Forjado cerámico y entramado metálico · Ceramic slab and metallic mesh | ARQUITECTURA-G

Casa Luz. Vivienda Unifamiliar en Cilleros.

Logo_ArquitecturaG

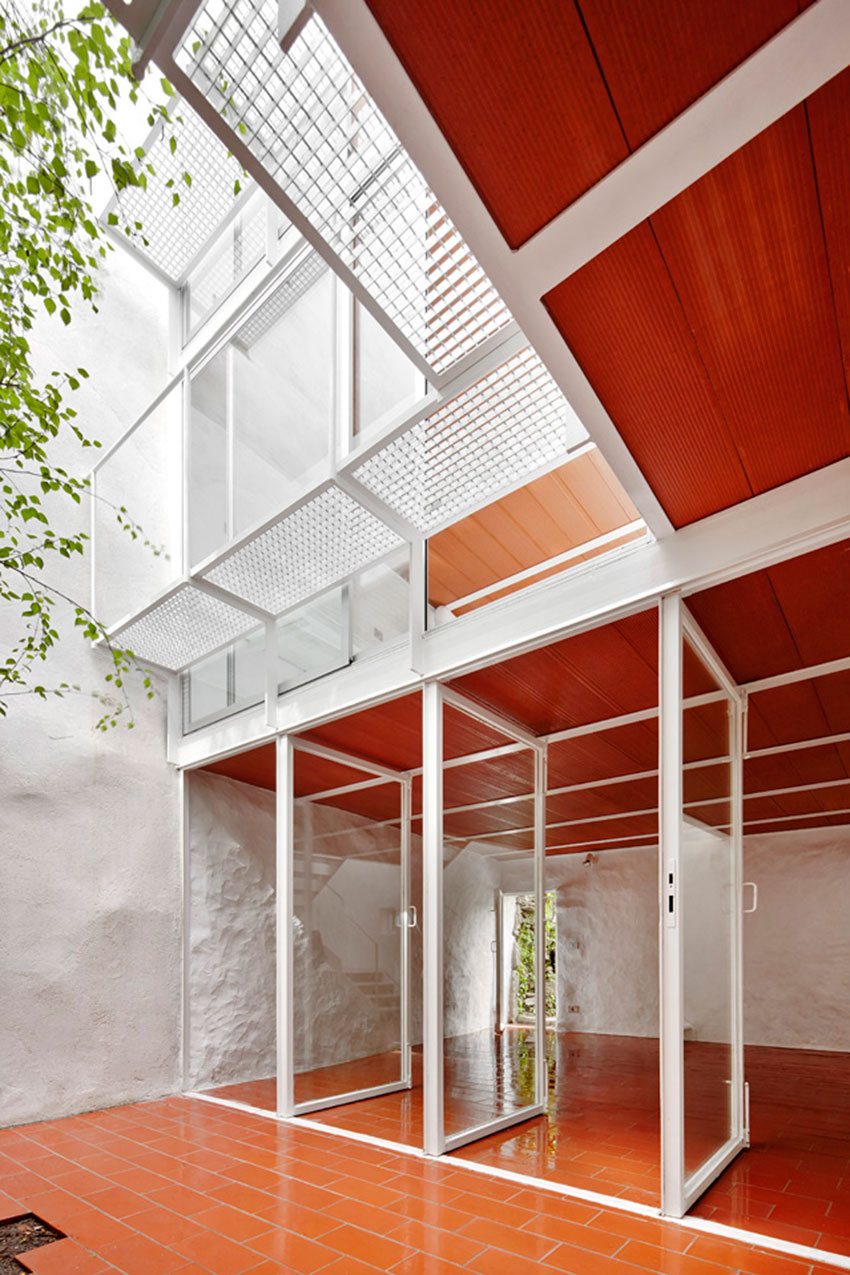

00_casa_luz© José Hevia

···

Documentación técnica · Technical documentation

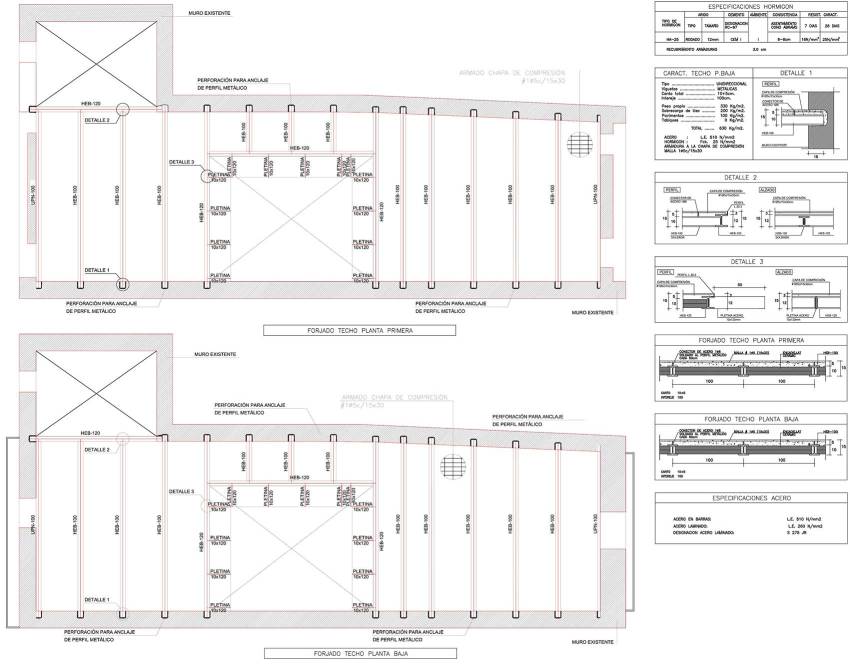

01_Plantas_Casa_Luz

Plantas de estructura de los forjados.

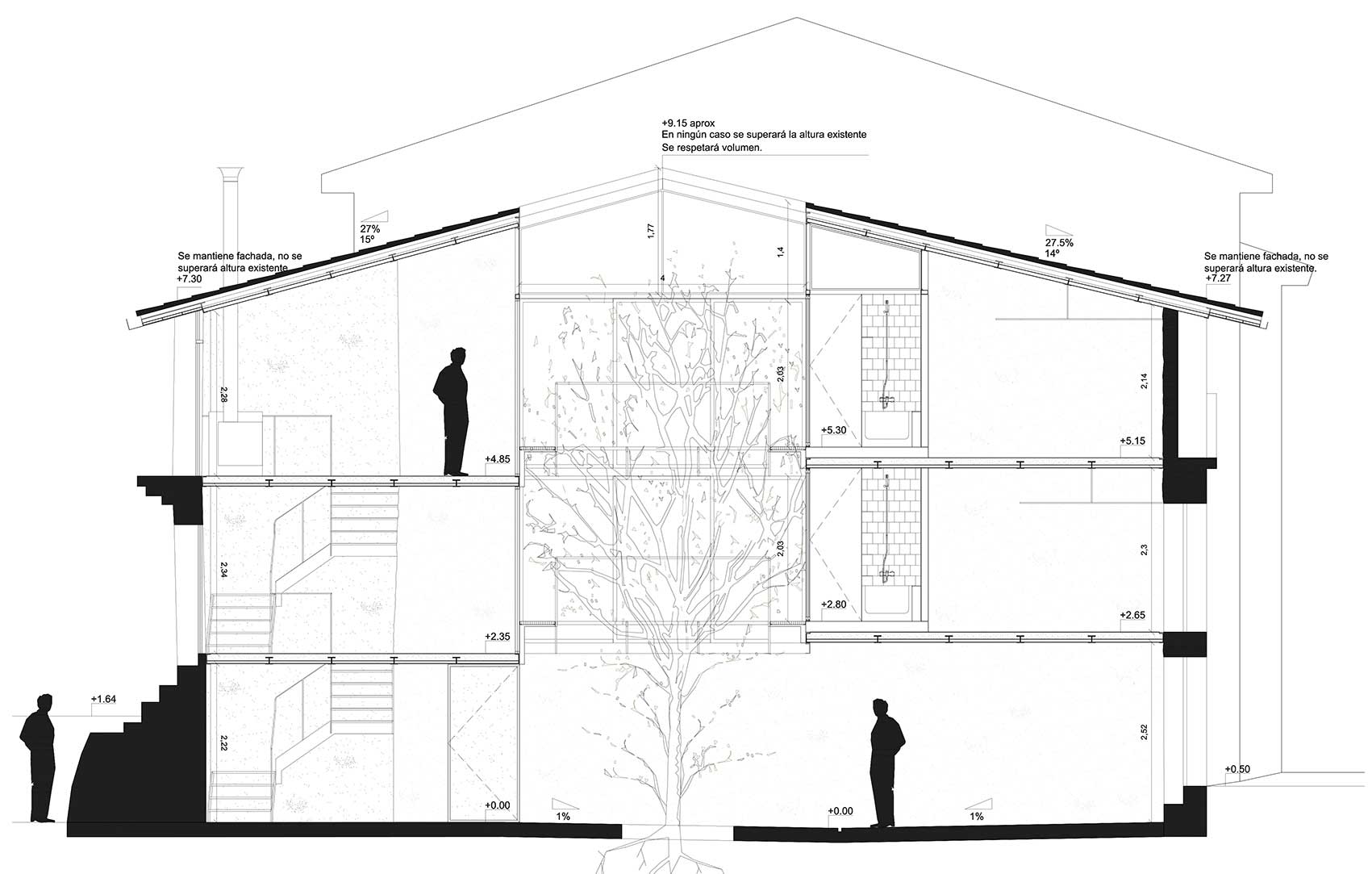

02_Sección_Casa_Luz

Sección transversal.

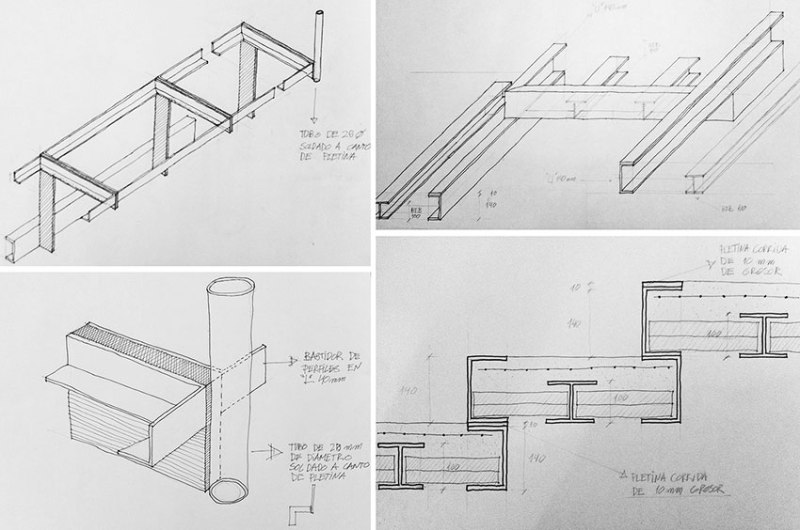

03_Croquis_Casa_Luz

Croquis pasarela y detalle de los forjados escalonados.

···

Proceso de construcción · Construction process

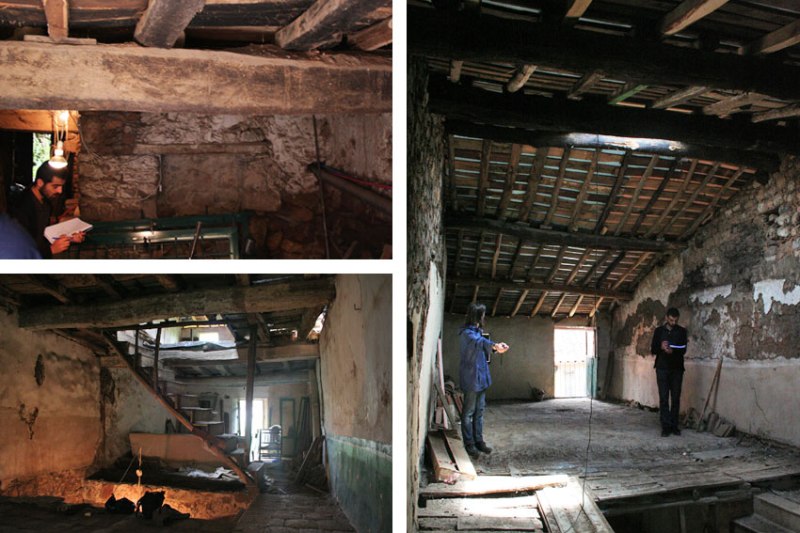

01_casa_luzLevantamiento de planos del estado previo.

02_casa_luzEstado previo de los forjados.

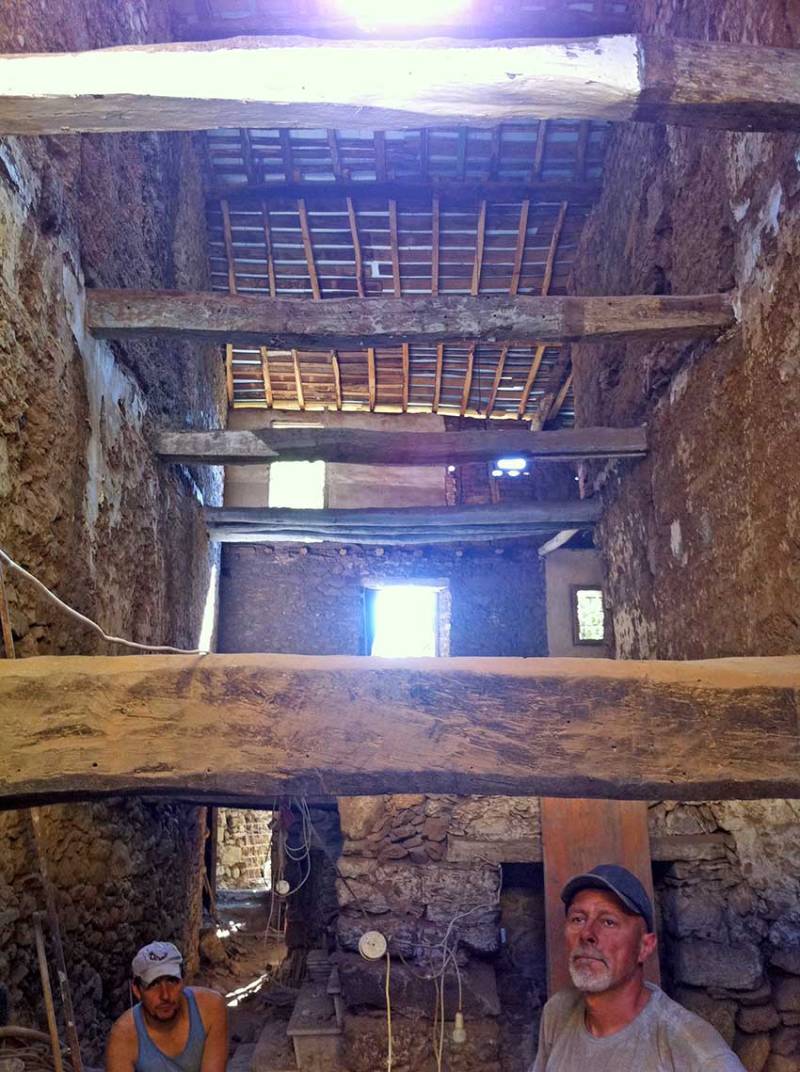

03_casa_luzSe vacía el espacio interior eliminando los forjados existentes. Únicamente se deja  la estructura principal para evitar el colapso de las medianeras de tapial.

04_casa_luzDetalle de la composición de las medianeras dónde posteriormente se fijarán los nuevos perfiles metálicos del entramado de los forjados.

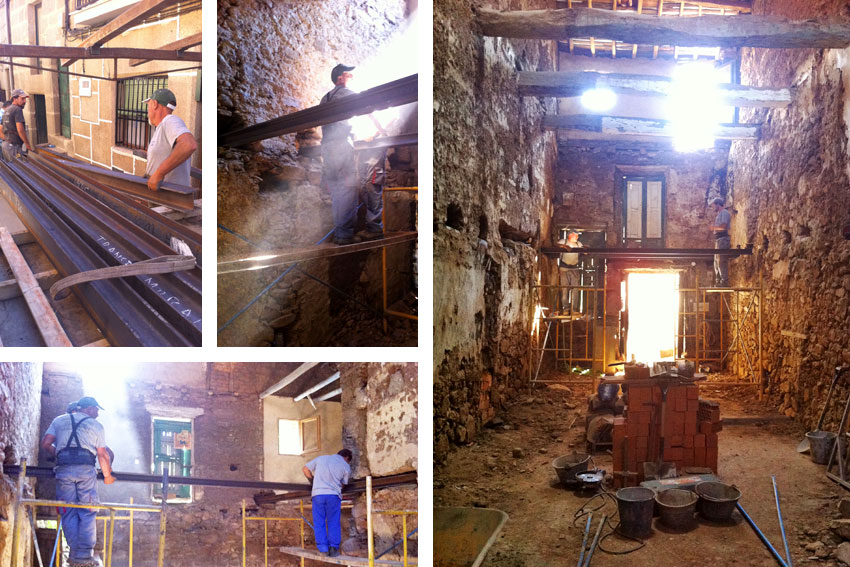

05_casa_luzSuministro y colocación de la estructura. Rodeando el patio se construyen cua­tro forjados escalonados a distintos niveles. Estos forjados están formados por una estructura de  perfiles HEB100 en la parte central y UPN140 en el borde del patio. Los perfiles se colocan empotrados 15cm. directamente en las medianeras de tapial existentes y posteriormente se macizan con hormigón.

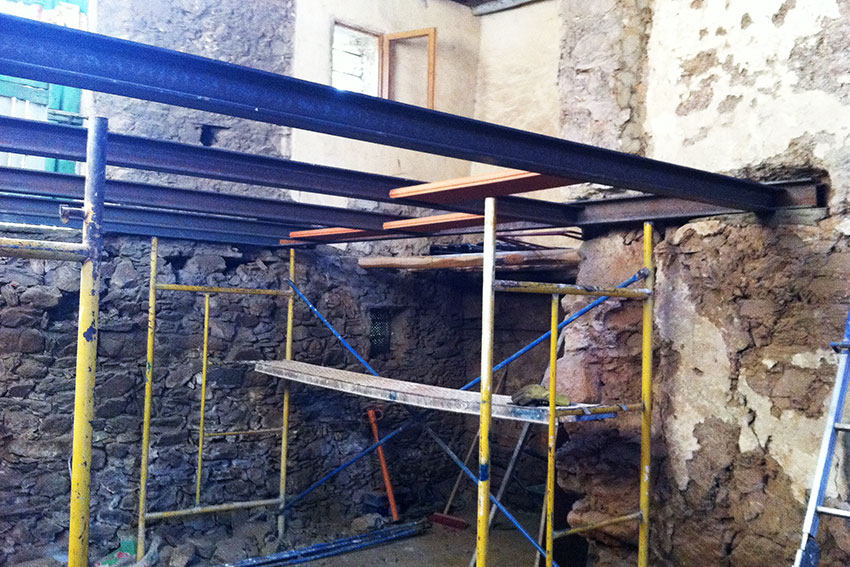

06_casa_luzColocación del machihembrado cerámico entre los perfiles que forman el entramado del forjado.

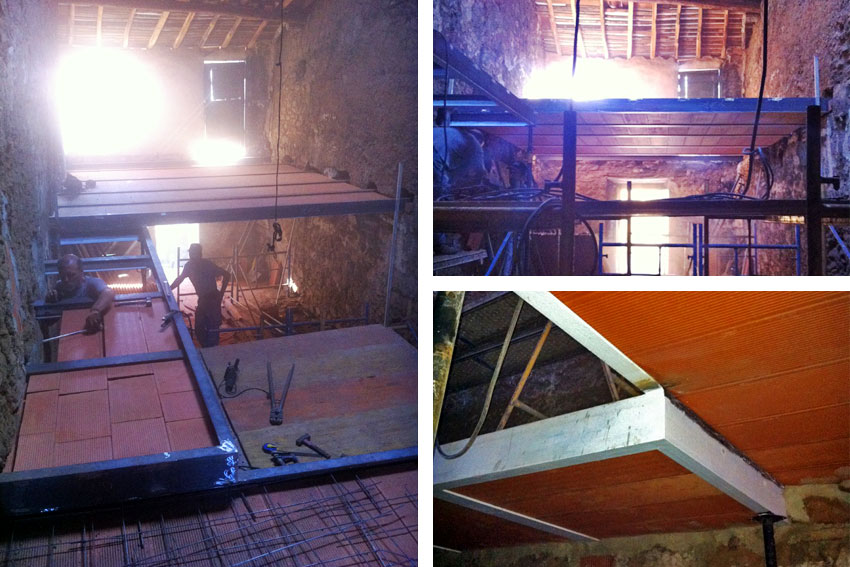

07_casa_luzPreparación del mallazo #1D5c/15×30 del armado de la capa de compresión  hormigón 5cm.

08_casa_luzLos perfiles del perímetro del patio son de mayor tamaño que los perfiles centrales. En perímetro se ha optado por  UPN140 para rematar la totalidad del canto del forjado encarado al patio. Desde esta vista se puede apreciar cómo el forjado está escalonado y los perfiles quedan empotrados en las medianeras de tapial.

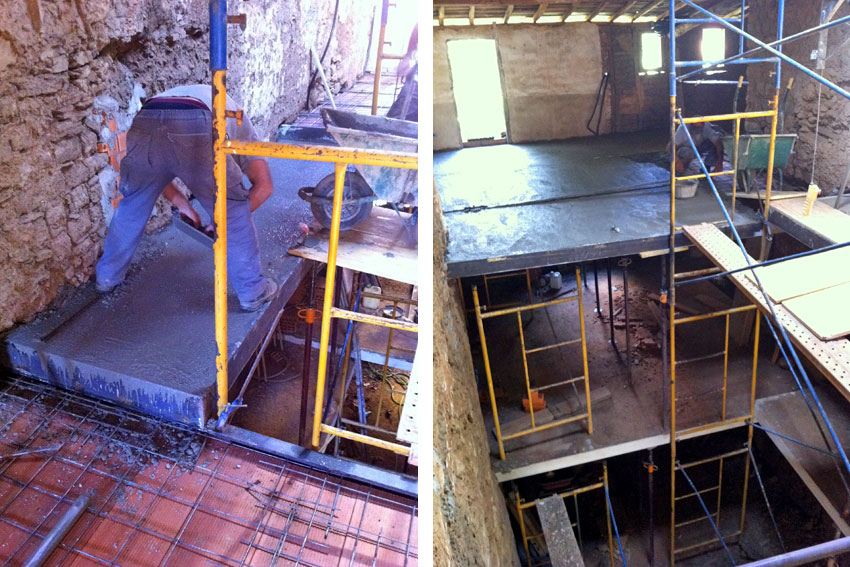

09_casa_luzEl proceso de construcción del forjado se finaliza con la capa de compresión de hormigón en la cara superior. Los perfiles intermedios HEB100 que sostienen el machihembrado quedan ocultos desde la cara superior y visibles desde la cara inferior, mientras que los perfiles de borde del patio UPN140 quedan vistos.

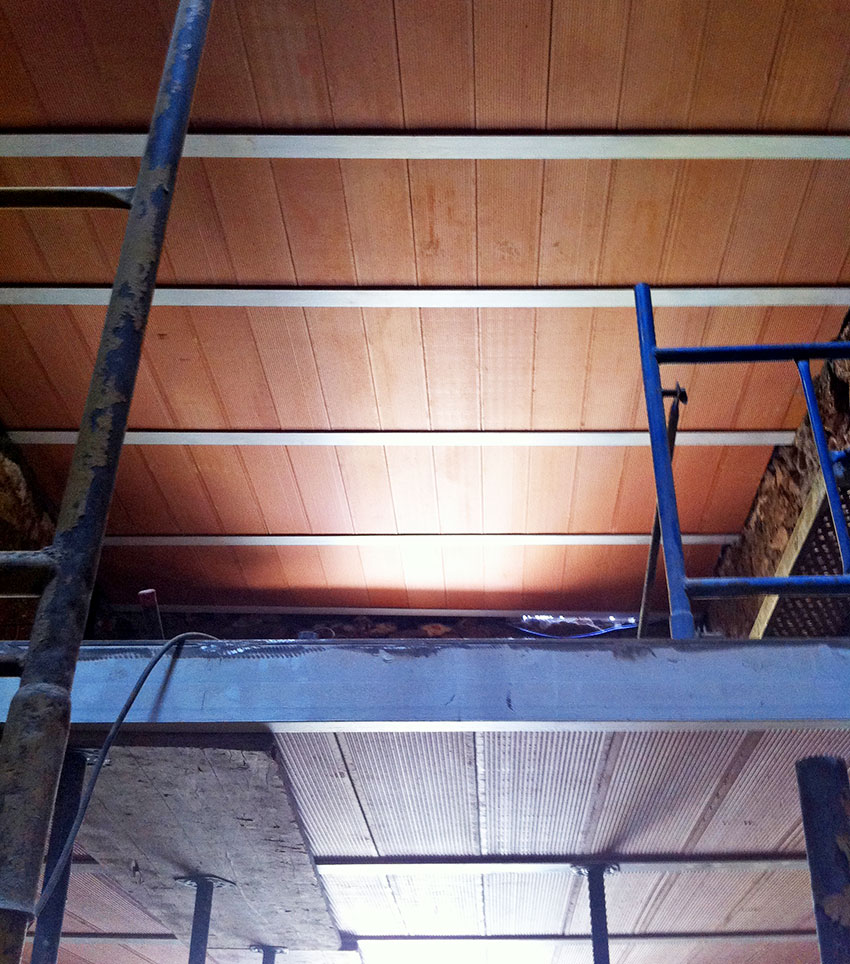

10_casa_luzVista inferior del forjado.

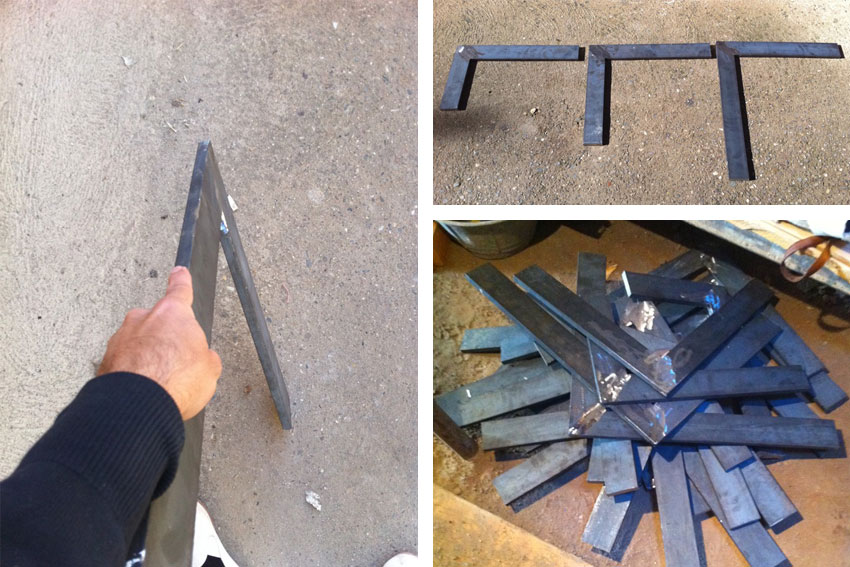

11_casa_luzMuestra de los pies que sujetarán la pasarela de entramado metálico situada en el patio. Estos pies son de tres medidas distintas debido a que unifican la pasarela a una única cota aunque está fijada al forjado escalonado.

12_casa_luzColocación de los pies metálicos de la pasarela exterior que bordea el patio central.

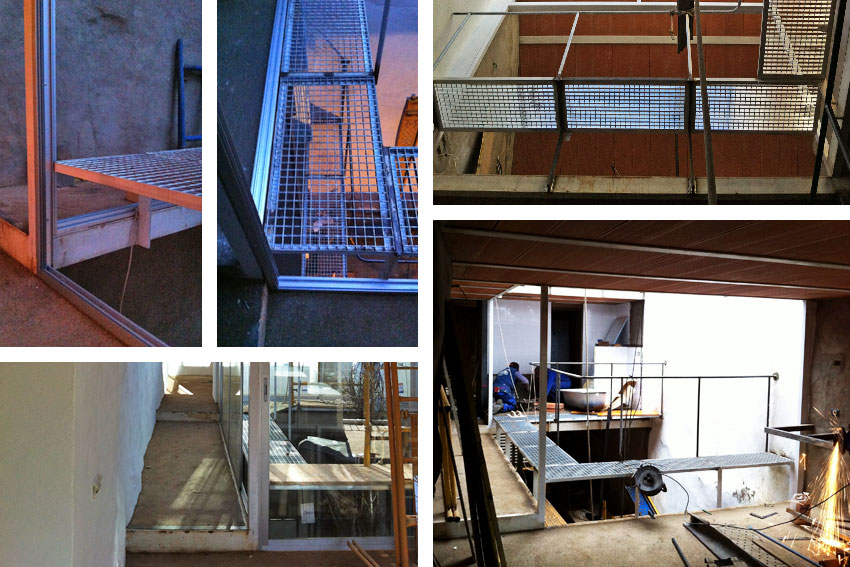

13_casa_luzColocación del entramado metálico.

14_casa_luzAcabado pintado en blanco de la estructura metálica de forma que contraste con el tono rojizo de la cerámica.

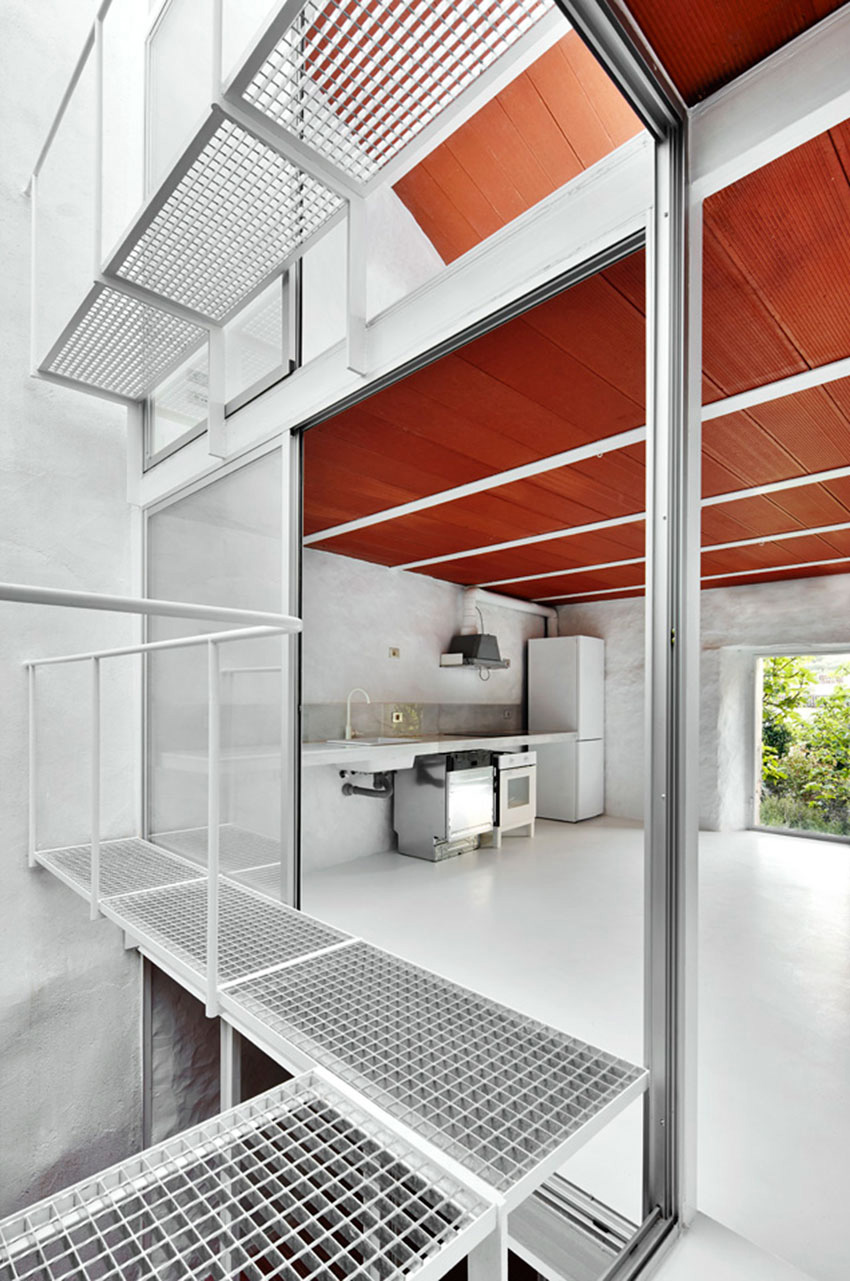

15_casa_luz© José Hevia

Vista interior.

···

Créditos · Credits

·

Casa Luz. Vivienda Unifamiliar en CillerosARQUITECTURA-G

·

Arquitectura-g

Proyecto y Dirección de Obra · Design and constraction managemet:

Logo_ArquitecturaG

·

Constructora · Contractor:

Construcciones Alsan

·

Promotor · Client:

Privado · Private

·

Fotografías · Pictures:

© José Hevia | ARQUITECTURA-G
