Escalera de piedra · Stone staircase | BCQ arquitectura barcelona

CAP Dr Pujol i Capsada, el Prat del Llobregat, Barcelona.

logo_BCQ

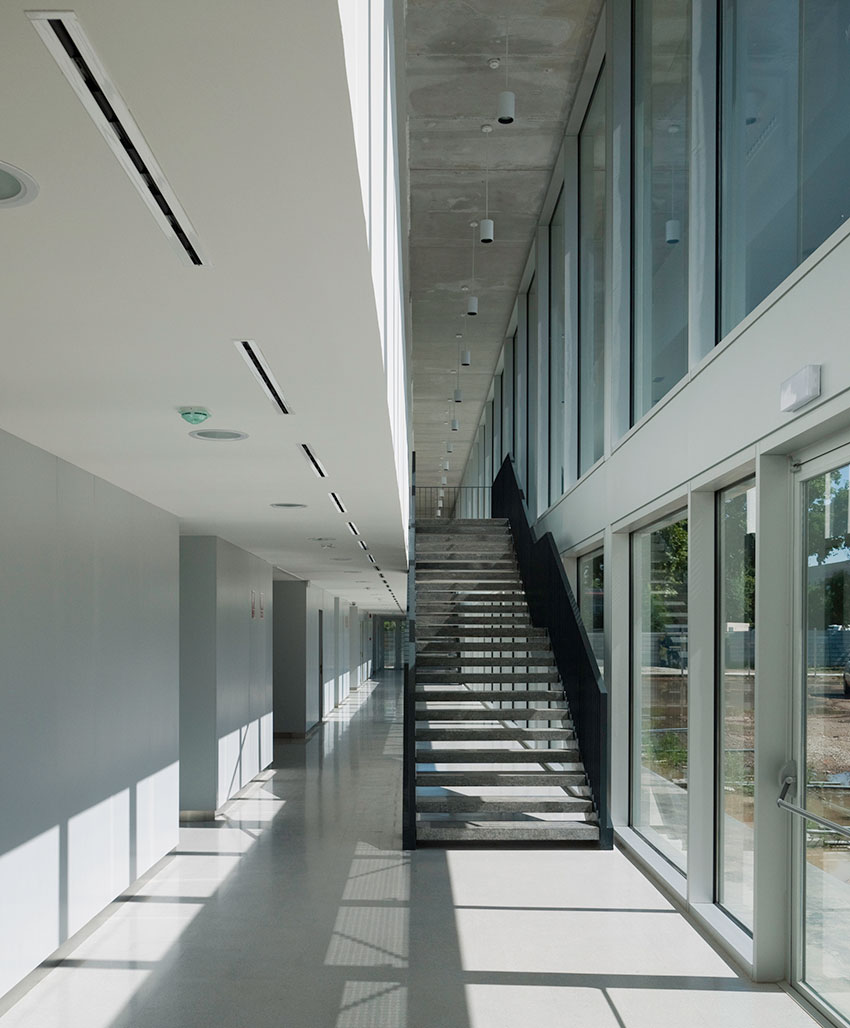

00_CAP_escalera© Andreas Kammermeier

···

Documentación técnica · Technical documentation

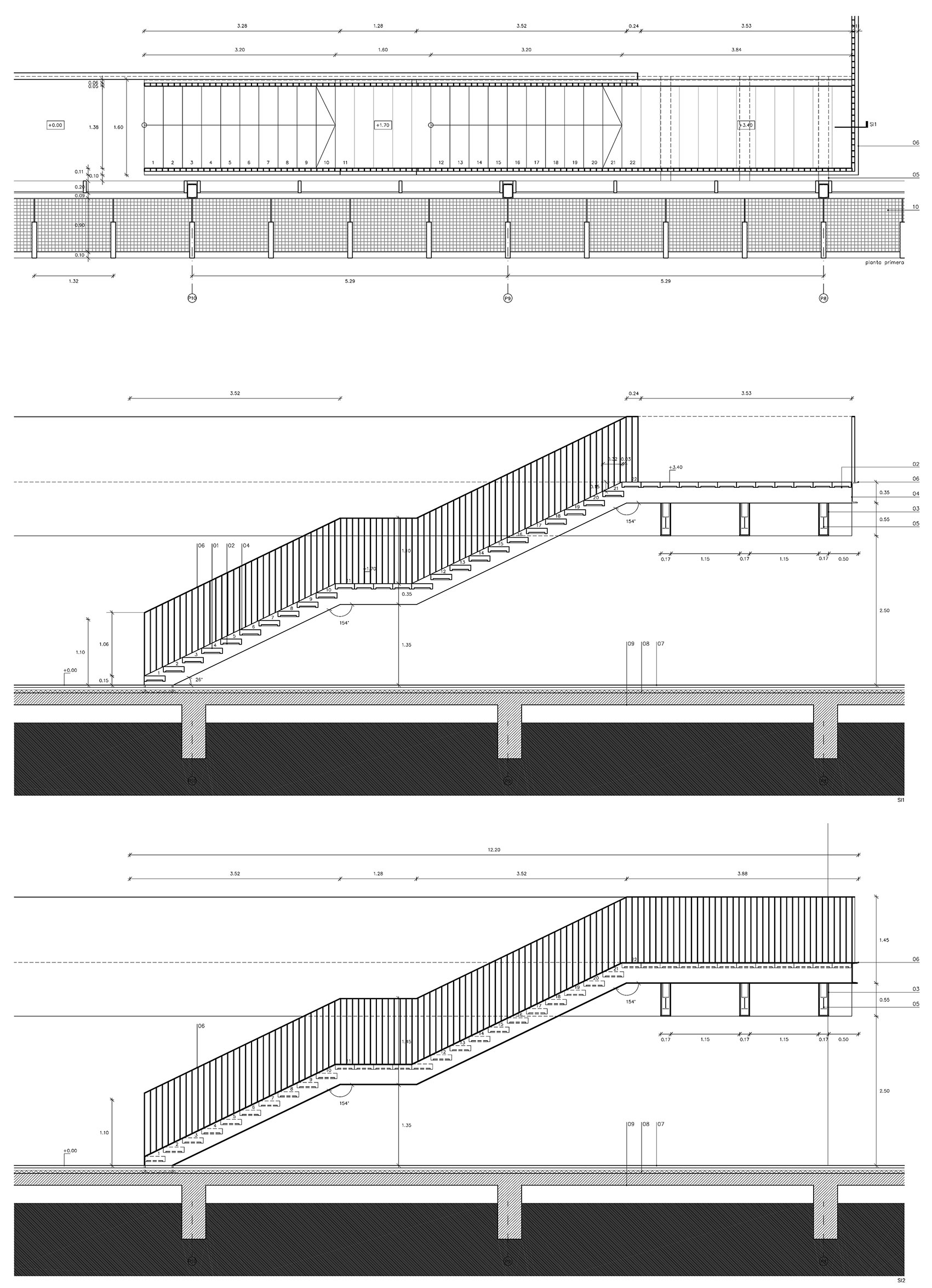

01_CAP_Escalera_Plano-webAlzado y sección longitudinal.

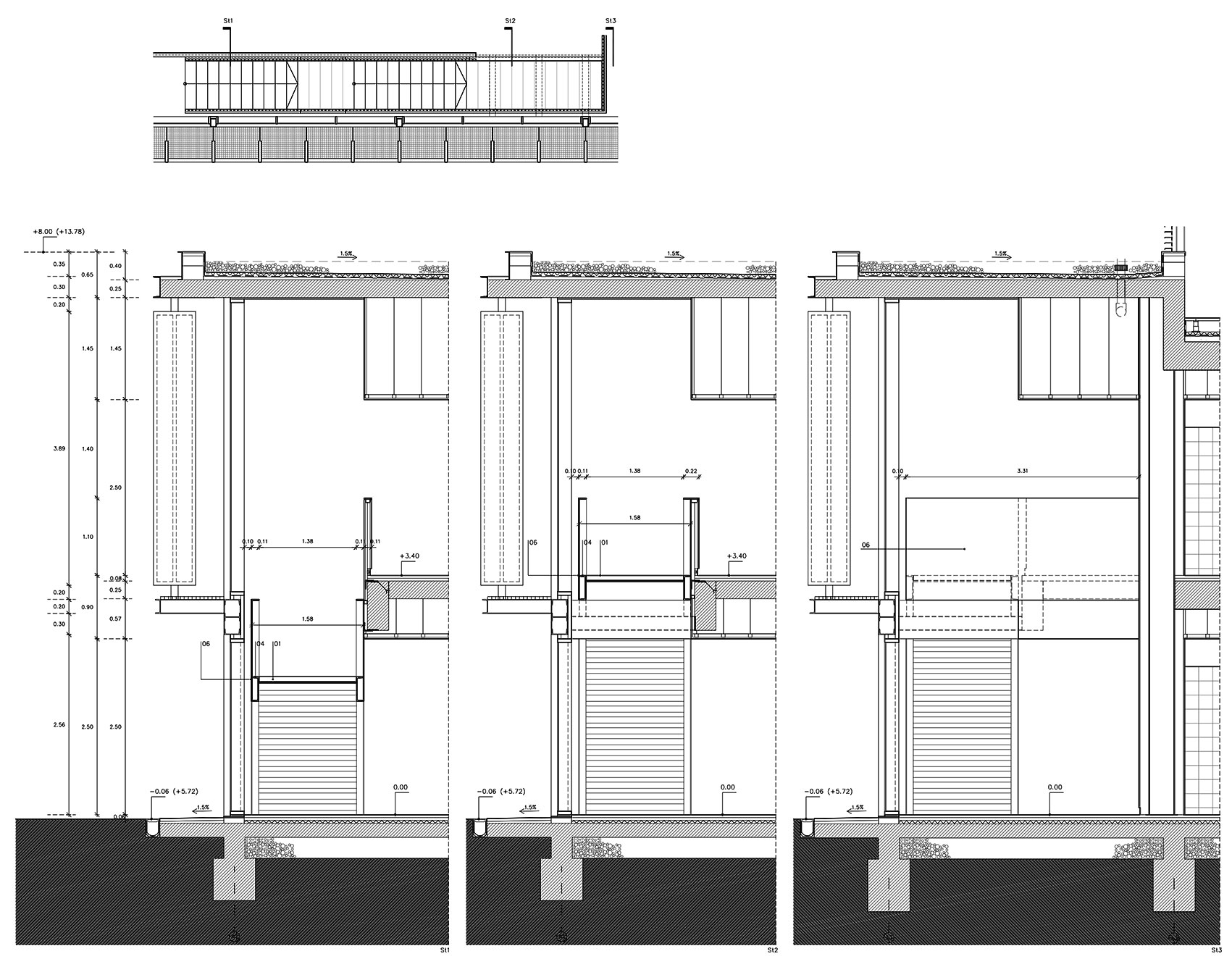

03_CAP_Escalera_PlanoAlzado y sección transversal.

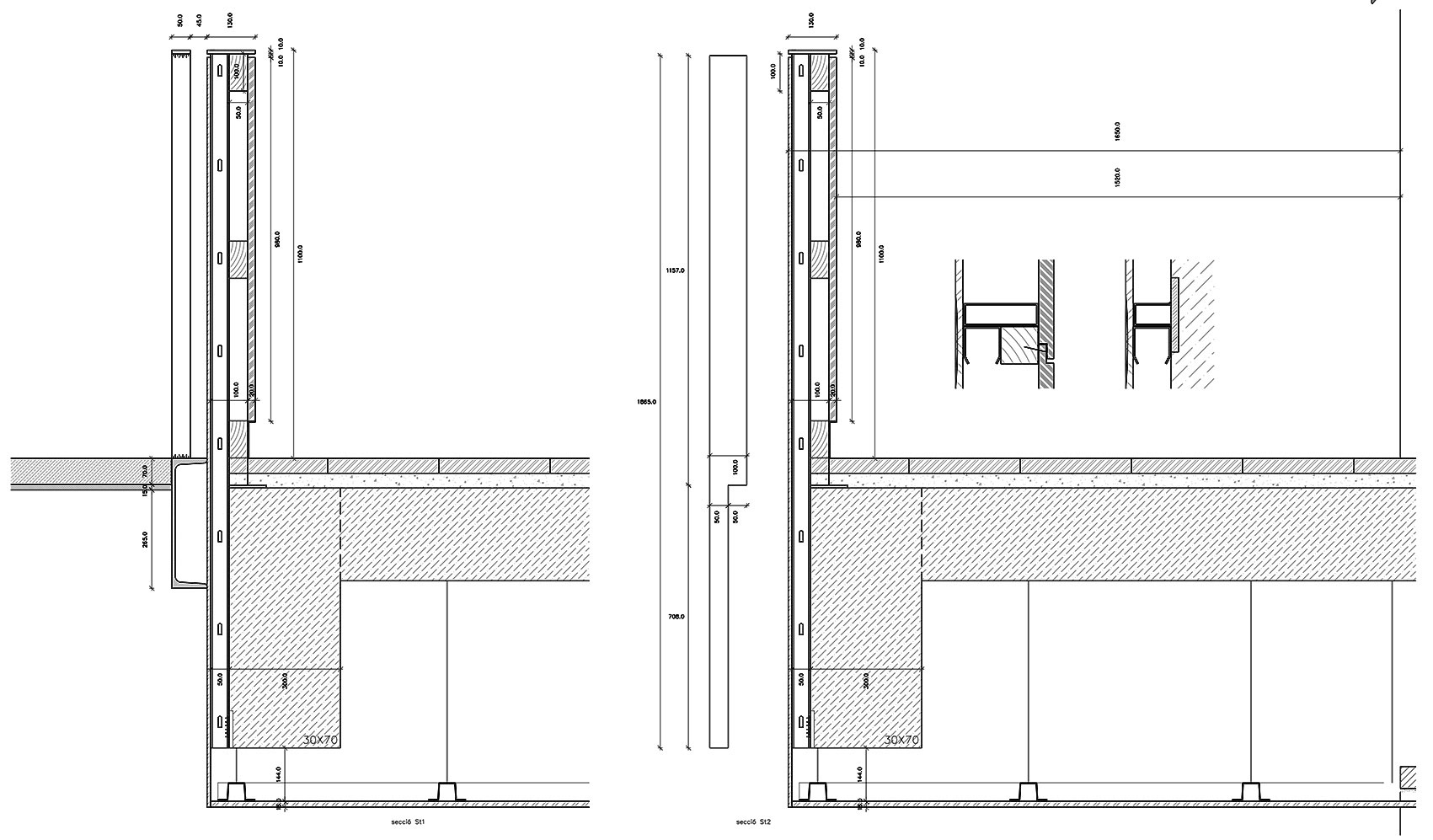

02_CAP_Escalera_Plano-webDetalle barandilla.

···

Proceso de construcción · Construction process

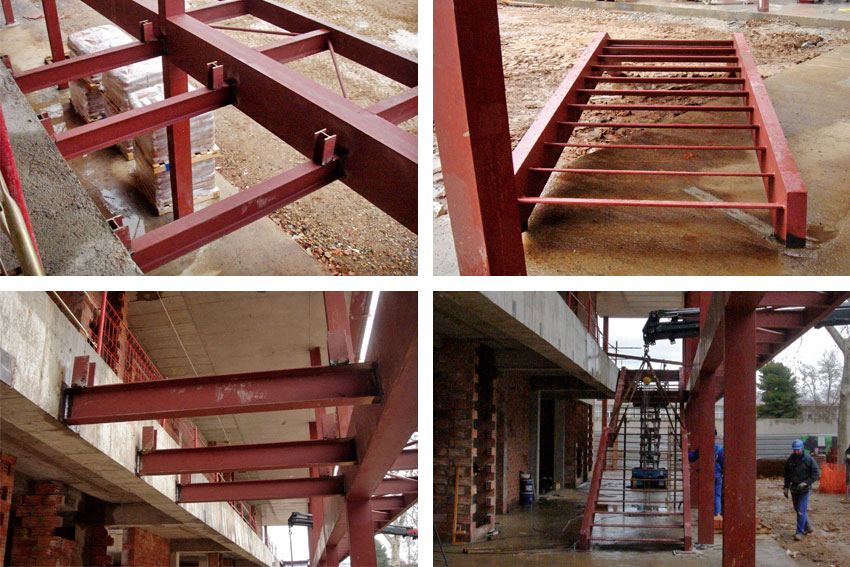

01_CAP_EscaleraLa estructura de la escalera es metálica, de acero para pintar. Está fabricada previamente en taller en un único tramo. En obra se simplemente hay que colocarla en la posición prevista.

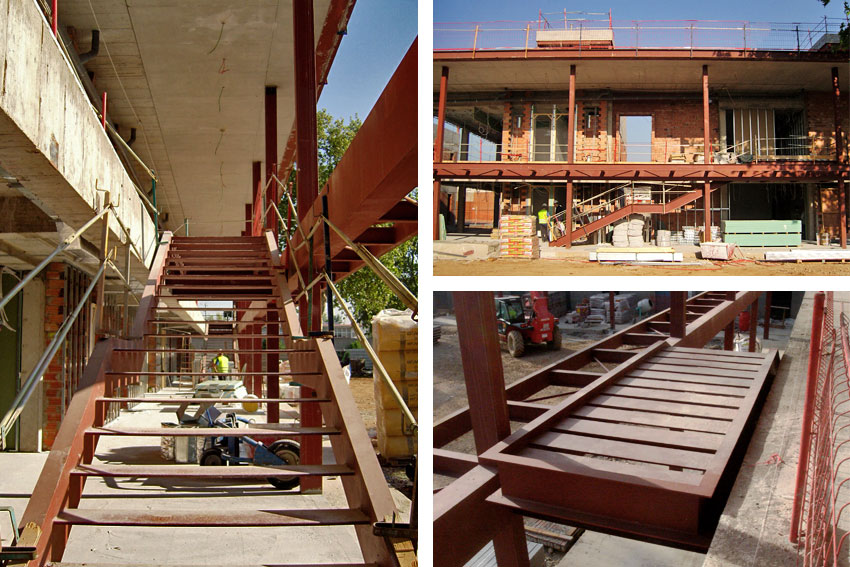

02_CAP_EscaleraLa escalera se sitúa en una posición más elevada respecto el forjado en previsión de la cota del pavimento final. La estructura de la escalera está formada por 2 UPN 350 laterales y pletinas horizontales para los escalones de 15mm de espesor.

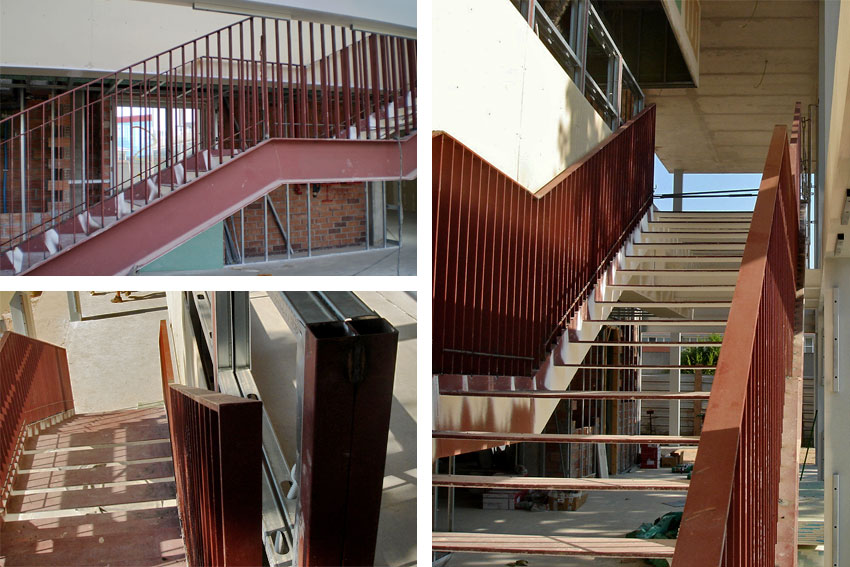

03_CAP_EscaleraLa barandilla está realizada mediante pletinas de 40mm de anchura y 10mm de espesor separadas 100mm entre ellas. Está fabricada en un único tramo en taller y soldada en obra a la estructura lateral de la escalera, pletina a pletina. Para mantener la distancia de separación hay una barra provisional soldada en la parte inferior que luego hay que retirar.

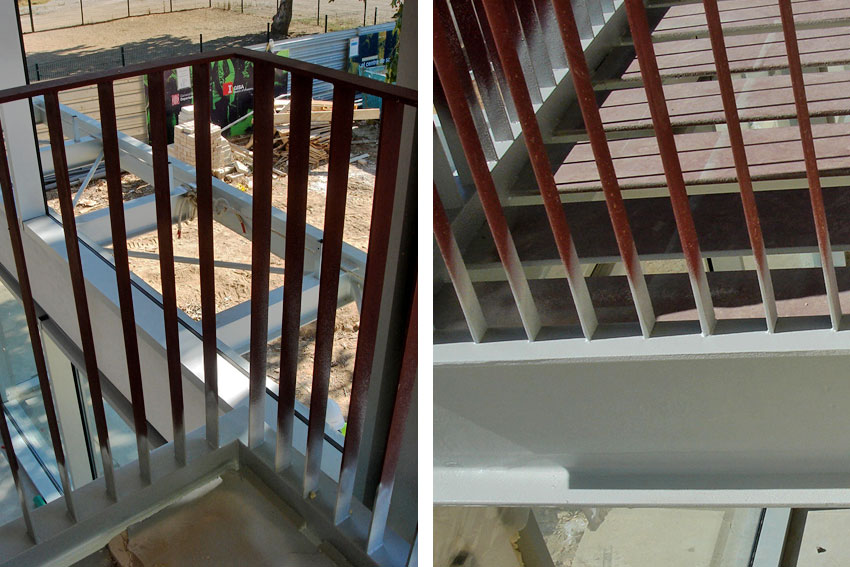

05_CAP_EscaleraProtección de la escalera al fuego mediante pintura ignífuga.

04_CAP_EscaleraAcabado pintado de las partes metálicas de la escalera.

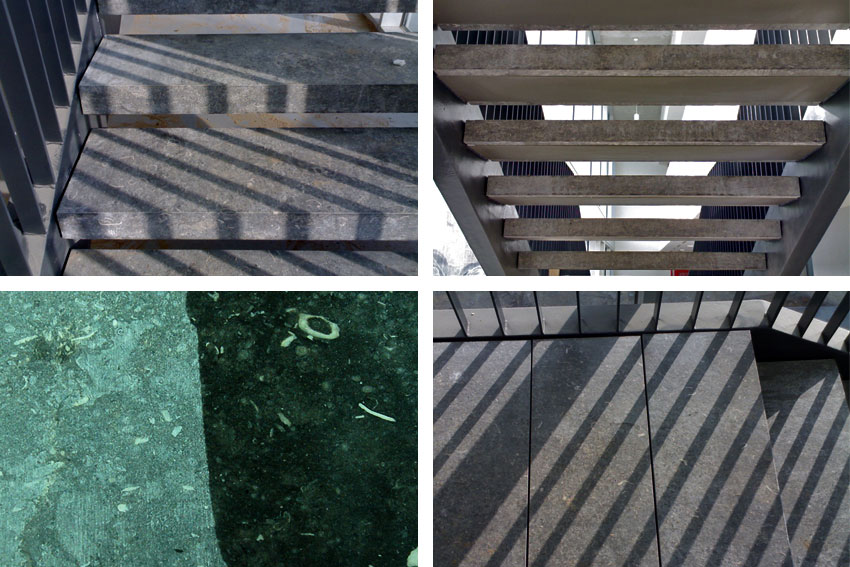

06_CAP_EscaleraLos peldaños son de una pieza de piedra caliza de medidas 150x32x7cm con un rehundido en la parte central inferior para que encaje la pletina de 15mm de la estructura metálica donde queda fijado el escalón con resina epoxi.

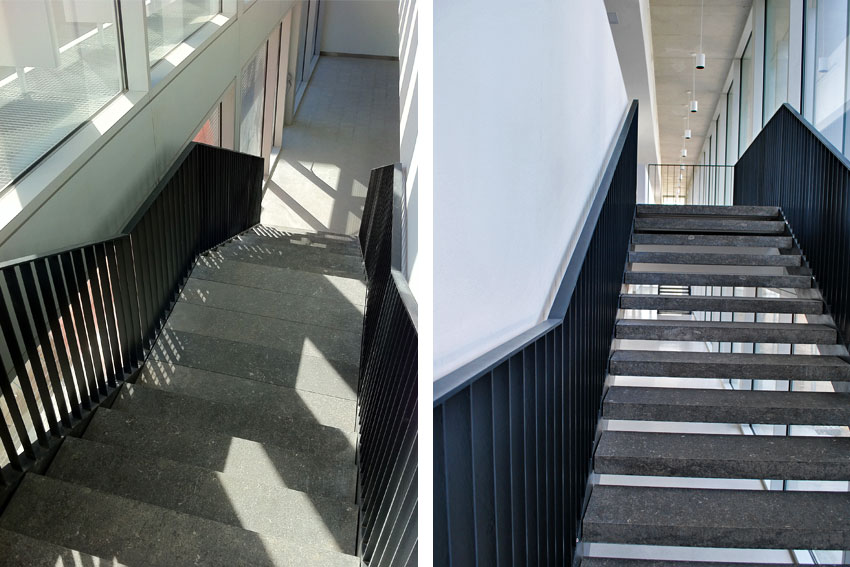

08_CAP_EscaleraSensación de transparencia y ligereza al subir y opacidad al bajar.

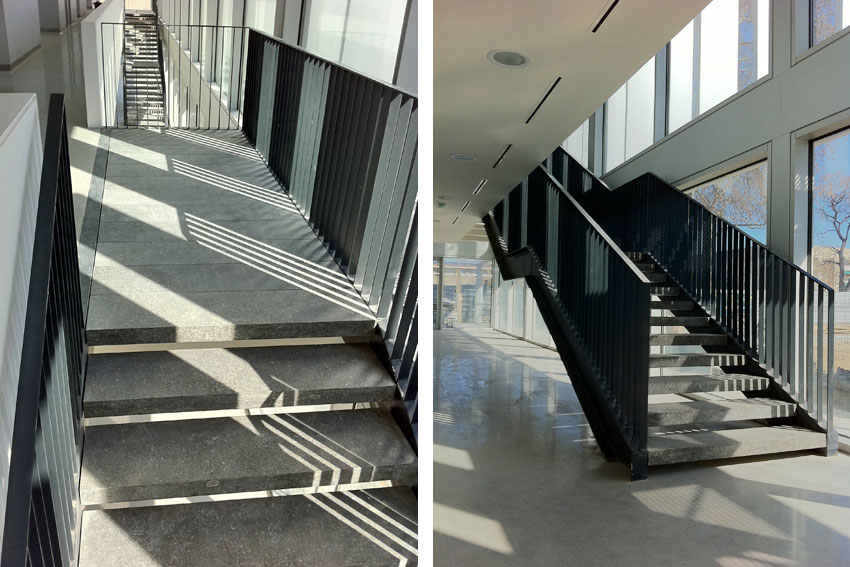

07_CAP_EscaleraVistas del arranque y rellano de la escalera.

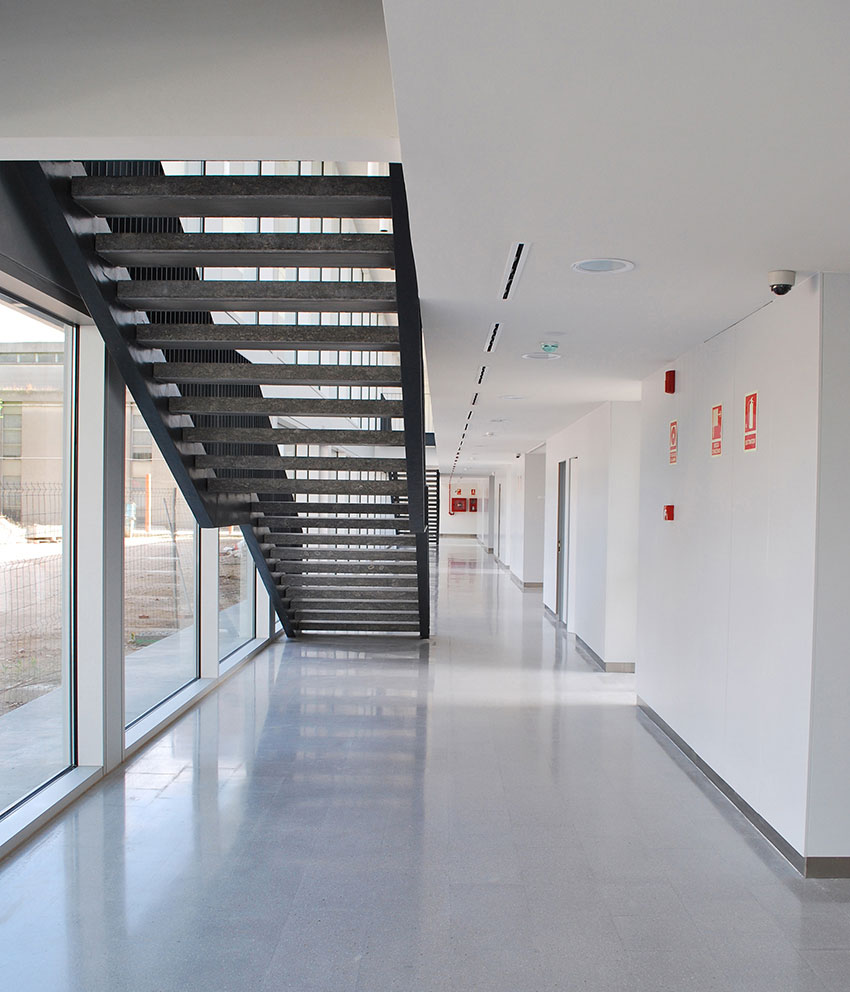

09_CAP_Escalera© Andreas Kammermeier

Vista posterior de la escalera.



···

Créditos · Credits

·

CAP Dr. Pujol i Capsada | BCQ Arquitectura Barcelona

·

BCQ_equipo

Proyecto y Dirección de Obra · Design and constraction managemet:

logo_BCQ

·

Dirección de Ejecución · Constraction supervision:

Enne gestio

·

Estructura · Structure:

Eskubi-Turró Arquitectes S.L.P.

·

Instalaciones · Technical facilities:

Lavola

·

Constructora · Contractor:

Emcofa S.A. | Rogasa

·

Promotor · Client:

Infraestructures.cat

·

Fotografías · Pictures:

© Andreas KammermeierBCQ arquitectura barcelona
