Lamas verticales · Vertical slats | BCQ arquitectura barcelona

CAP Dr Pujol i Capsada, el Prat del Llobregat, Barcelona.

logo_BCQ

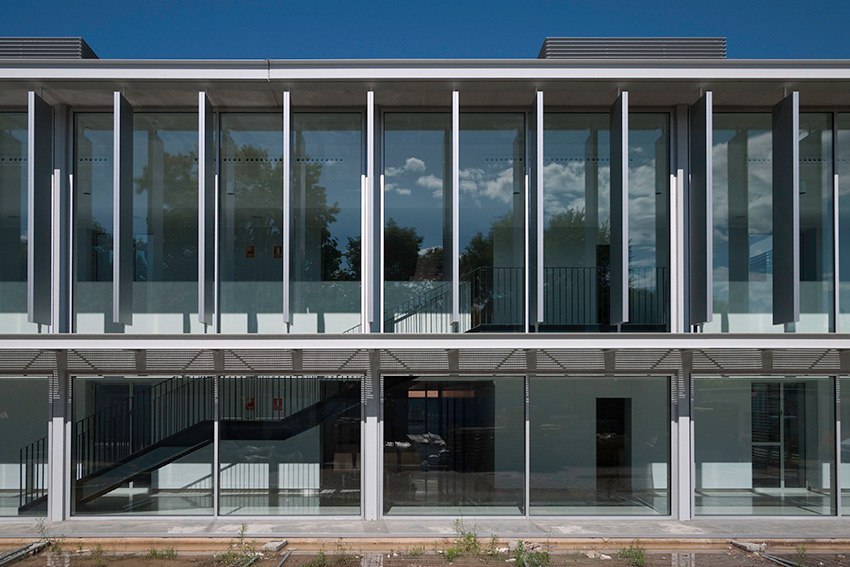

00_Fachada-_lamas_CAP_Dr© Andreas Kammermeier

···

Documentación técnica · Technical documentation

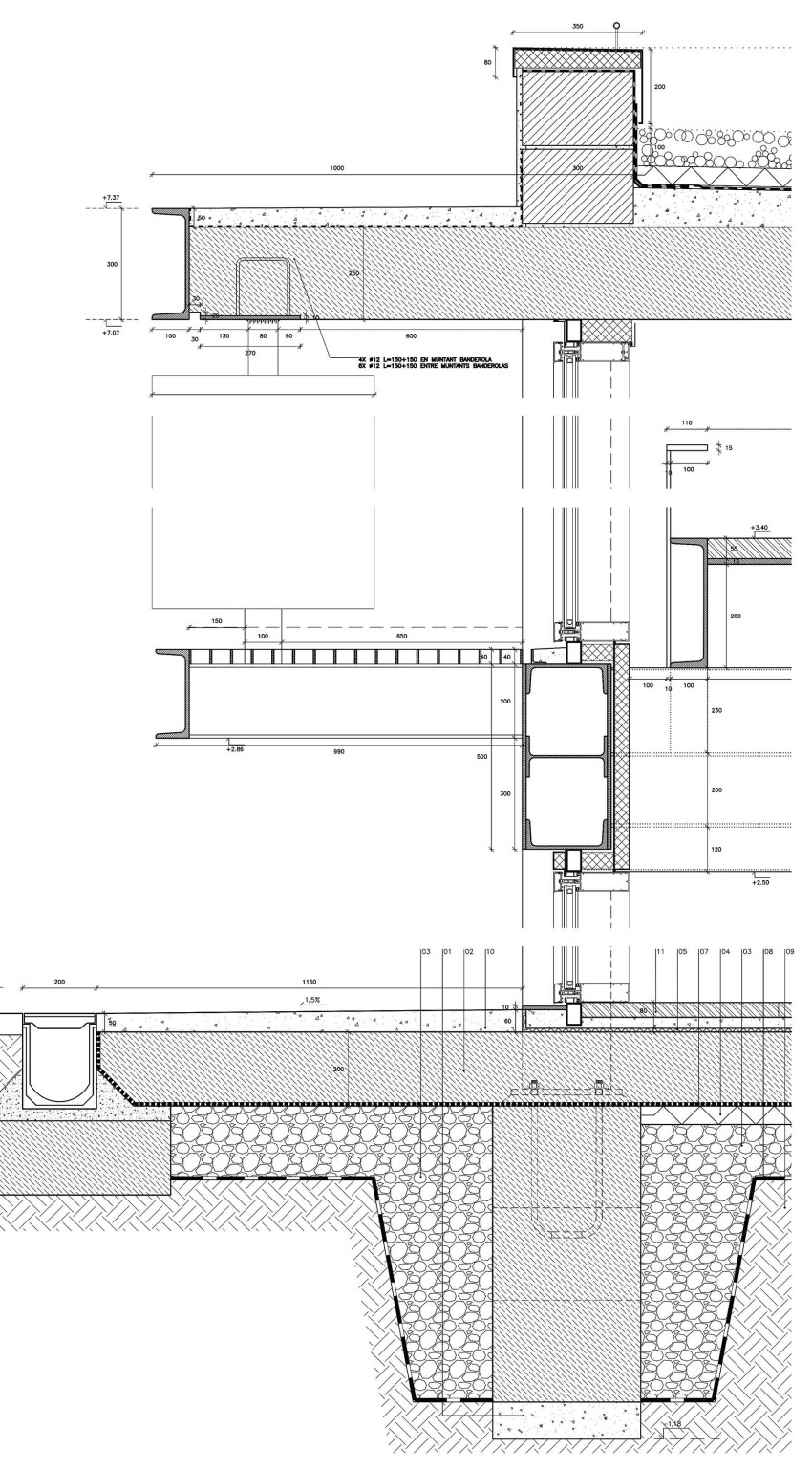

C:0 BCQ4.EDIFICACIOCAP Dr Pujol i Capsada7.DO4.COM1.EnviaSección detalle tipo de fachada.

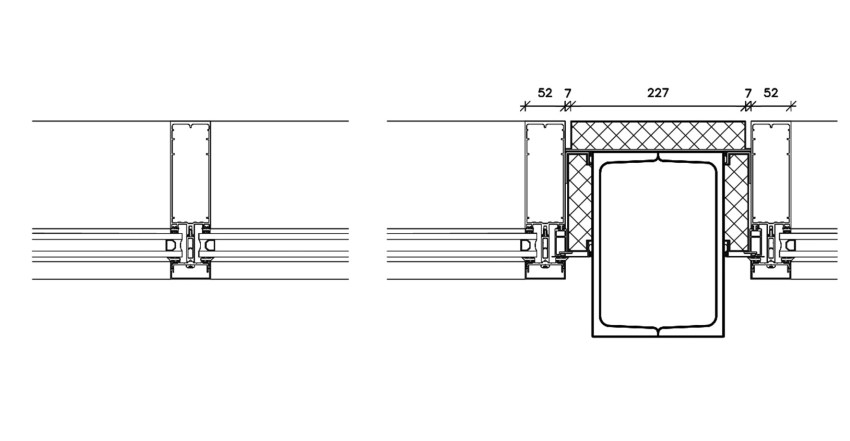

Z:4. EDIFICACIO4 2007 010 CAP Dr Pujol i Capsada al Prat del LDetalle en planta de los pilares.

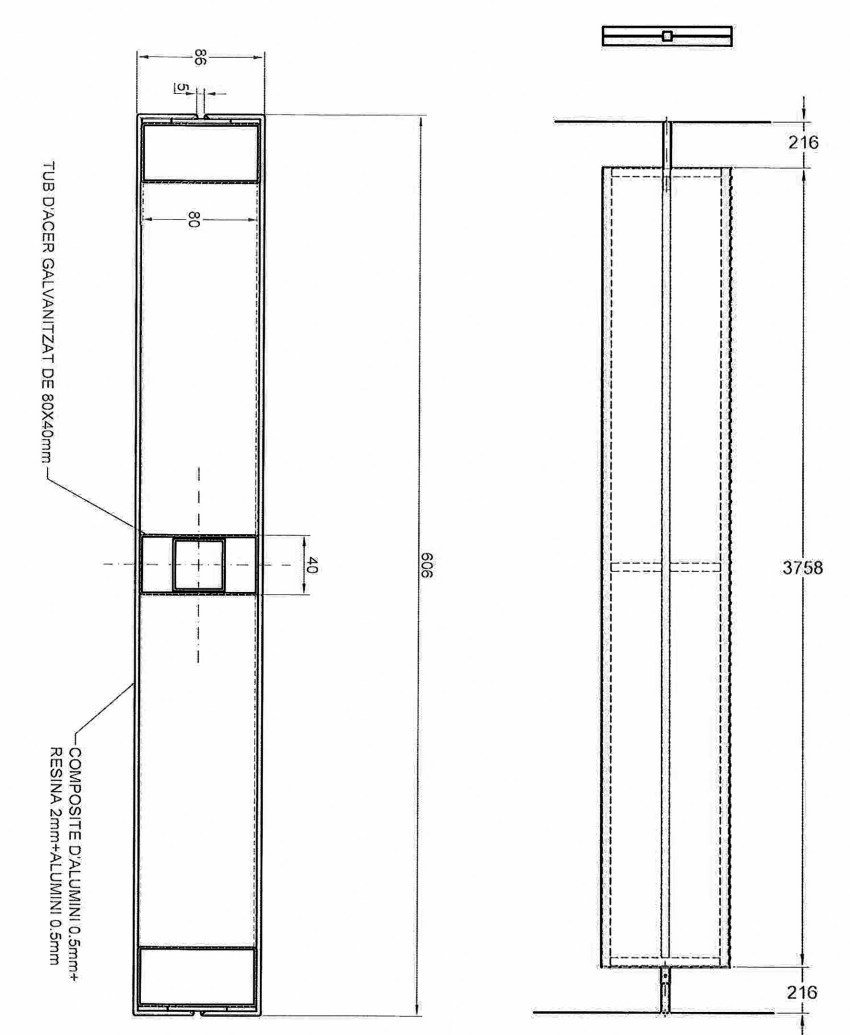

CAP_capsada_P03Planos de fabricación de las lamas de aluminio.

···

Proceso de construcción · Construction process

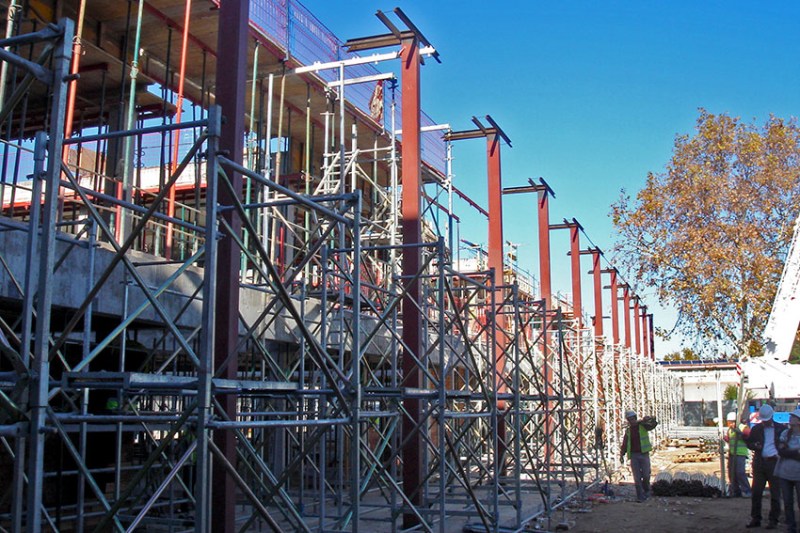

01_Fachada_lamas_CAP_DrLínea estructural de pilares metálicos de fachada formada por 2 UPN soldadas por las alas y luego montar la cimbra para poder encofrar en altura el forjado de hormigón de cubierta que formará el doble espacio interior.

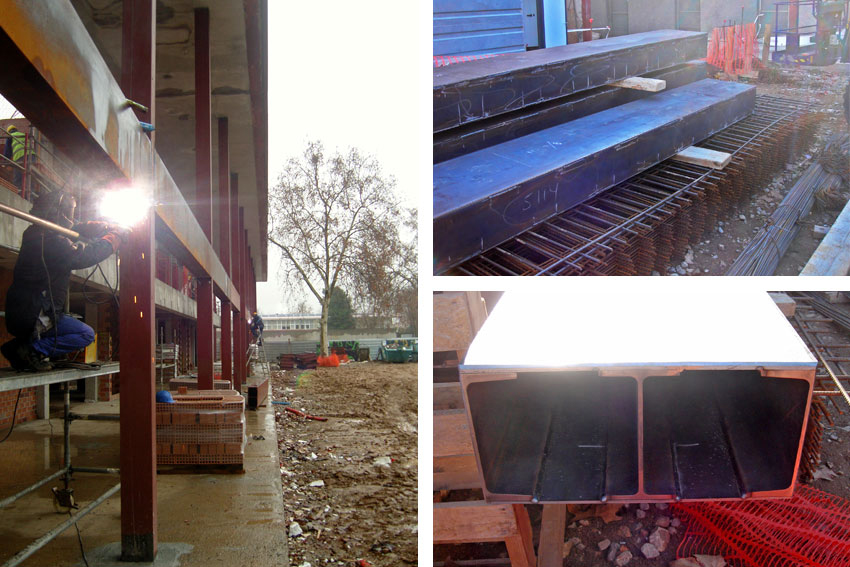

02_Fachada_lamas_CAP_DrRetirar la cimbra. Soldar una viga-cajón formada por 2 UPN, 1 IPE y 2 pletinas, de forma que garantice una sección apta a torsión.

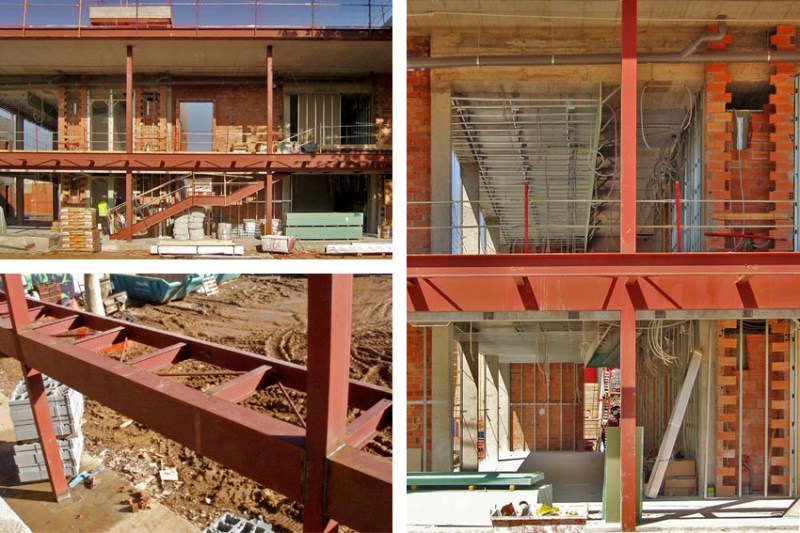

03_Fachada_lamas_CAP_DrEn la viga-cajón soldar en voladizo una segunda estructura metálica formada por perfiles IPE 120 triangulados mediante un tirante, en este caso un tubo y rematado el extremo con un perfil UPN.

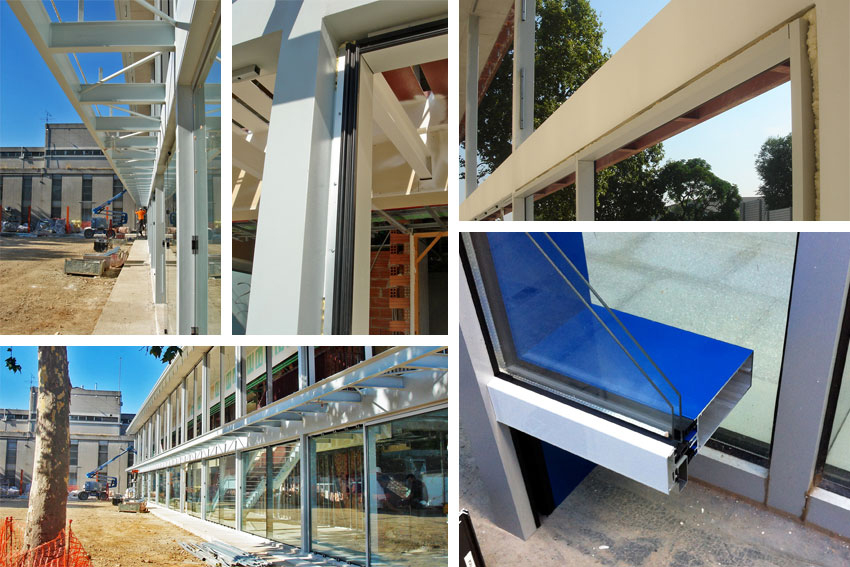

04_Fachada_lamas_CAP_DrProteger la estructura metálica mediante una imprimación y la aplicación de una pintura intumescente resistencia al fuego. Una vez protegida la estructura, montar el muro cortina de aluminio con rotura de puente térmico y doble acristalamiento.

05_Fachada_lamas_CAP_DrVista interior.

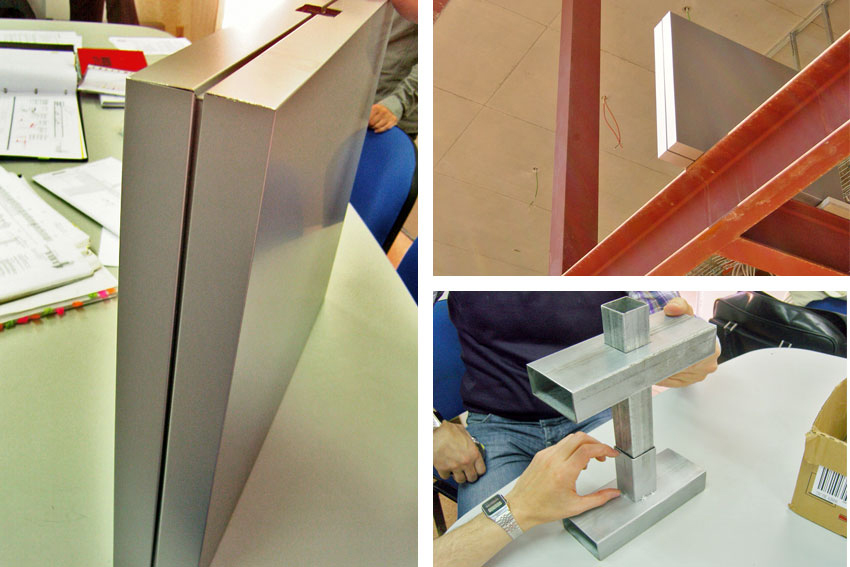

06_Fachada_lamas_CAP_DrMuestra a escala de la lama vertical con pliegue intermedio y aprobación del sistema de sujeción de las lamas a la estructura mediante machihembrado de 2 tubos, de esta forma se consigue regular la altura de las lamas.

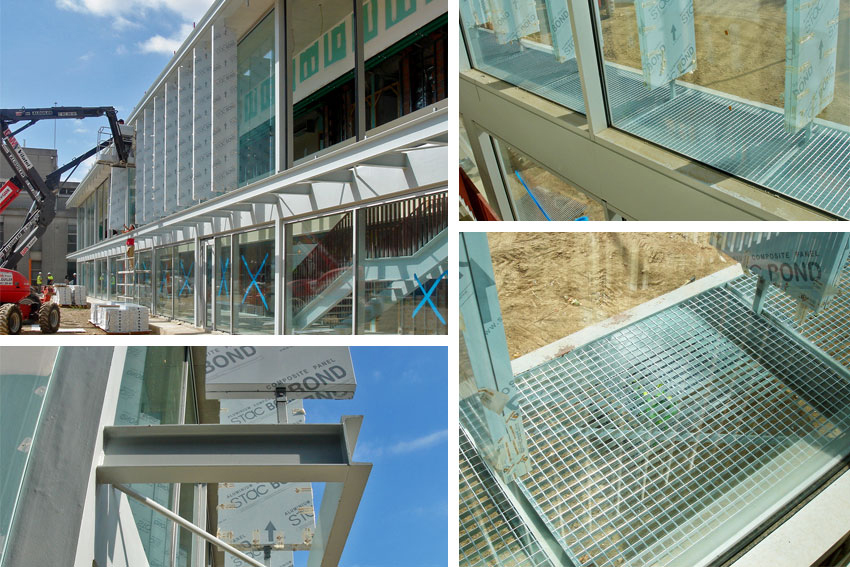

07_Fachada_lamas_CAP_DrFijación de las lamas a la estructura y colocación del entramado metálico para paso del personal de mantenimiento.

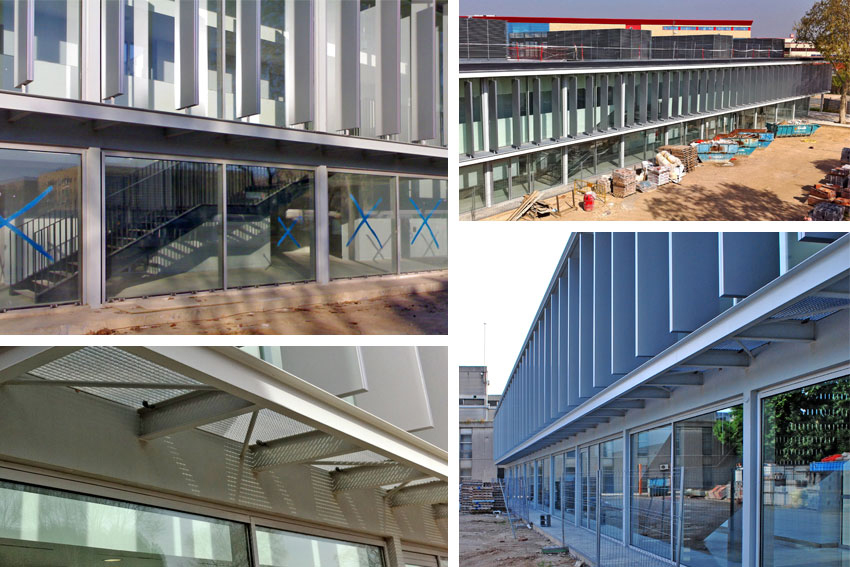

08_Fachada_lamas_CAP_DrImágenes del conjunto de lamas.

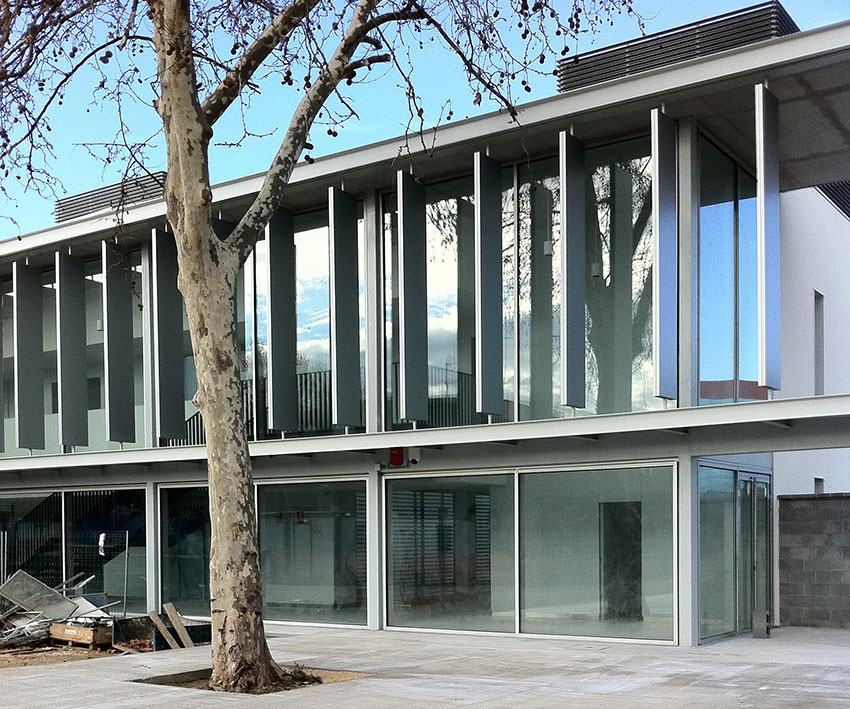

09_Fachada_lamas_CAP_DrVista exterior.



···

Créditos · Credits

·

CAP Dr. Pujol i Capsada | BCQ arquitectura barcelona

·

BCQ_equipo

Proyecto y Dirección de Obra · Design and constraction managemet:

logo_BCQ

·

Dirección de Ejecución · Constraction supervision:

Enne gestio

·

Estructura · Structure:

Eskubi-Turró Arquitectes S.L.P.

·

Instalaciones · Technical facilities:

Lavola

·

Constructora · Contractor:

Emcofa S.A. | Rogasa

·

Promotor · Client:

Infraestructures.cat

·

Fotografías · Pictures:

© Andreas KammermeierBCQ arquitectura barcelona
