Rehabilitación en blanco y negro · Black and white renovation | BCQ arquitectura barcelona

CAP Dr Pujol i Capsada, el Prat del Llobregat, Barcelona.

logo_BCQ

dp_CAP_final_01

···

Documentación técnica · Technical documentation

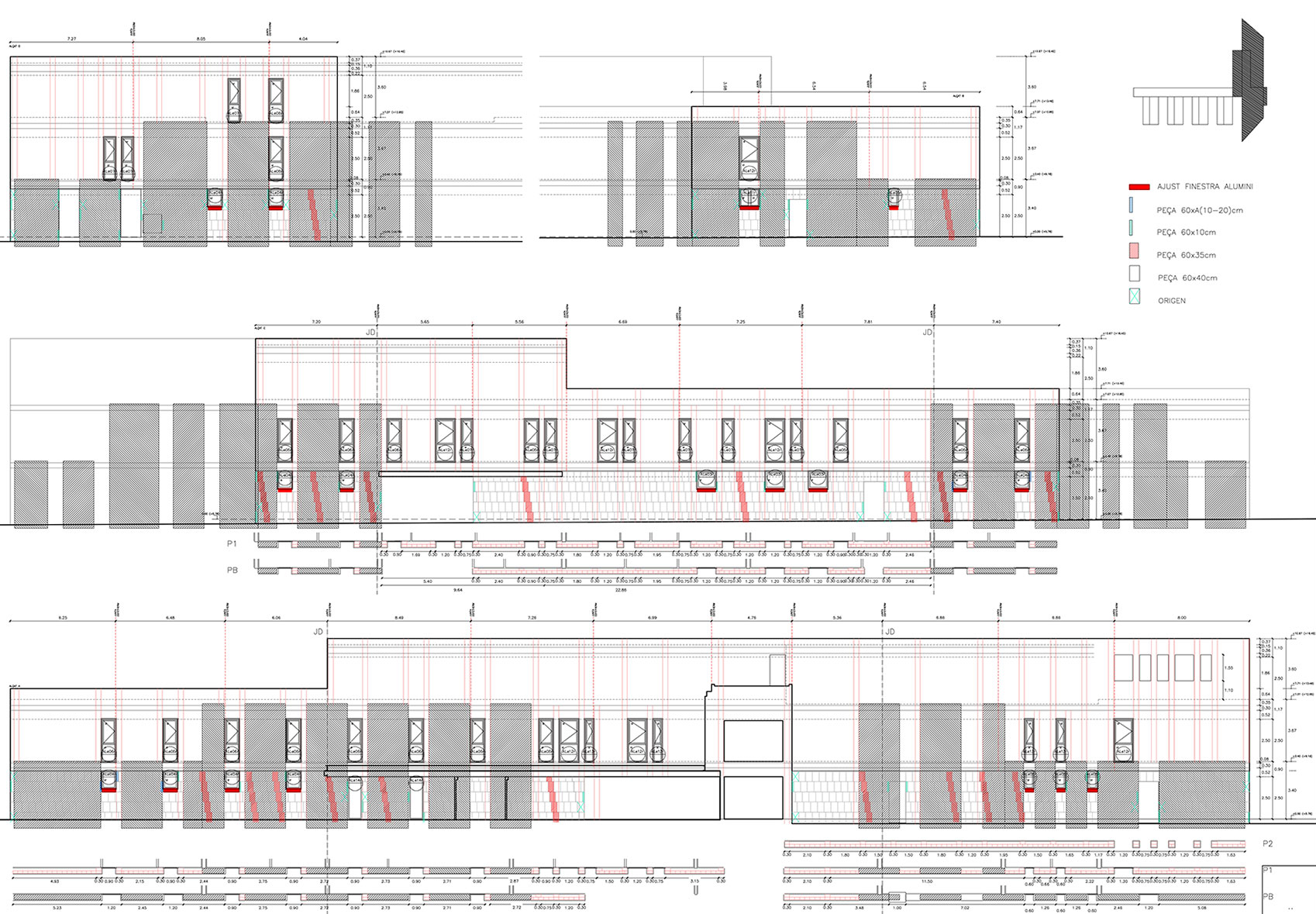

Z:4. EDIFICACIO4 2007 010 CAP Dr Pujol i Capsada al Prat del L

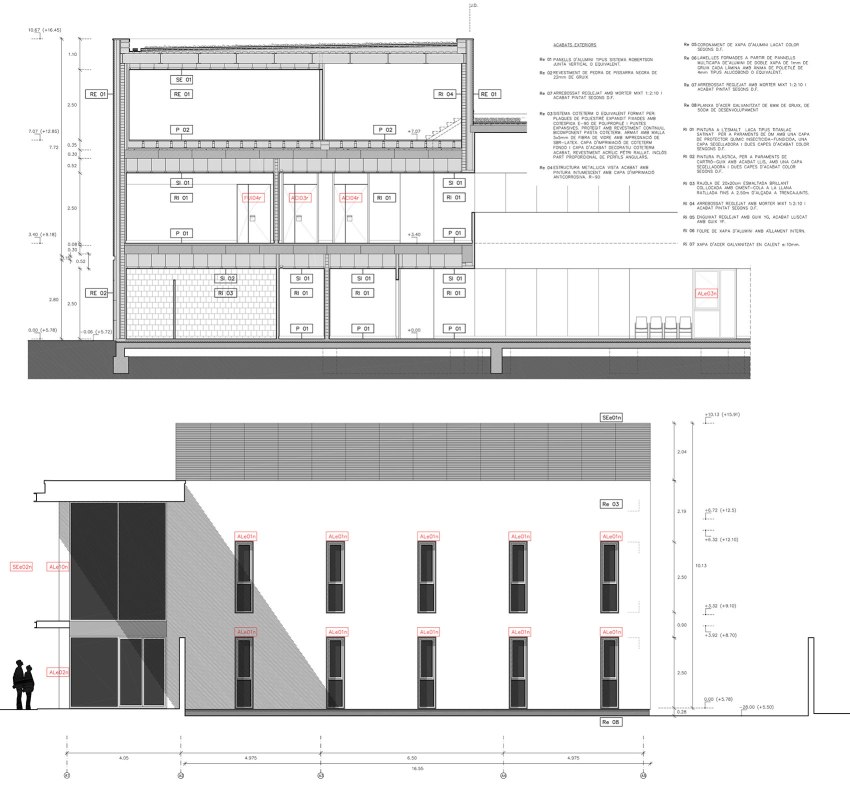

dp_CAP_planolsF_04

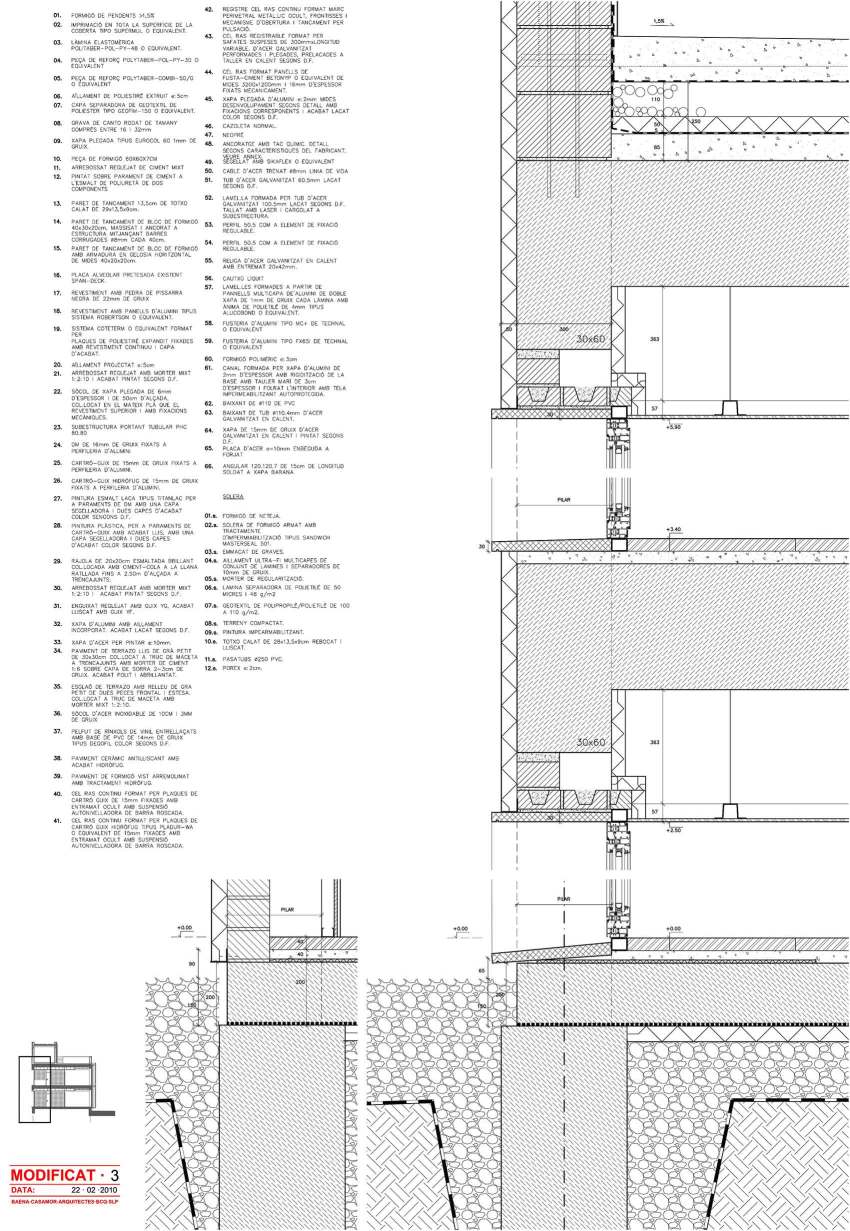

dp_CAP_planolsF_03Detalle sección transversal fachada interior patios.

···

Proceso de construcción · Construction process

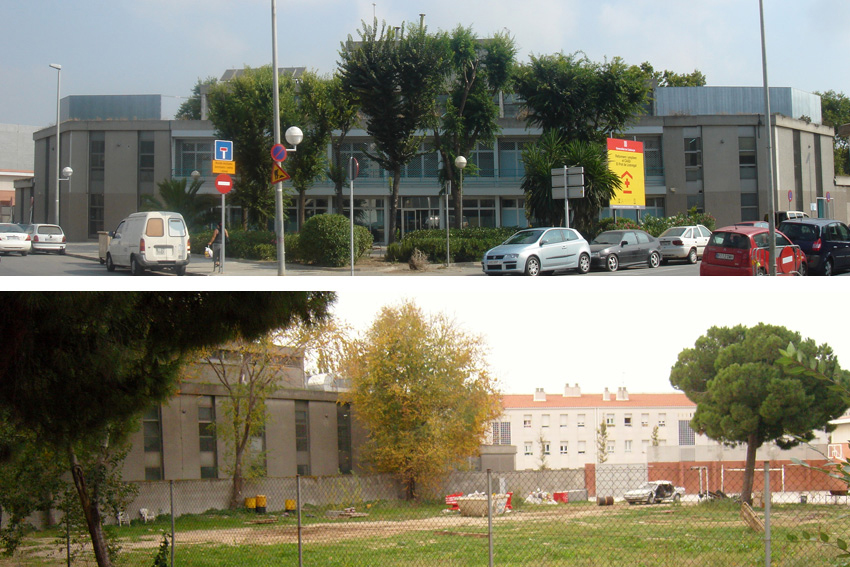

dp_Original_CAP_02Estado prévio a la rehabilitación.

dp_CAP_reforma_01La fachada está formada por paneles prefabricados de hormigón. Éstos paneles son estructurales y no se pueden derribar. Ha sido necesario adaptar la distribución interior al ritmo de paneles existentes.

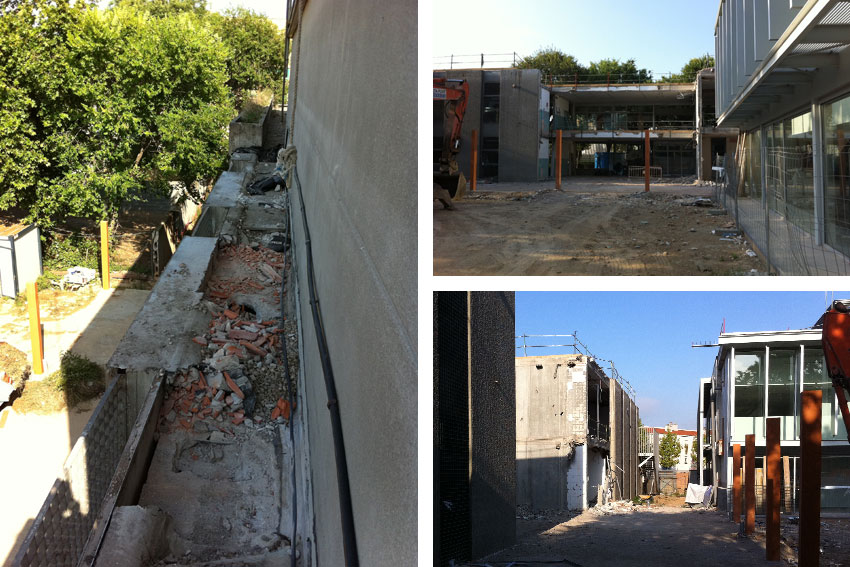

dp_CAP_reforma_02Trabajos de derribo de todos elementos no estructurales. Únicamente se mantienen los forjados y los paneles de hormigón prefabricado de fachada.

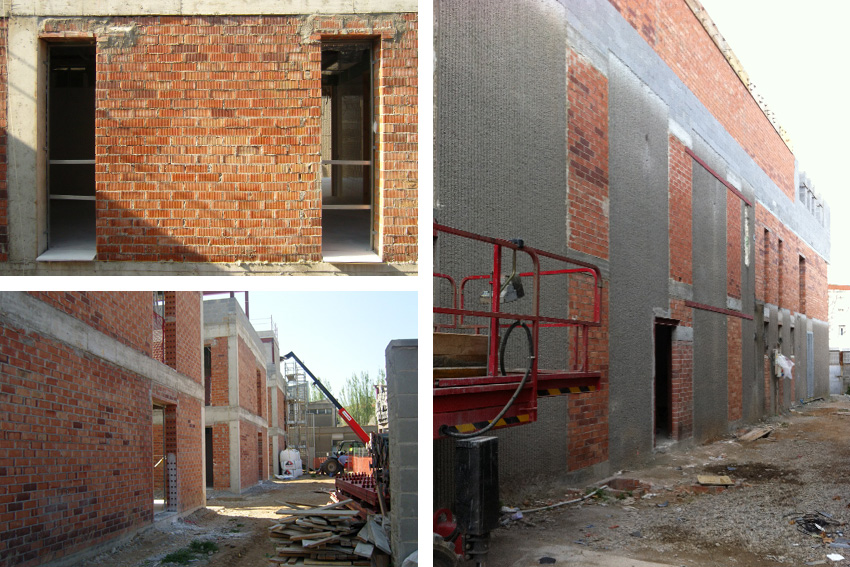

dp_CAP_01Mediante una hoja de ladrillo cerámico enrasado a la cara exterior de los paneles de hormigón prefabricado de fachada se cierran los huecos y se ordena la nueva fachada.

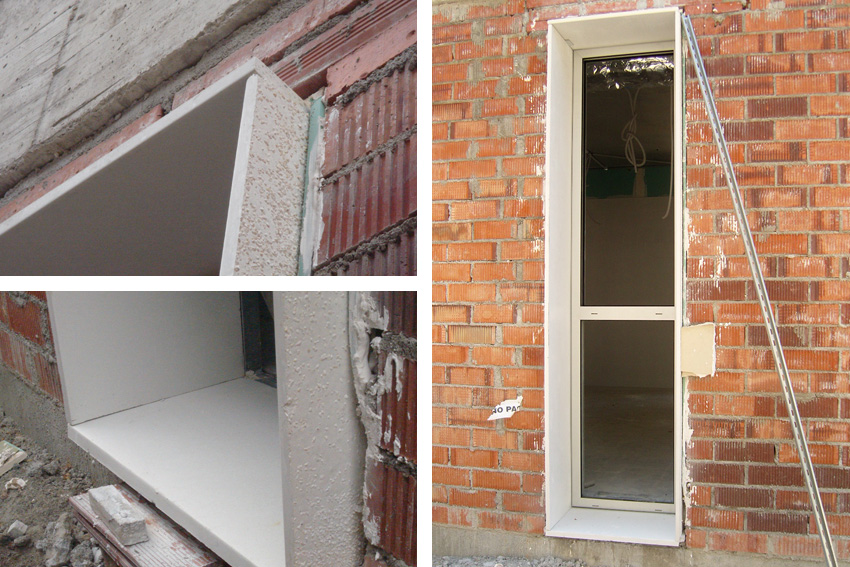

dp_CAP_02Las aberturas para las ventanas se enmarcan con piezas de hormigón polimérico de 2-3cm de espesor. Posteriormente se montan las carpinterías de aluminio con rotura de puente térmico y doble hoja de vidrio.

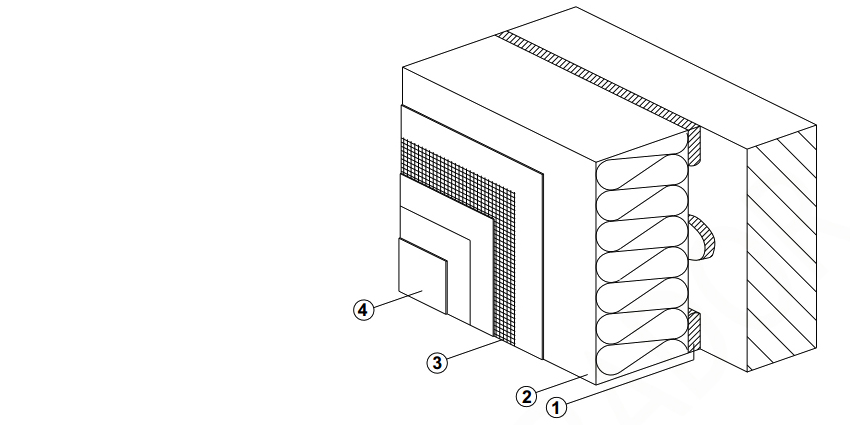

dp_CAP_12Detalle tipo del sistema de envolvente de fachada. La ventaja de este sistema es que incorpora el aislamiento térmico.

1.Fijación / 2.Aislamiento térmico / 3.Capa con base de armadura (mortero de armadura + malla de fibra de vidrio) / 4.Capa de acabado.

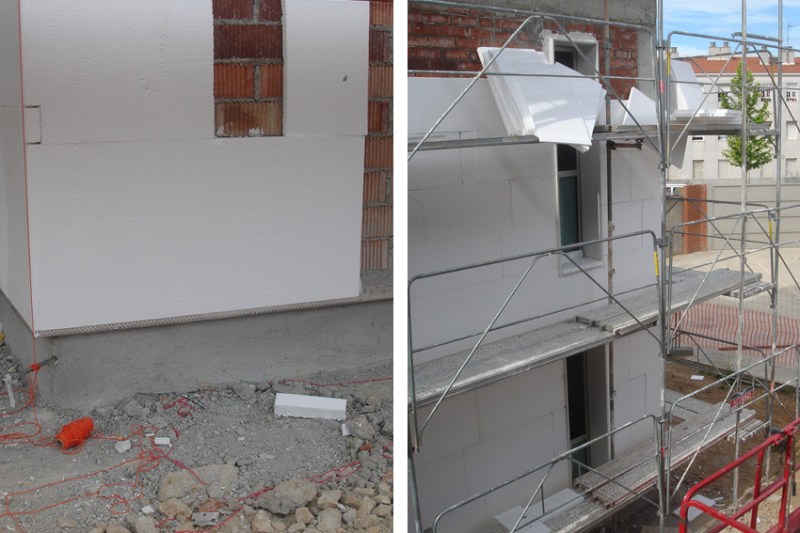

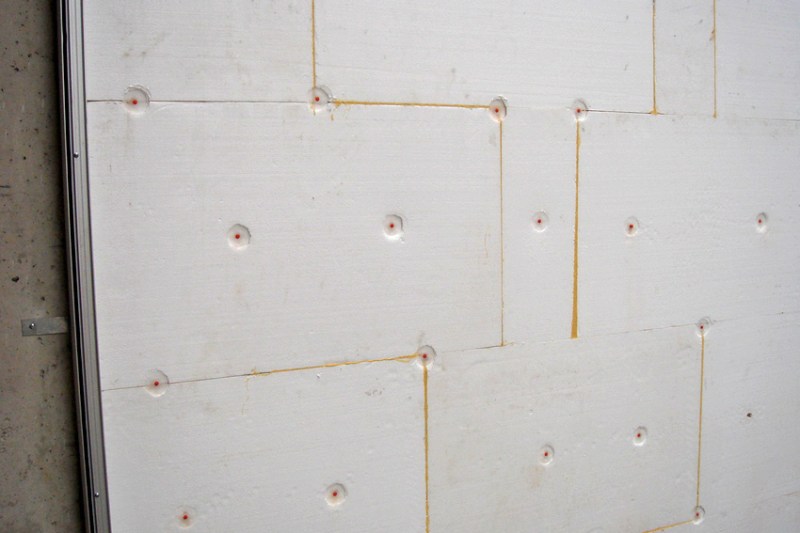

dp_CAP_03Colocación de las placas de poliestireno expandido para el aislamiento térmico. Al situarse en el exterior simplifica la ejecución y elimina los puentes térmicos. El aislamiento se nivela con pasta de agarre para conseguir la planeidad y adaptarse a tolerancias de hasta 3cm. dp_CAP_05dp_CAP_04Una vez conseguida la planeidad de fachada, el aislamiento se fija mecánicamente mediante rosetones que garantizan su sujeción al soporte.

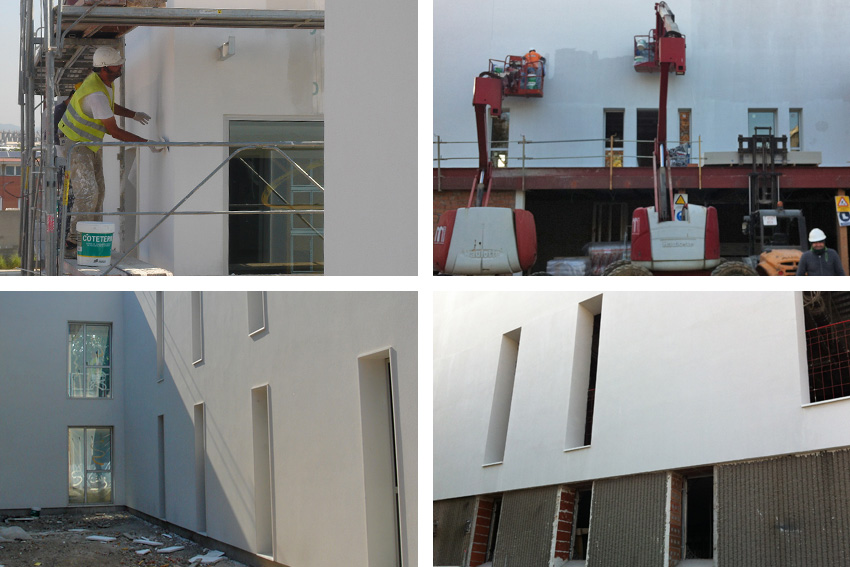

dp_CAP_06Aplicación de la armadura de mortero y la fibra de vidrio. Este proceso le confiere dureza y resistencia al paramento. dp_CAP_08Una vez endurecido el paramento se aplica la pintura de acabado final. Para garantizar la buena uniformidad es conveniente realizar juntas de trabajo acordes a las jornadas de trabajo.

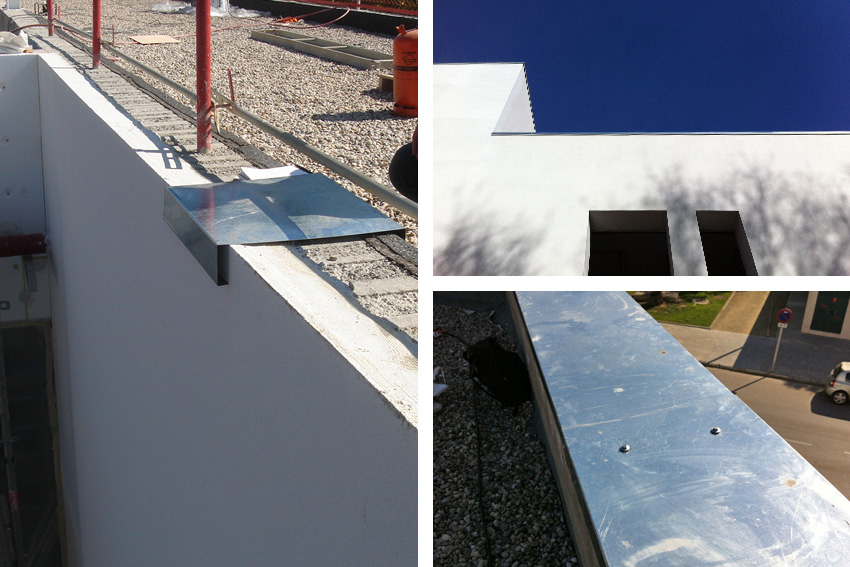

dp_CAP_07La coronación superior de la fachada se protege mediante un remate de chapa de acero galvanizado fijada mecánicamente que evita filtraciones de agua.

dp_CAP_09La planta baja de la fachada exterior se resuelve mediante un zócalo de piedra que garantiza mayor resistencia. Un pequeño angular metálico resuelve la transición y genera una linea de sombra.

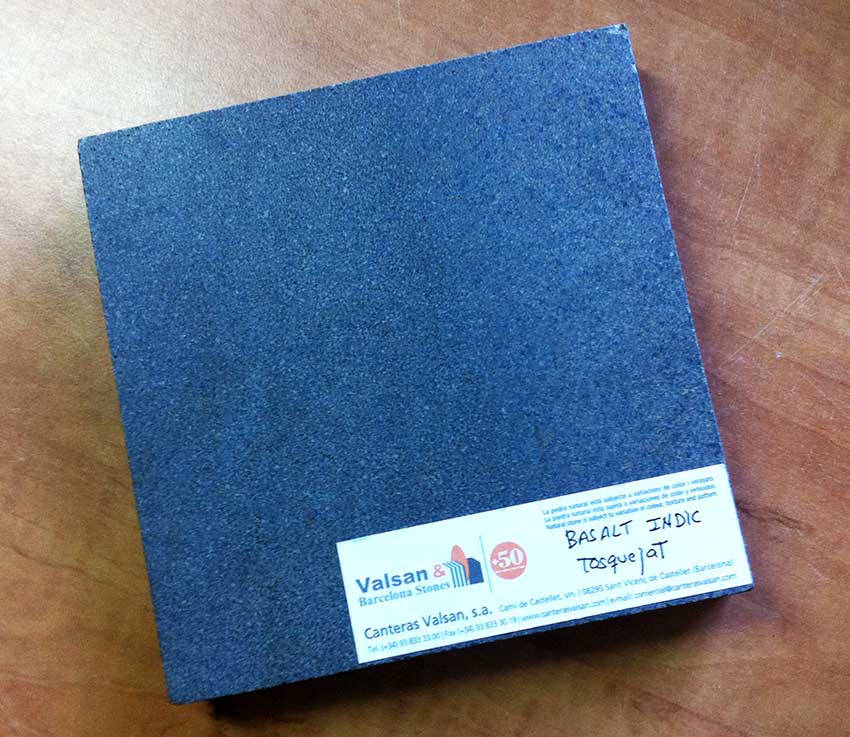

dp_CAP_11Muestra de la losa de piedra basáltica para el zócalo de la fachada exterior.

dp_CAP_10Las medidas de las losas de basalto son de 60x40x2cm. Están colocadas a rompe-juntas, sobre una base de mortero cola.

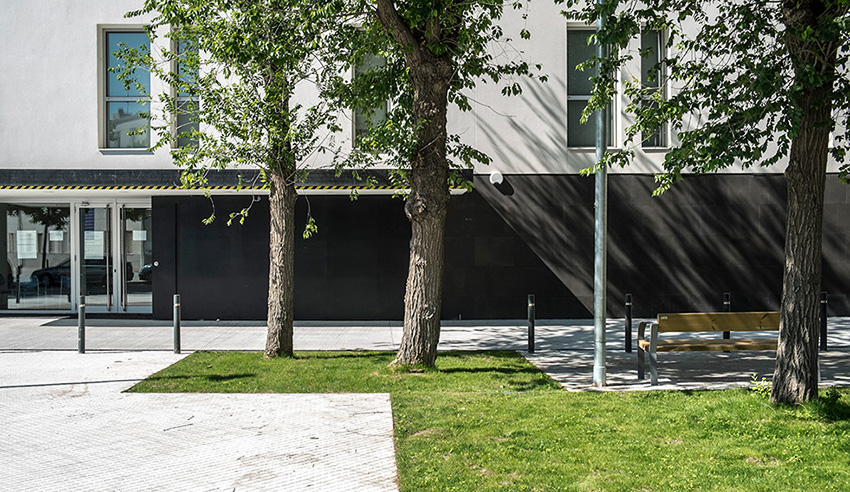

dp_CAP_final_05Fachada exterior. Entrada a la zona de rehabilitación.

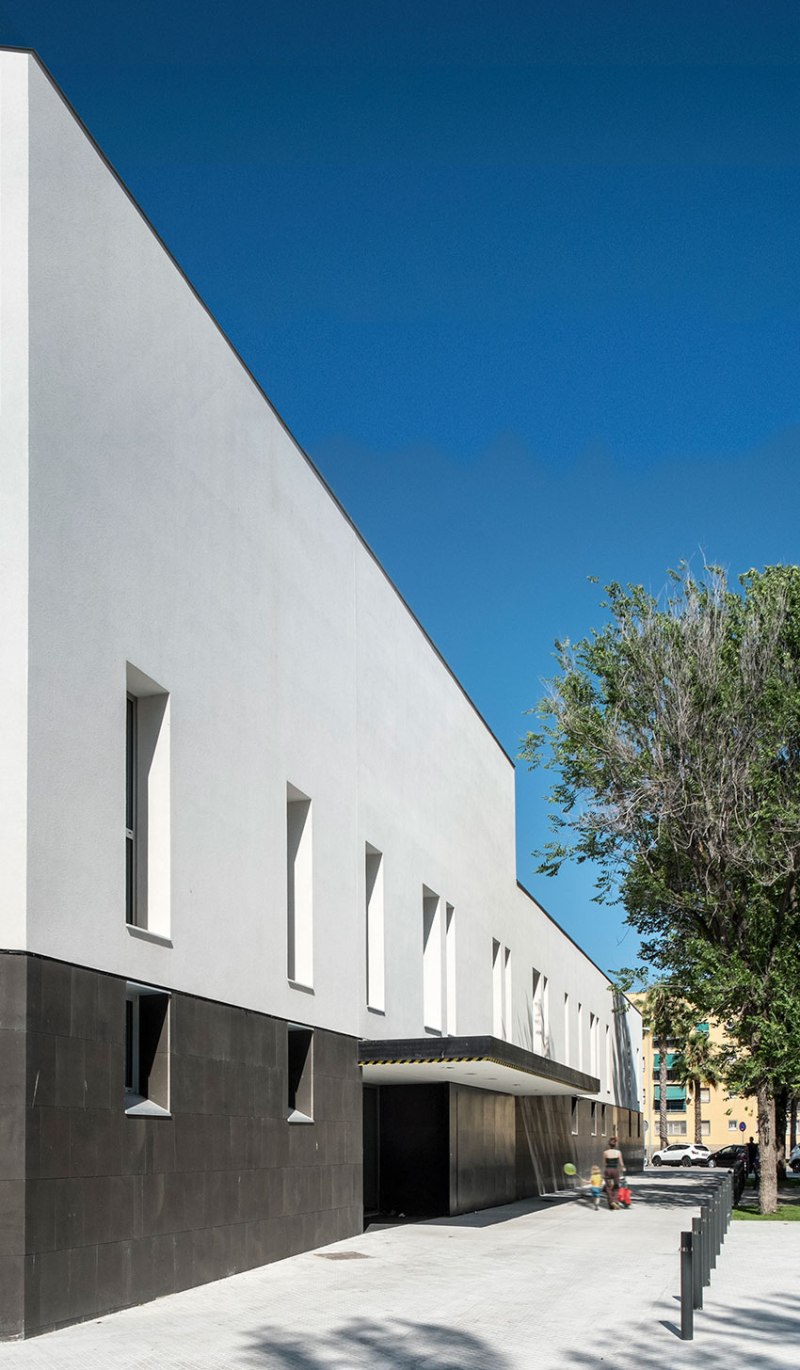

dp_CAP_final_02Vista al acceso de las ambulancias.

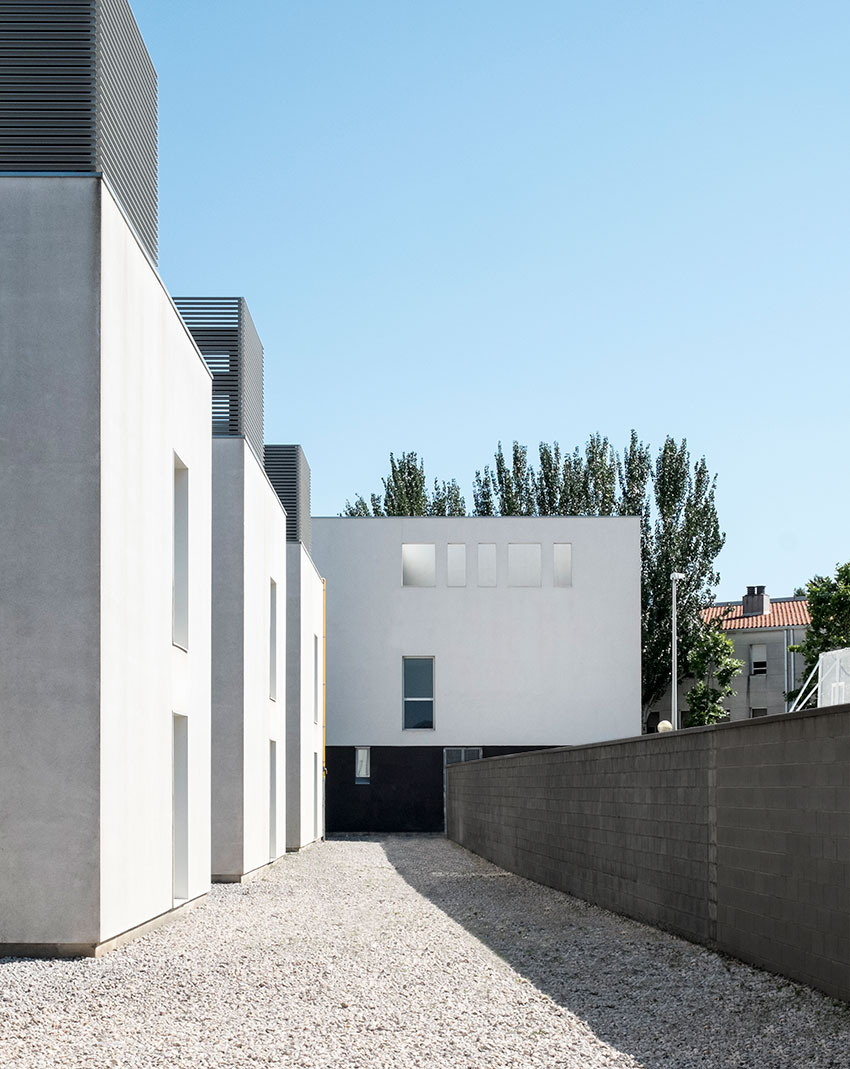

dp_CAP_final_06Vista fachada patio interior.

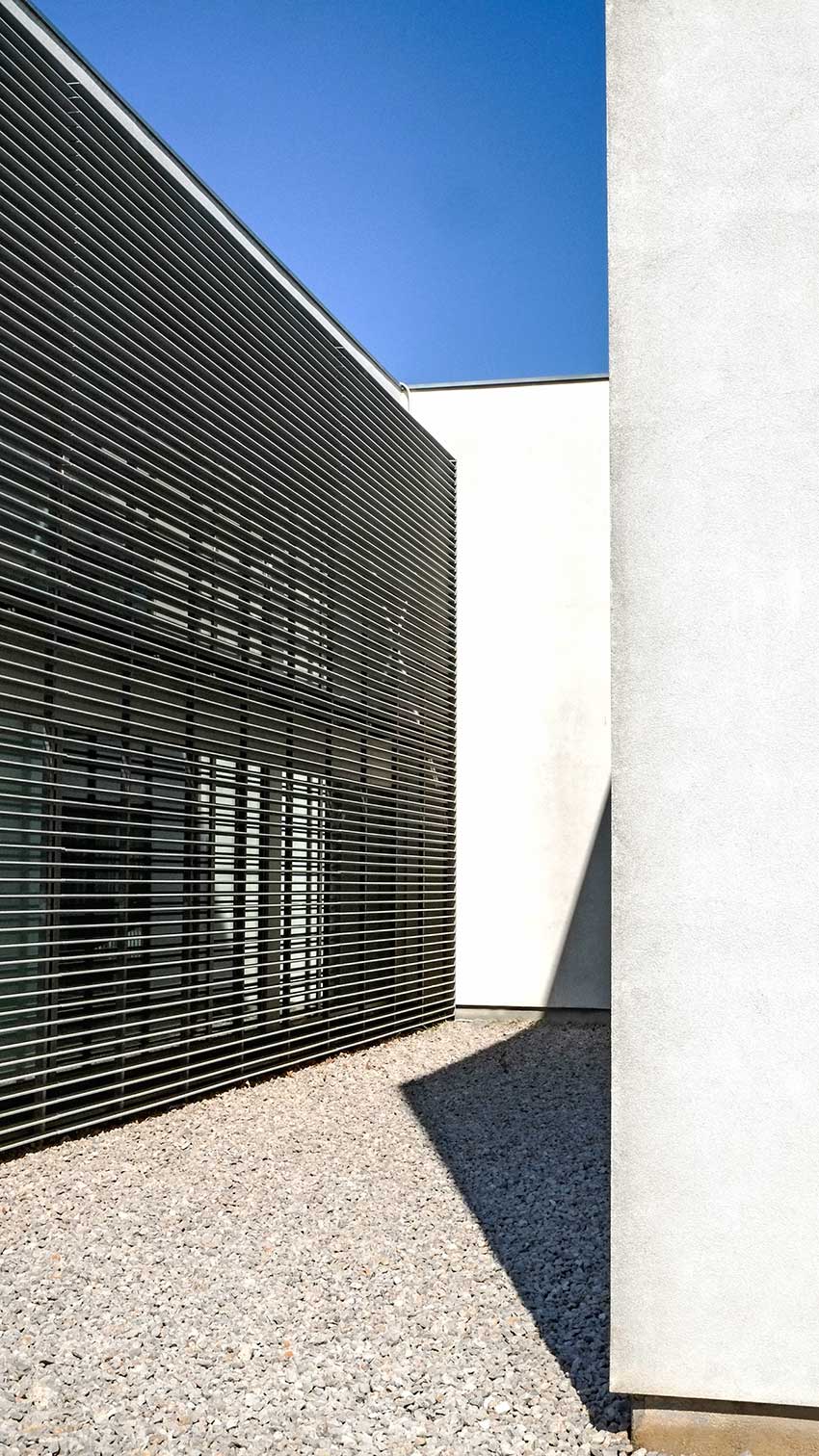

dp_CAP_final_03

dp_CAP_final_04

···

Créditos · Credits

·

CAP Dr. Pujol i Capsada | BCQ arquitectura barcelona

·

BCQ_equipo

Proyecto y Dirección de Obra · Design and constraction managemet:

logo_BCQ

·

Dirección de Ejecución · Constraction supervision:

Enne gestio

·

Estructura · Structure:

Eskubi-Turró Arquitectes S.L.P.

·

Instalaciones · Technical facilities:

Lavola

·

Constructora · Contractor:

Emcofa S.A. | Rogasa

·

Promotor · Client:

Infraestructures.cat

·

Fotografías · Pictures:

© Andreas KammermeierBCQ arquitectura barcelona
