Costillas de acero · Steel ribs | Octavio Mestre Arquitectos + COSTACALSAMIGLIA

Clínica Olivé Gumà, Barcelona.

OMa_logo

COSTACalsamiglia

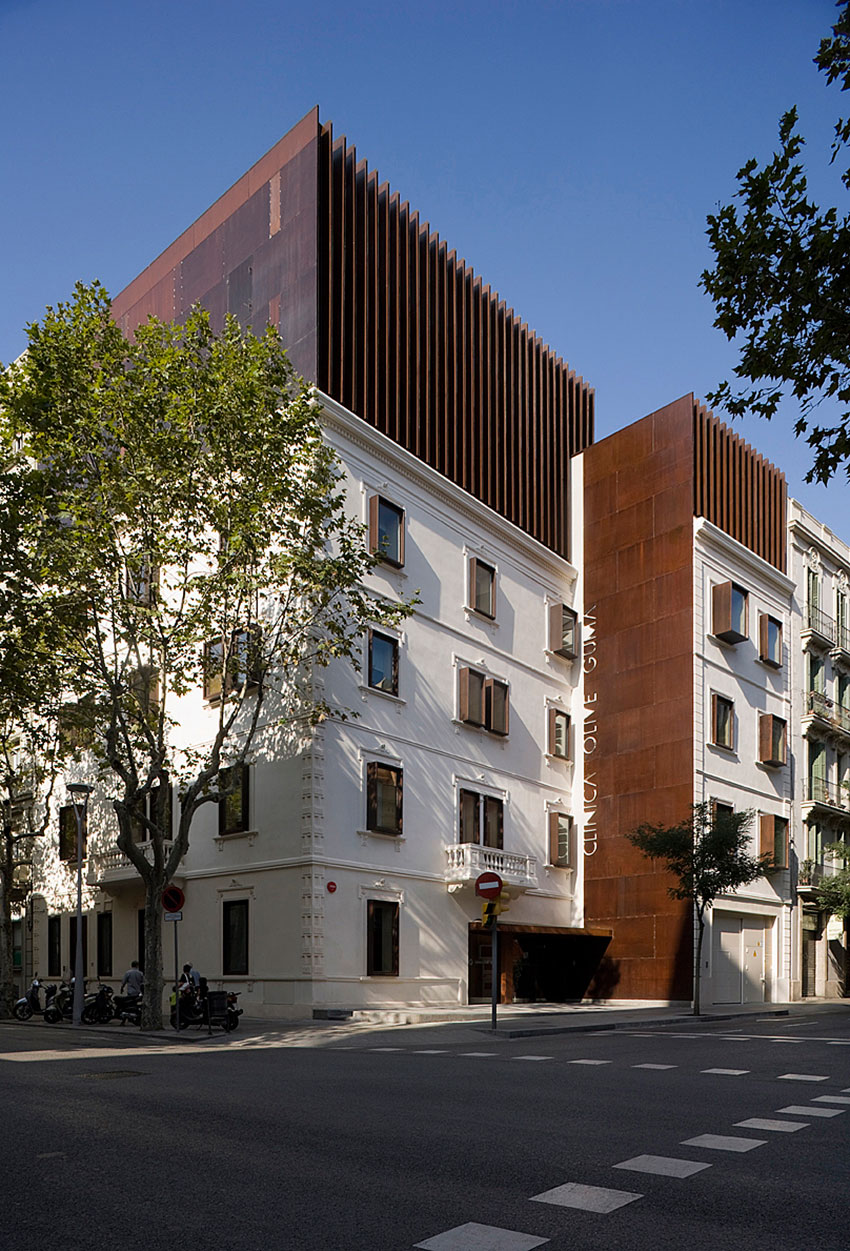

dp_ClinicaOlive_F_05© Lluís Casals

···

Documentación técnica · Technical documentation

La reforma y ampliación de esta clínica se afronta mediante una intervención plástica contundente para huir del recurso mimético en la solución. El uso del material corten y la volumetría aplicada en los módulos de las ventanas de la fachada, marcan el carácter del edificio en un contexto urbano denso y complejo.

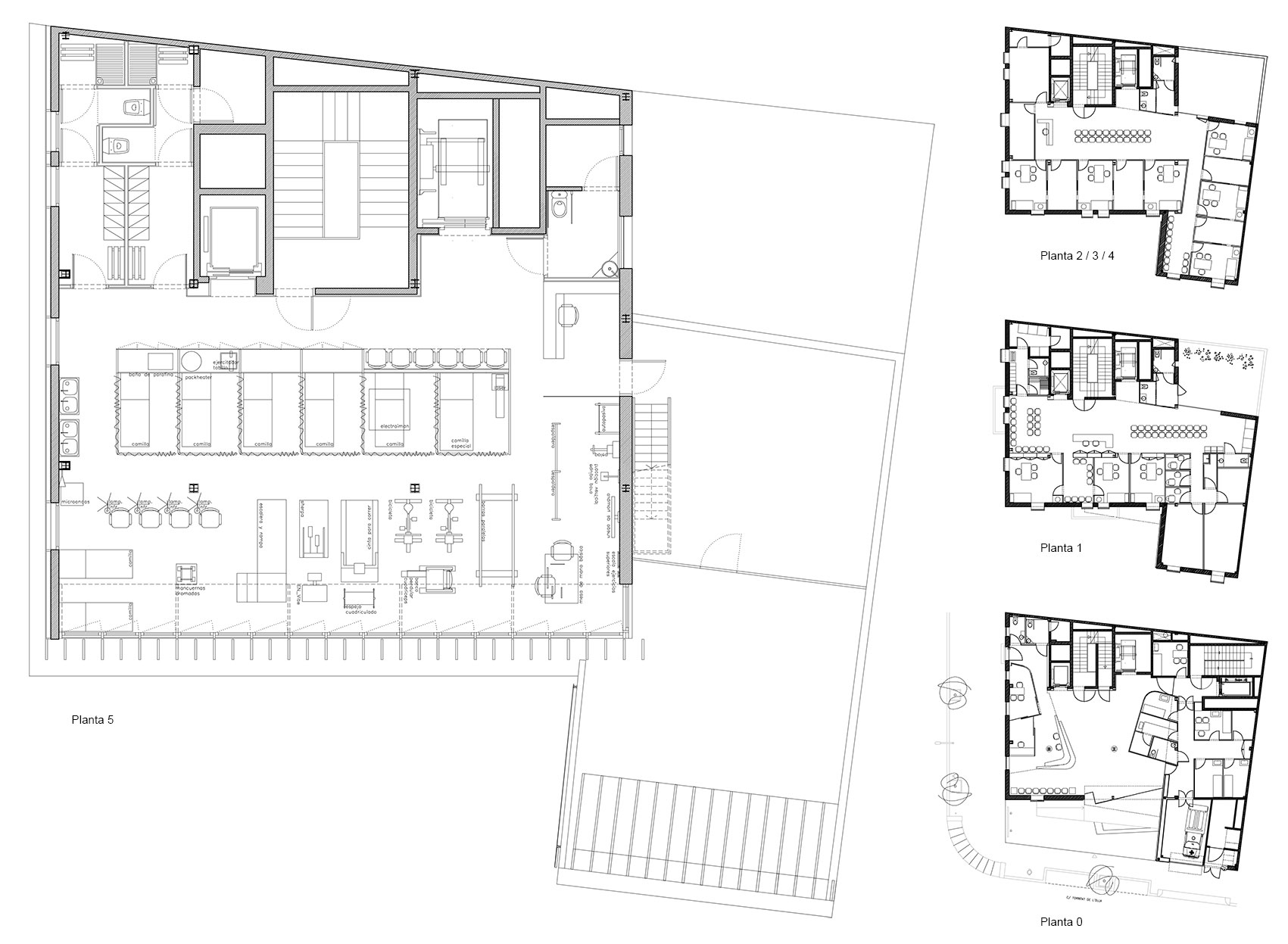

dp_ClinicaOlive_P_01

dp_ClinicaOlive_P_02

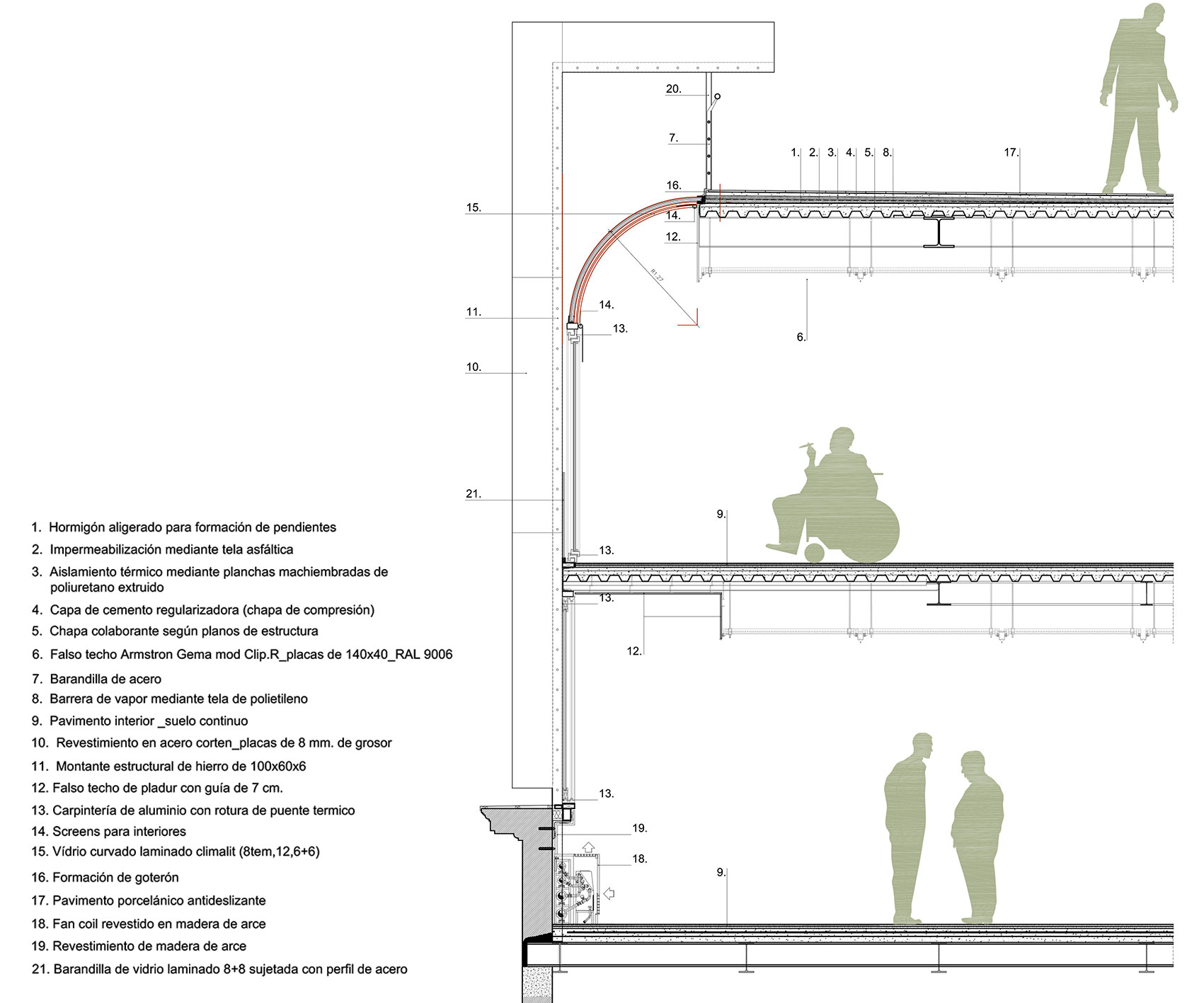

dp_ClinicaOlive_P_03

···

Proceso de construcción · Construction process

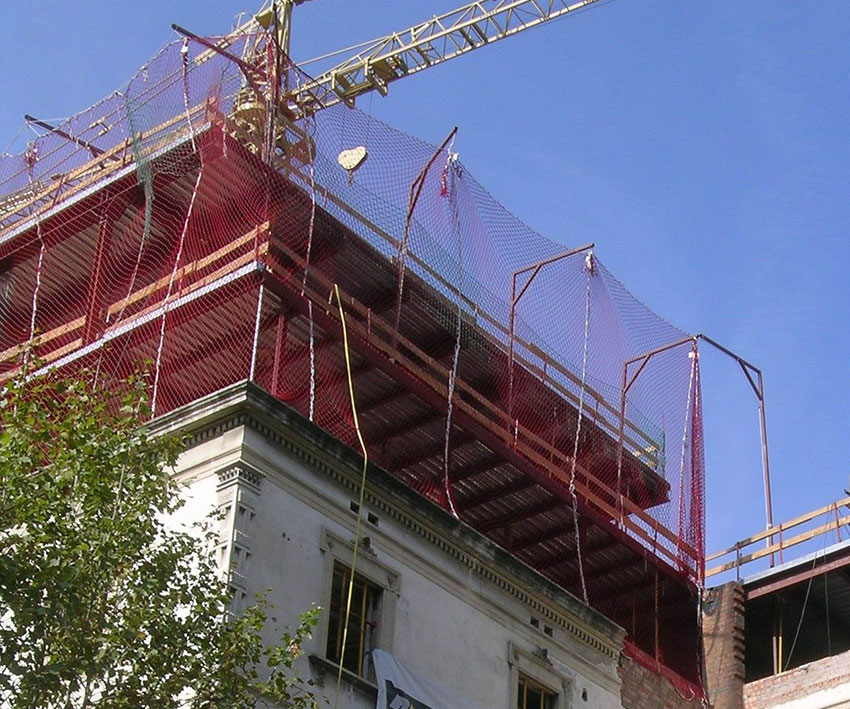

dp_ClinicaOlive_O_01La remonta de las 2 plantas se realiza con estructura ligera de forjados colaborantes y pilares metálicos.

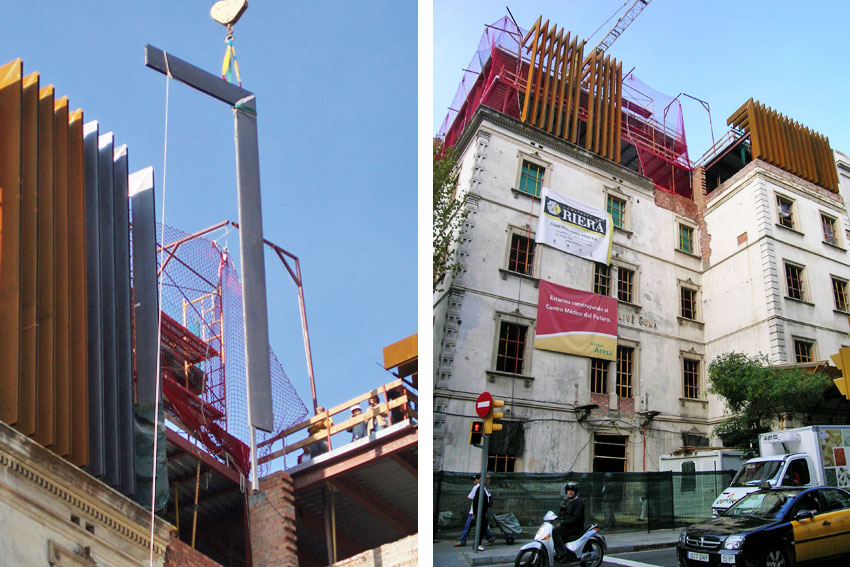

dp_ClinicaOlive_O_02La piel exterior está formada por lamas en forma de “L” realizadas en placas de acero corten de 8mm de espesor  en taller y montadas una a una en obra.

dp_ClinicaOlive_O_04dp_ClinicaOlive_O_03Las lamas están fijadas al antepecho existente y al extremo de la nueva cubierta de la remonta mediante montantes estructurales de hierro de 100x60x6 situados en la cara interior de cada una de las lamas.

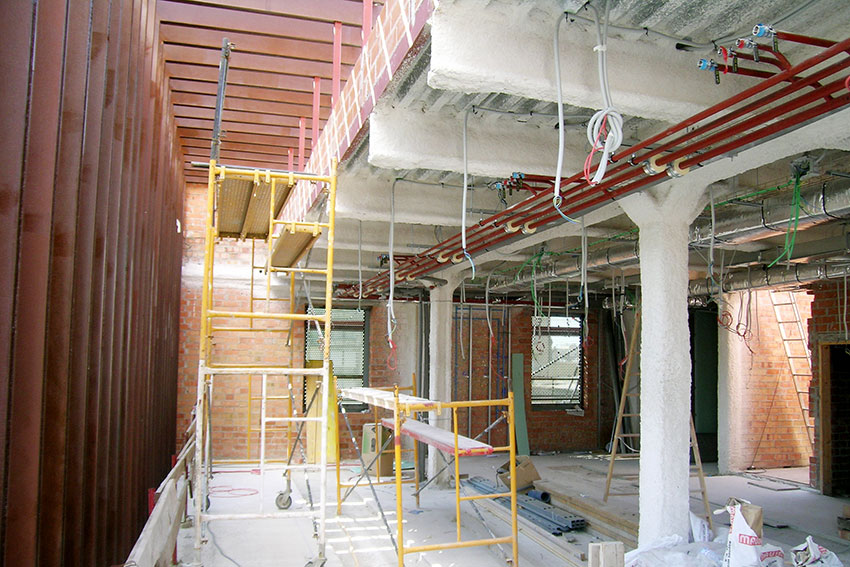

dp_ClinicaOlive_O_05Ignifugación de la estructura metálica y montaje de la instalaciones.

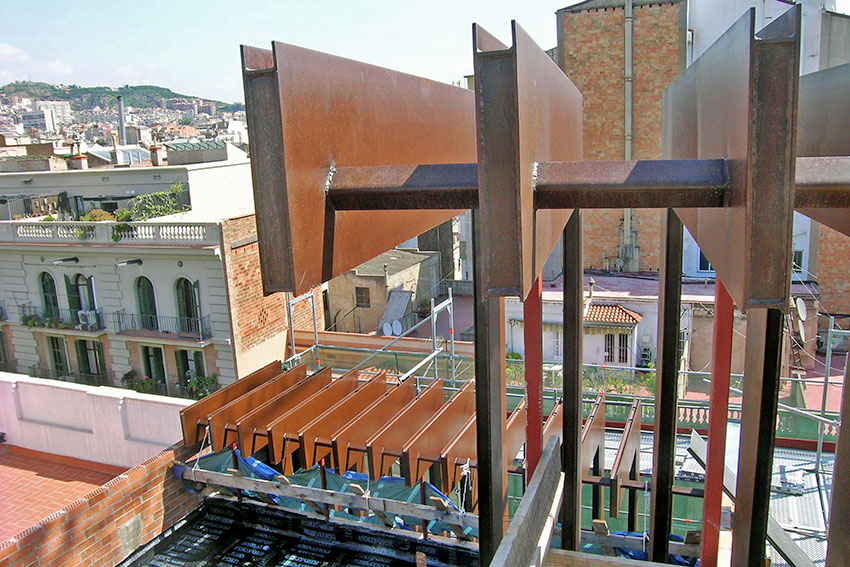

dp_ClinicaOlive_O_06 dp_ClinicaOlive_O_07Vista en detalle del extremo superior de las lamas. Se puede apreciar las distintas placas de 8mm de espesor de acero corten que forman la lama; los laterales sobresalen dejando rehundidas las placas intermedias, marcando las líneas de sobra y a su vez ocultando las soldaduras. Entre cada una de las lamas se encuentra un tubo soldado en obra que evita que las cabezas se desplacen y garantiza la rigidez del conjunto.

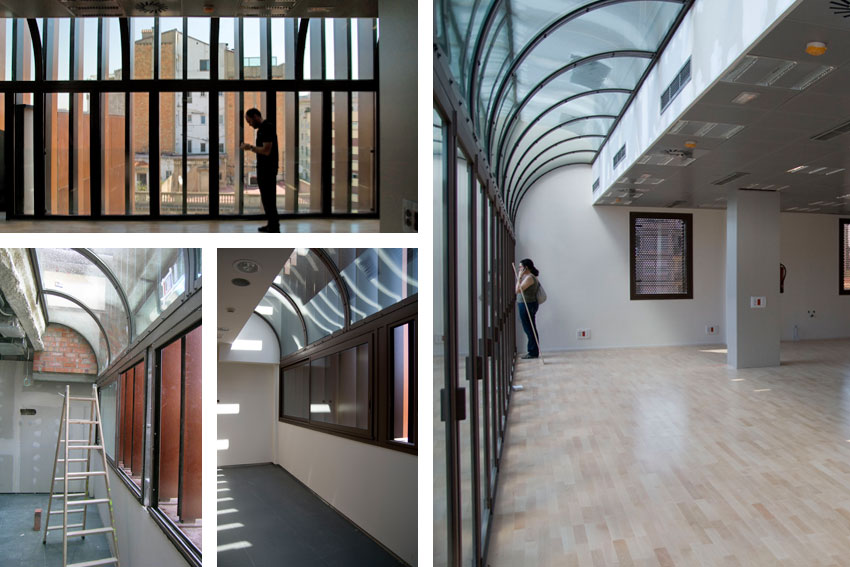

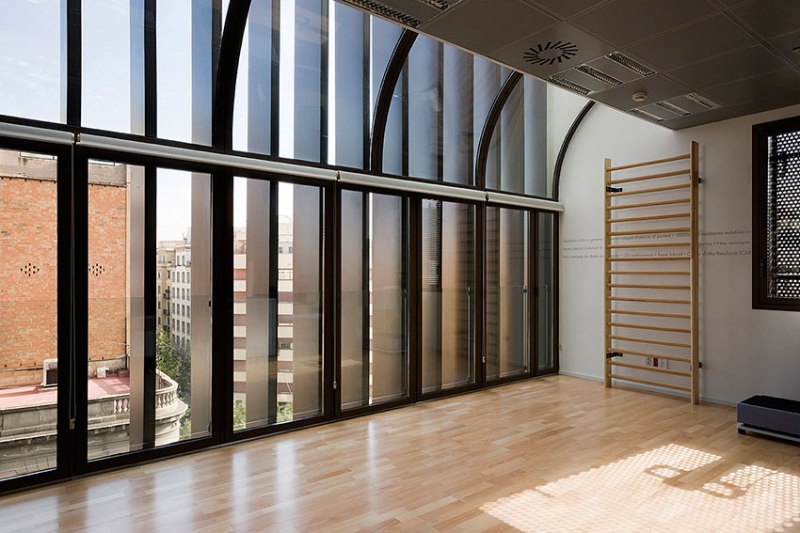

dp_ClinicaOlive_O_08dp_ClinicaOlive_F_02La fachada interior está formada por una carpintería de aluminio con rotura de puente térmico y vidrio laminado climalit. El contacto de esta piel interior transparente con la nueva cubierta que está retranqueada se produce mediante una tramo curvo.

dp_ClinicaOlive_F_03© Lluís Casals

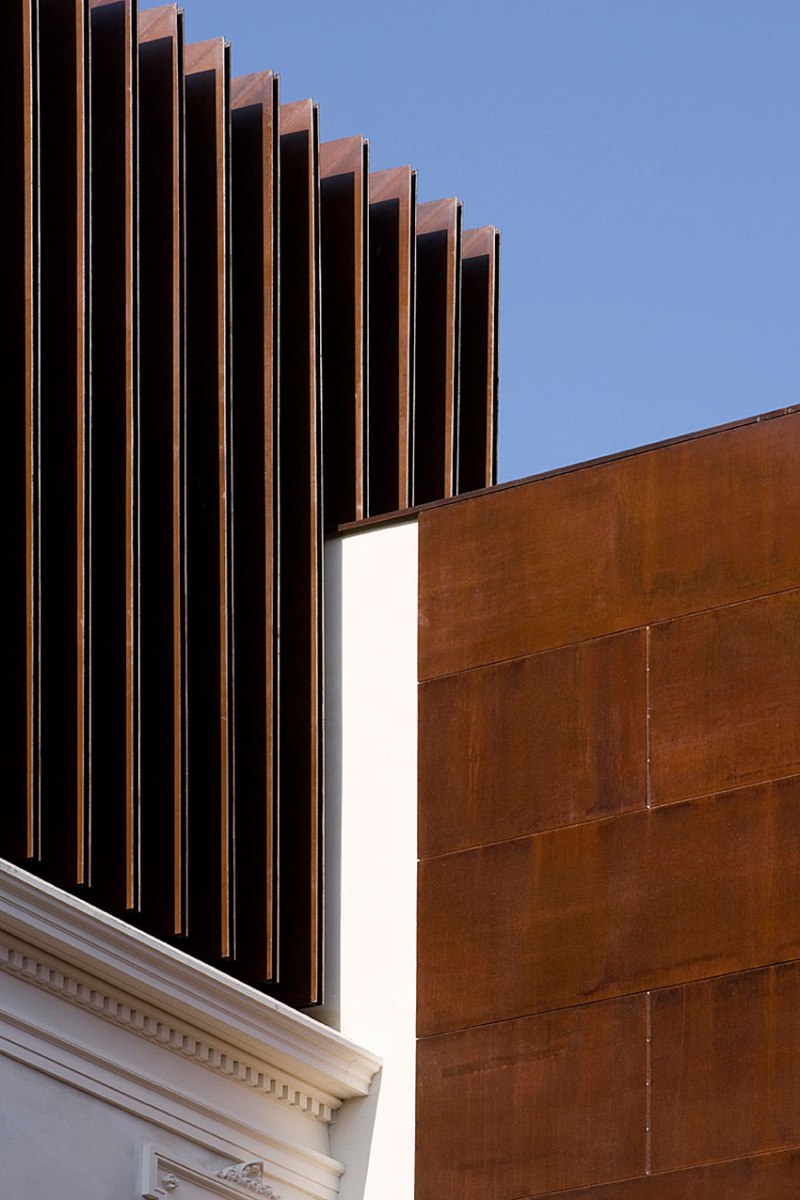

Vista en detalle del encuentro entre los planos de las fachadas.

dp_ClinicaOlive_F_04© Lluís Casals

dp_ClinicaOlive_F_01© Lluís Casals

···

Créditos · Credits

·

Clinica Olivé Gumà, Barcelona | Octavio Mestre + Guim Costa

Octavio-07+horizontalOctavio Mestre

dp_ClinicaOlive_GUIM-CostaGuim Costa

·

Proyecto y Dirección de Obra · Design and constraction managemet:

OMa_logo

COSTACalsamiglia

·

Dirección de Ejecución · Constraction supervision:

Pere Vilaginés

·

Estructura · Structure:

Eskubi-Turró Arquitectes S.L.P.

·

Instalaciones · Technical facilities:

Ismael Albarrán (Promec)

Doymo (legalizaciones)

·

Constructora · Contractor:

CONSTRUCCIONES RIERA

·

Promotor · Cliente:

Mutua Madrileña

·

Fotografías · Pictures:

© Lluís Casals | © Octavio Mestre
