Cubierta cerámica · Ceramic roof | BCQ arquitectura barcelona

Casal avis, Horta-Guinardó, Barcelona

logo_BCQ

11



···

Documentación técnica · Technical documentation

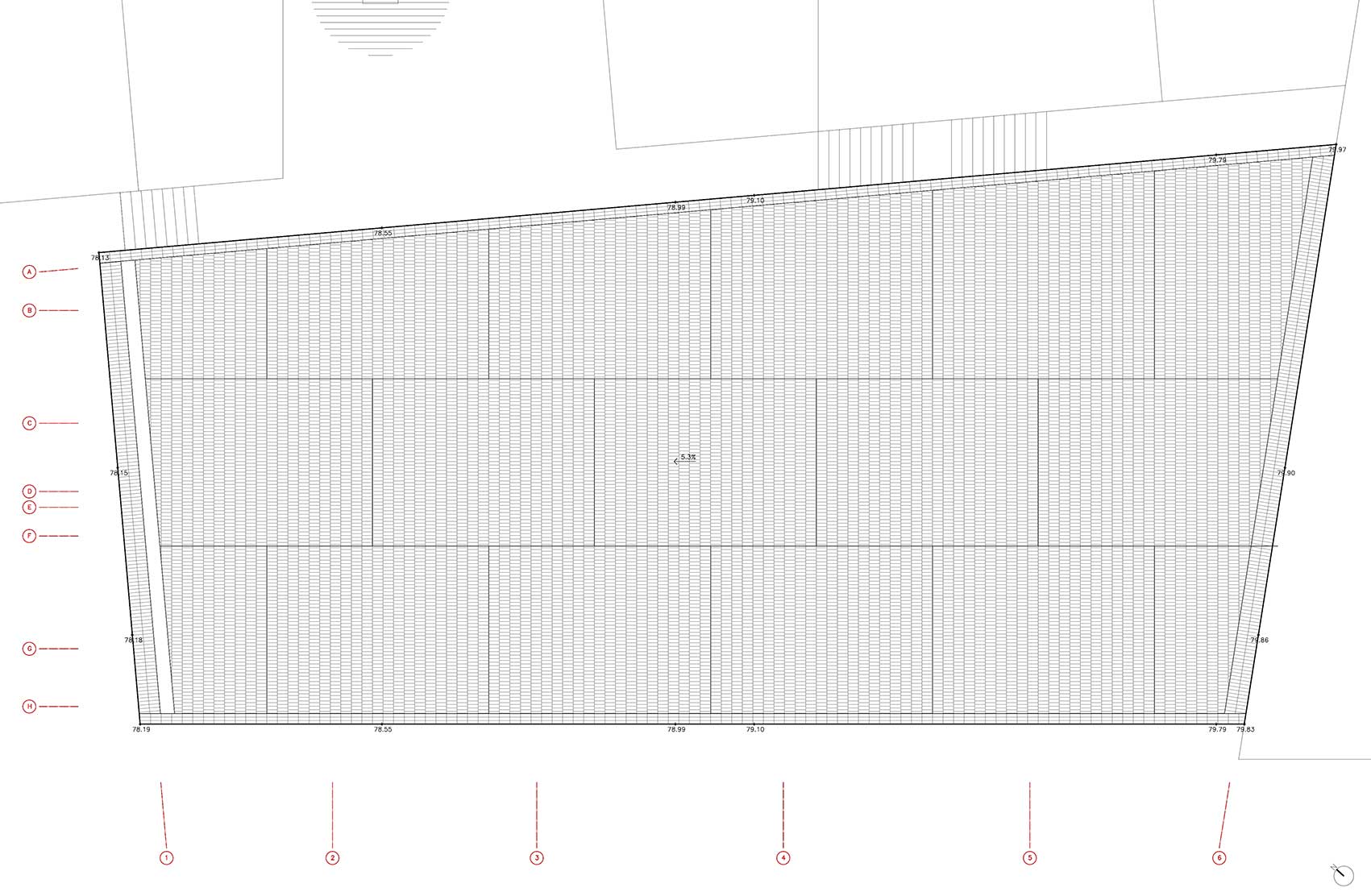

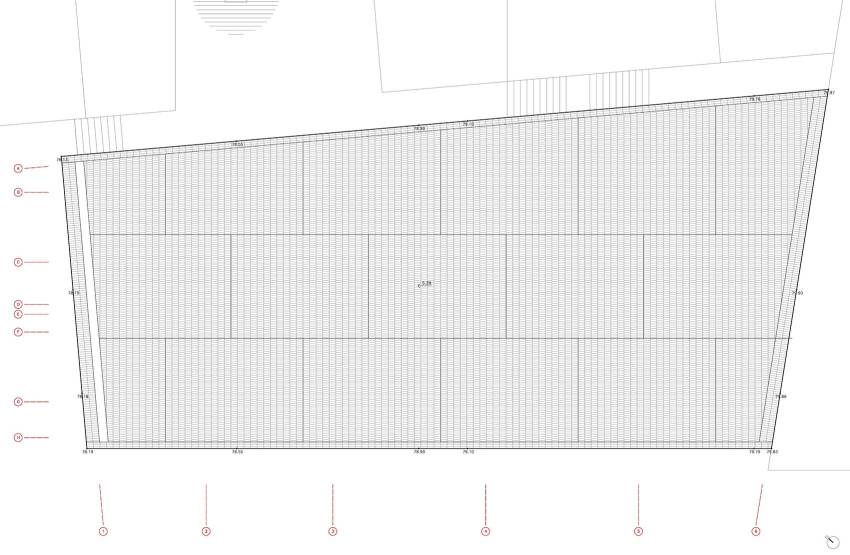

CubiertaCasalavisplano01Planta cubierta. Despiece y juntas de dilatación.

CubiertaCasalavisplano03Detalle sección transversal.

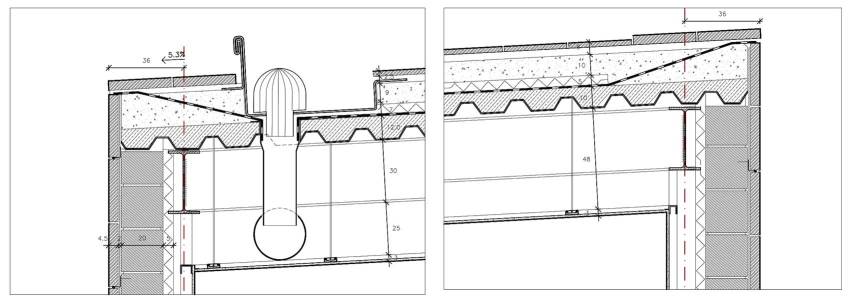

CubiertaCasalavisplano02Detalle sección longitudinal.

···

Proceso de construcción · Construction process

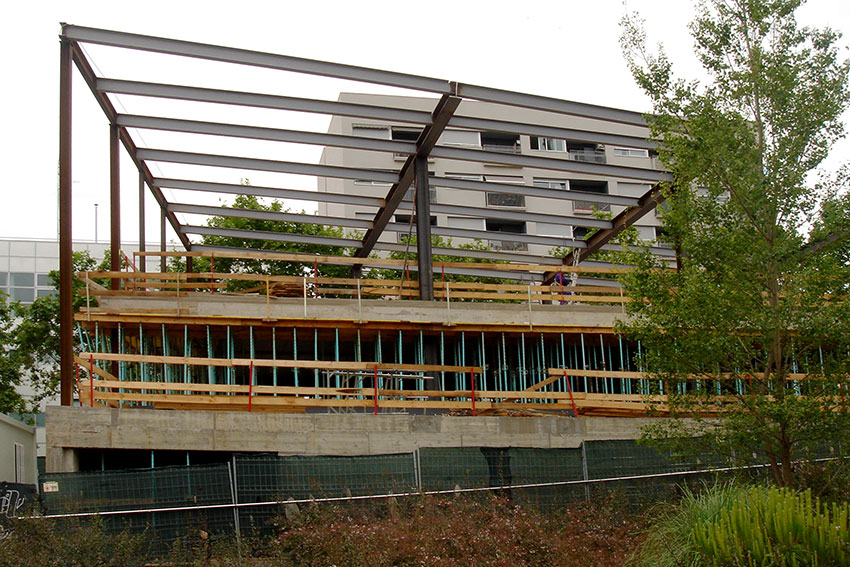

01Estructura metálica de la cubierta.

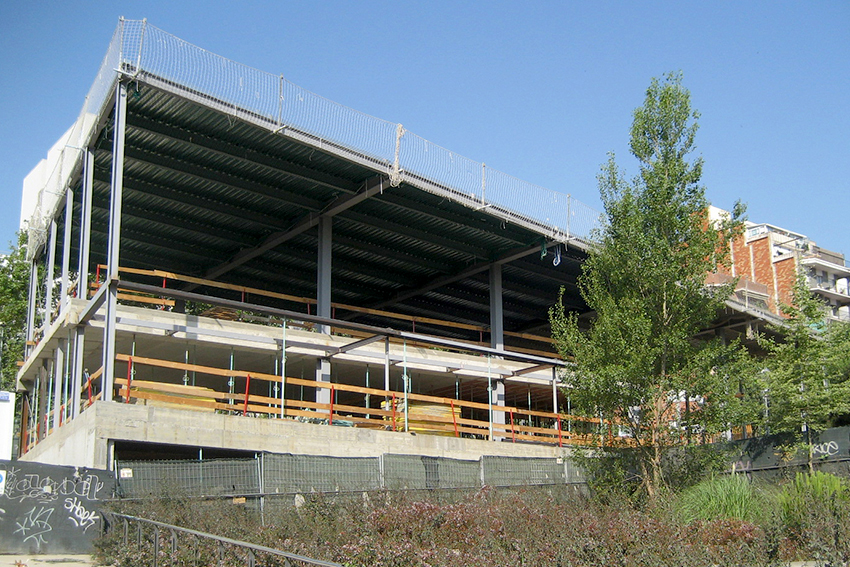

03Forjado colaborante.

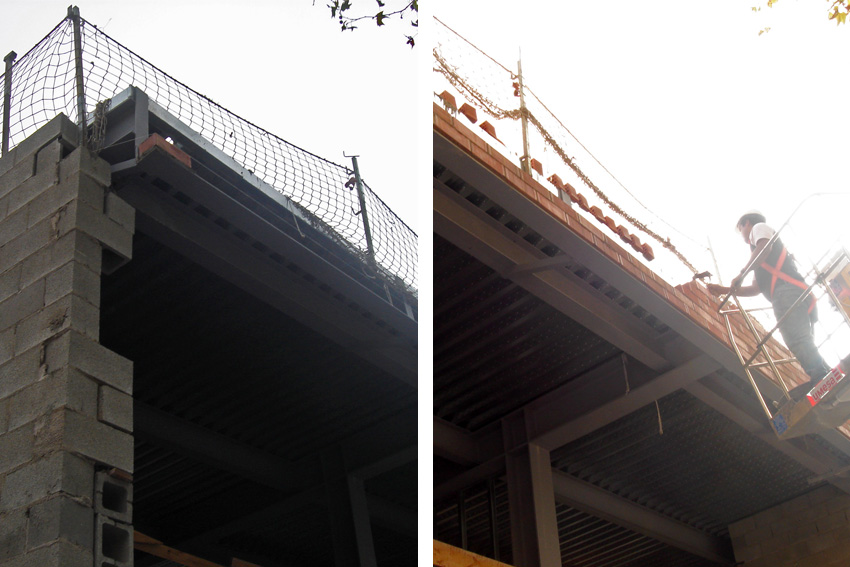

04Recrecido de los cantos laterales de la cubierta para que tenga el mismo grosor que el de las paredes laterales de los testeros. Este recrecido se realiza descolgando una estructura metálica que sirve de sustentación de la pared cerámica de tape que dará el grosor final a la cubierta.

05Ignifugación de la estructura metálica y el forjado colaborante.

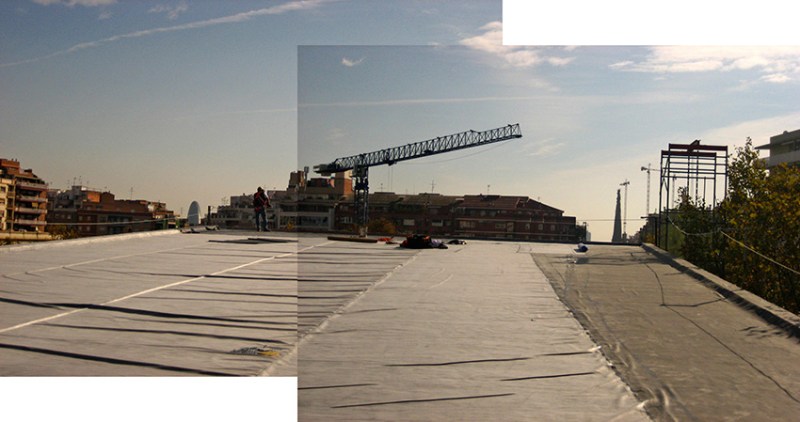

07Impermeabilización de la cubierta.

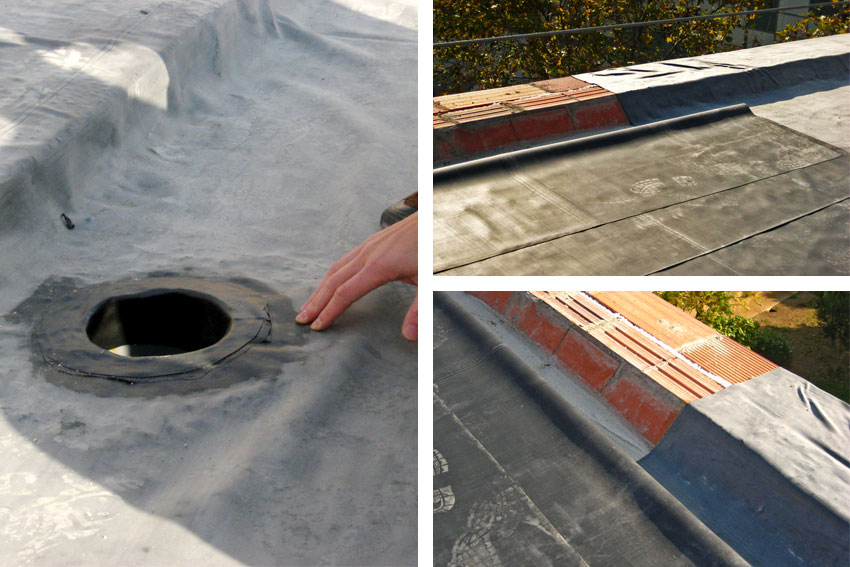

06En el perímetro de la cubierta se hicieron mediascañas para evitar ángulos pronunciados y facilitar la colocación de la doble tela.

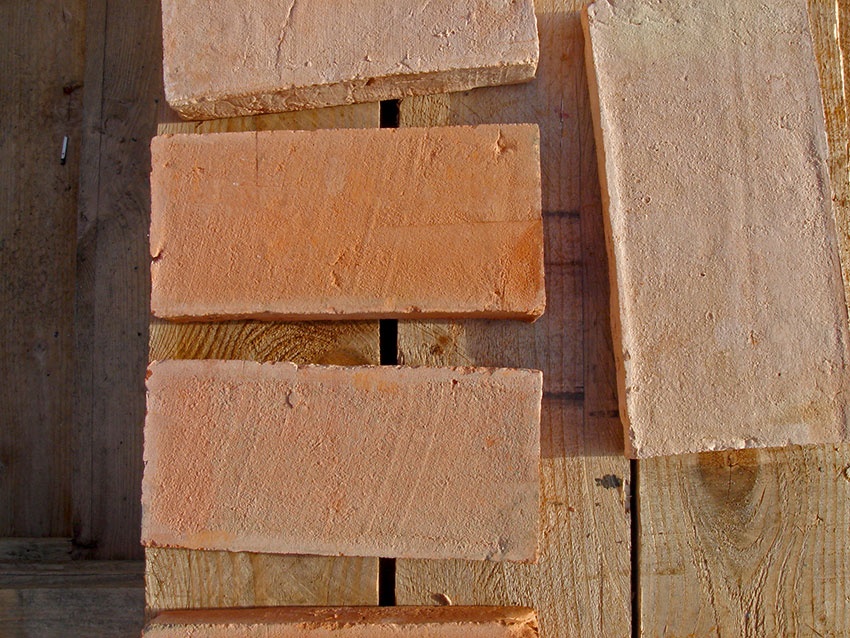

08Muestra de la rasilla cerámica manual para el acabado final de cubierta.

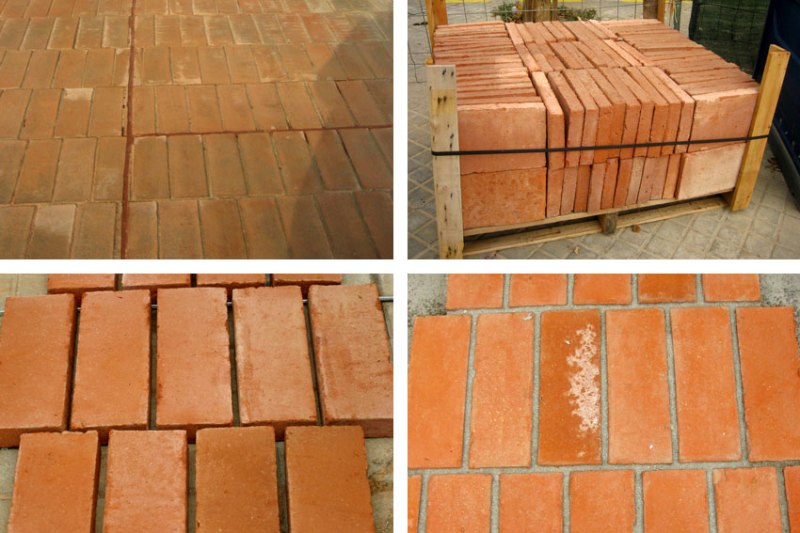

09Colocación de las rasillas cerámicas manuales a rompejuntas.

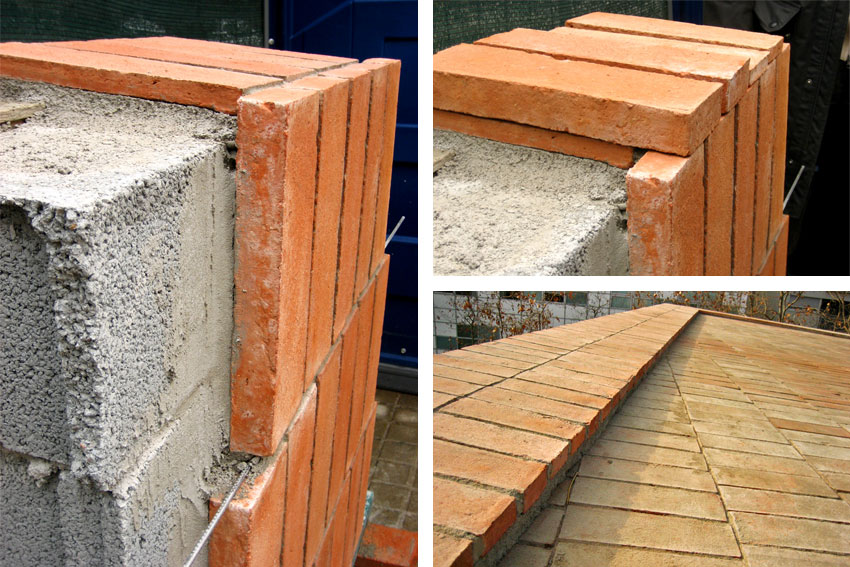

10El espesor de las rasillas de cubierta es de 2 cm, y el espesor de las rasillas de fachada es de 4 cm. Las rasillas están fijadas con mortero. En fachada ciertas hiladas están armadas para evitar movimientos y caída de piezas.

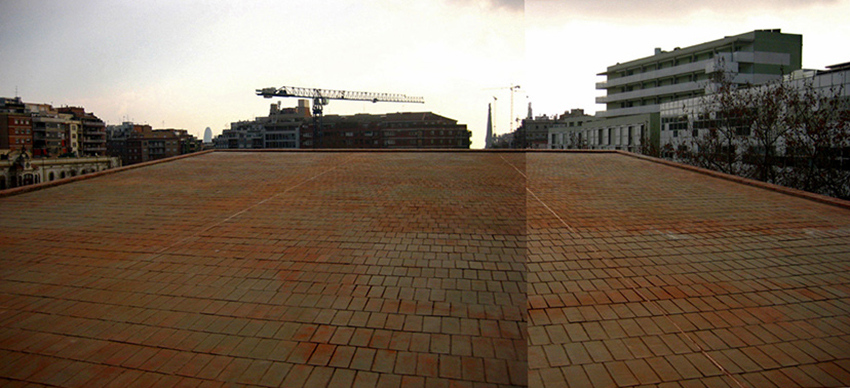

00La cubierta está subdividida en grandes pastillas delimitadas con juntas elásticas. Esta previsión de juntas evita que las piezas salte o se rompan, favorece los movimientos de dilatación y retracción de la cubierta.

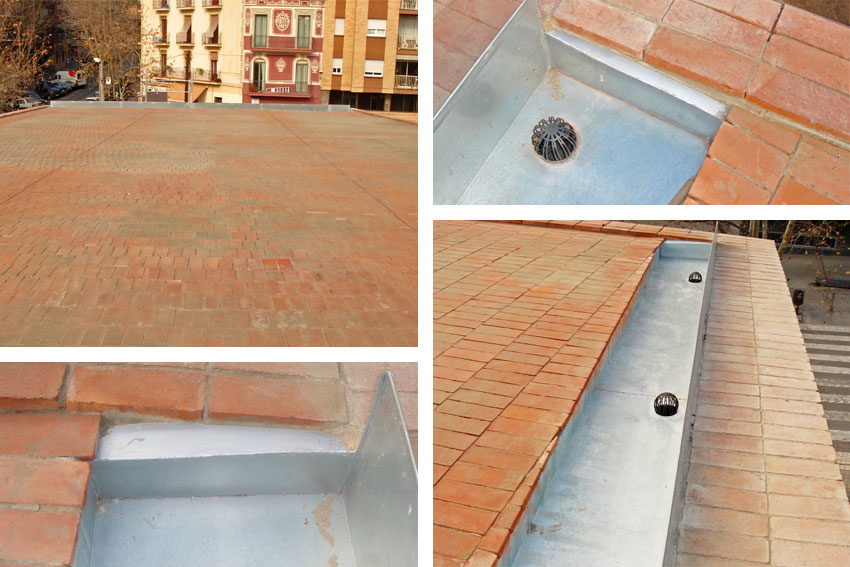

12En el extremo inferior está situada la canal de recogida de aguas. Está realizada en chapa de acero galvanizado en caliente. Tiene la peculiaridad que al ser una cubierta con una única pendiente para todo el edificio, en la canal se le incorporó una extremo más alto para poder retener el agua sin que esta se desbordase.

13© Carles Climent

Vista completa de la cubierta. Tal y cómo  podéis apreciar, uno de los esfuerzos del proyecto ha sido considerar esta cubierta como una fachada y mantenerla limpia de elementos extraños a excepción de la canal.



···

Créditos · Credits

·

Casal avis Horta-Guinardó | BCQ arquitectura barcelona

·

BCQ_equipo

Proyecto y Dirección de Obra · Design and constraction managemet:

logo_BCQ

·

Estructura · Structure:

Jordi Granada

·

Instalaciones · Technical facilities:

Taller d’Enginyeria Ambiental S.L.

·

Constructora · Contractor:

AND S.A. de Serveis

·

Promotor · Client:

Ajuntament de Barcelona, Districte Horta – Guinardó

·

Fotografías · Pictures:

© Carles Climent | BCQ Arquitectura Barcelona
