Escalera en espiral · Spiral staircase | Octavio Mestre Arquitectos

Sede Mutua Madrileña, Barcelona.

OMa_logo

dp_MM_F_02© Lluís Sans

···

Documentación técnica · Technical documentation

dp_MM_P_01

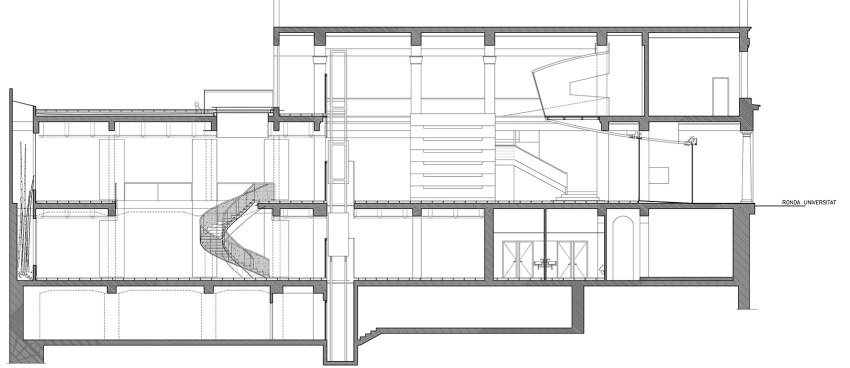

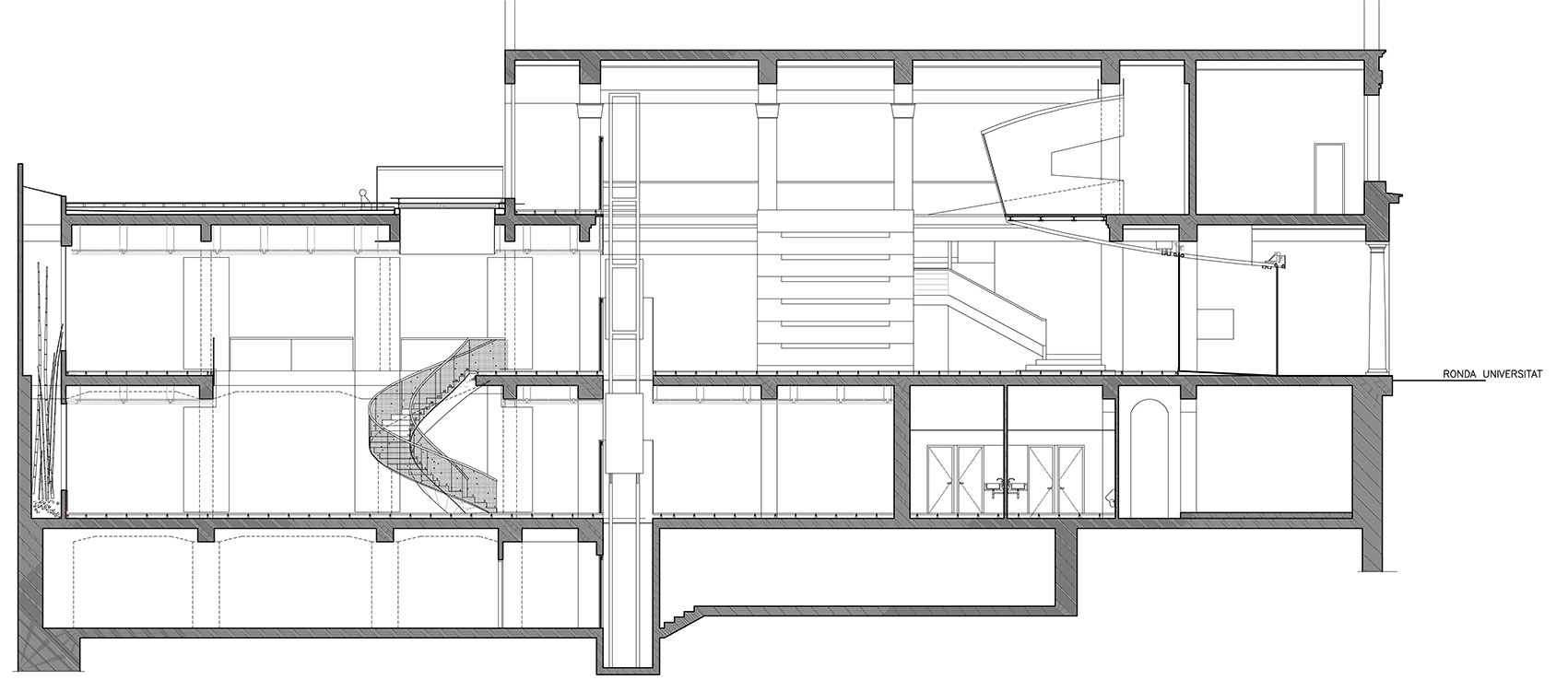

dp_MM_P_02Plantas, alzados y sección transversal.

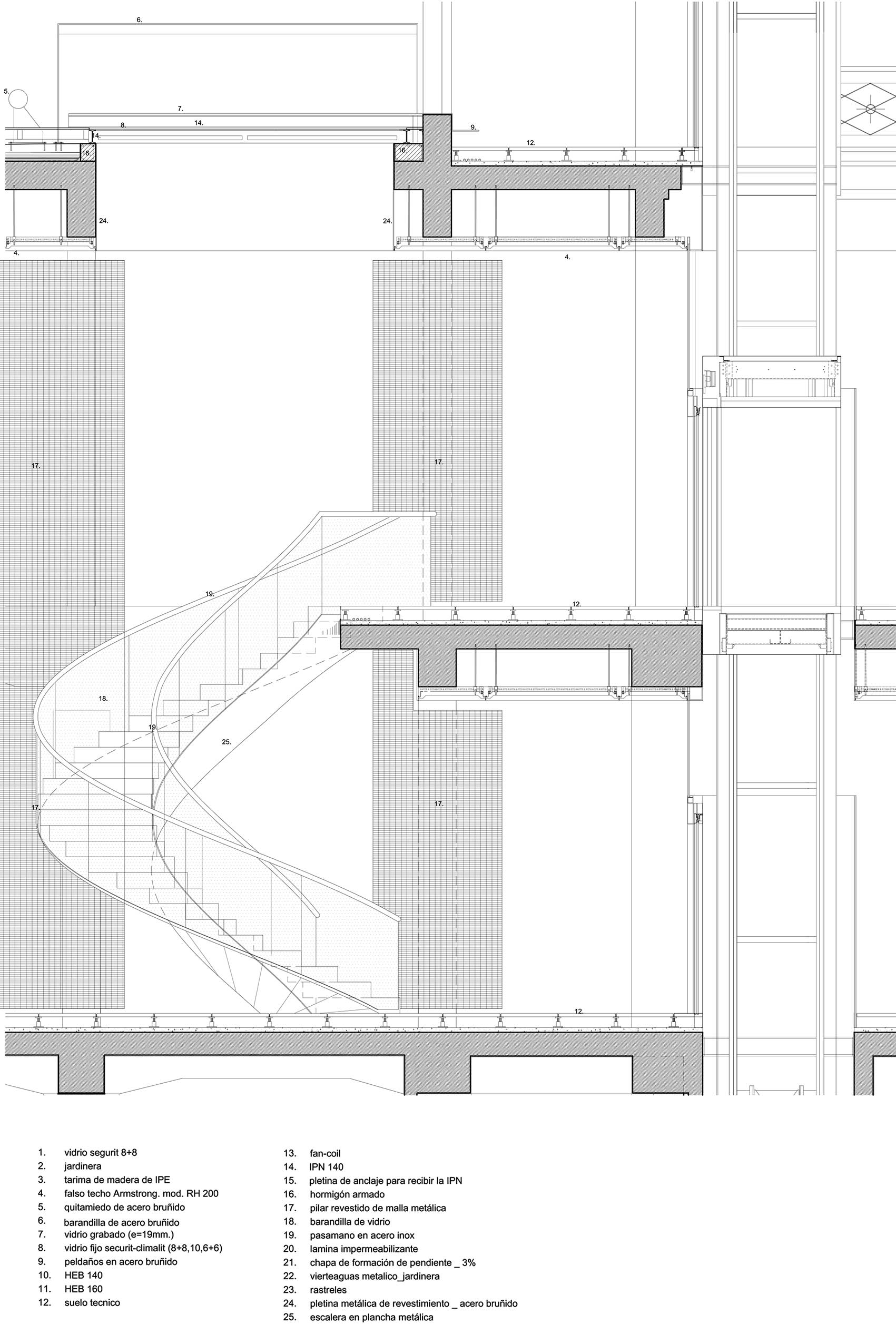

dp_MM_P_03Sección – Detalle escalera.

···

Proceso de construcción · Construction process

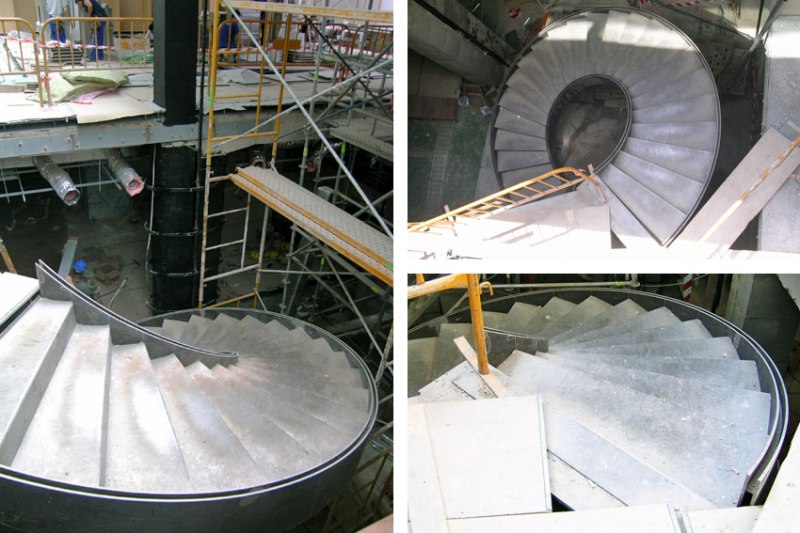

dp_MM_O_01El cuerpo de la escalera está ejecutado en taller mediante planchas de acero negro para pintar. Estas planchas están recortadas en varias secciones, dobladas en radios concéntricos para conseguir la geometría circular, y finalmente soldadas entre ellas.

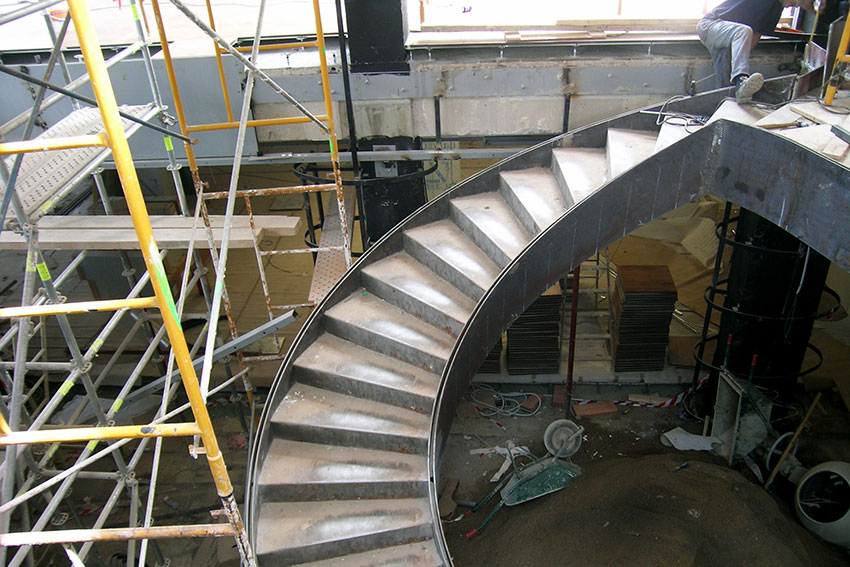

dp_MM_O_02El montaje de la escalera en obra se realiza mediante soldadura “in situ” de los extremos superior e inferior a los forjados de planta.

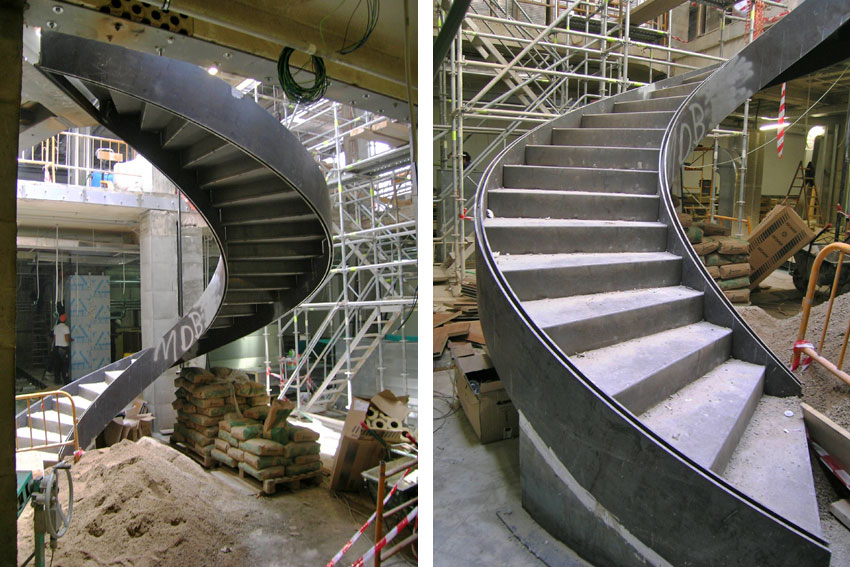

dp_MM_O_03La parte inferior de la escalera es vista, y refleja la geometría de los escalones. Todas las soldaduras están realizadas con preparación de cantos y posteriormente rebajadas mecánicamente mediante “la mola” (lijadora circular), de tal forma que no aparecen discontinuidades y las soldaduras se vuelven imperceptibles.

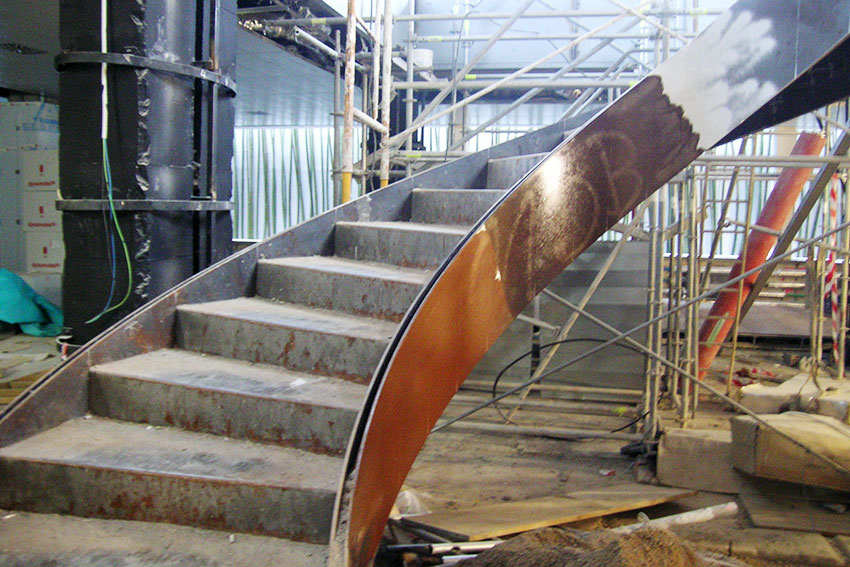

dp_MM_O_04El lateral de la escalera está formado por 2 chapas de acero separadas entre ellas lo suficiente para permitir alojar la barandilla de vidrio.

En toda la escalera se realiza un tratamiento de imprimación y pintado ignífugo que garantiza la resistencia al fuego de la misma.

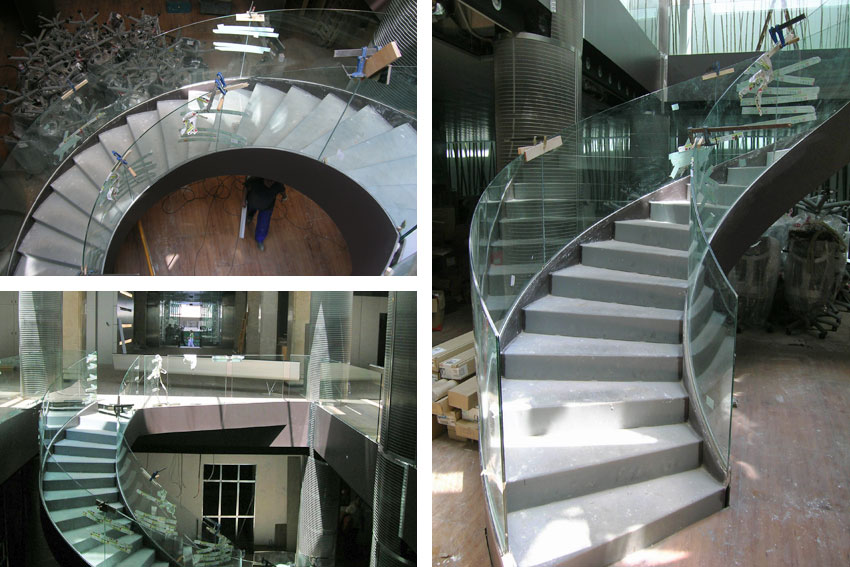

dp_MM_O_05Montaje de los vidrios curvos que forman la barandilla alojándolos en el espacio interior de las 2 chapas laterales.

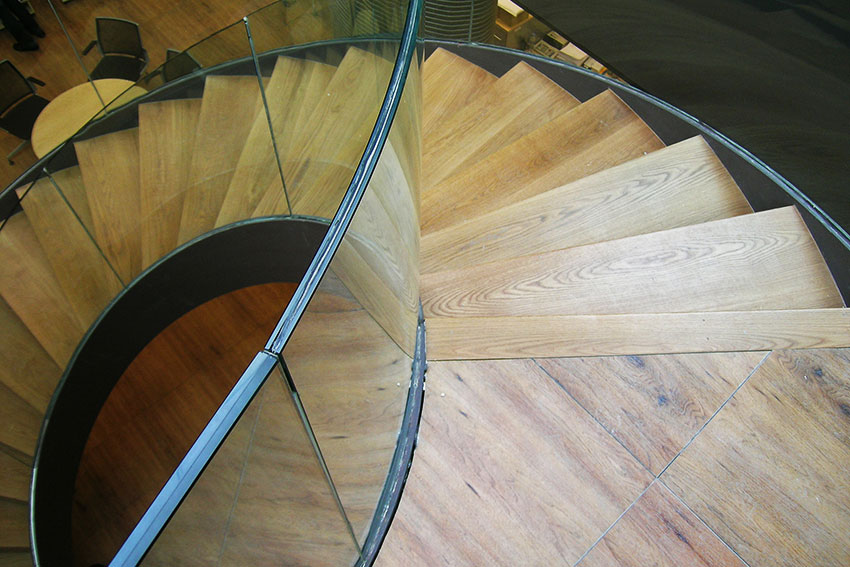

dp_MM_O_06Vista superior  de la escalera.

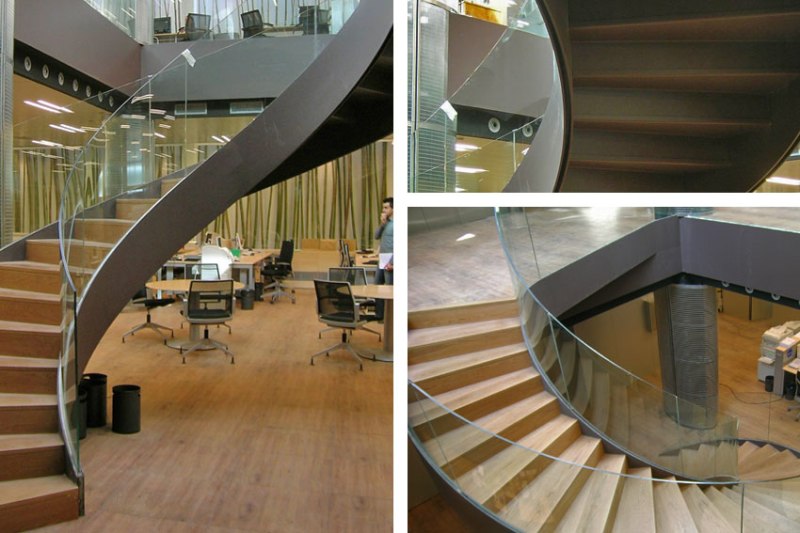

dp_MM_O_07Los escalones están acabados en madera de tal forma que se mantiene la continuidad de pavimentos con el suelo técnico de las plantas.

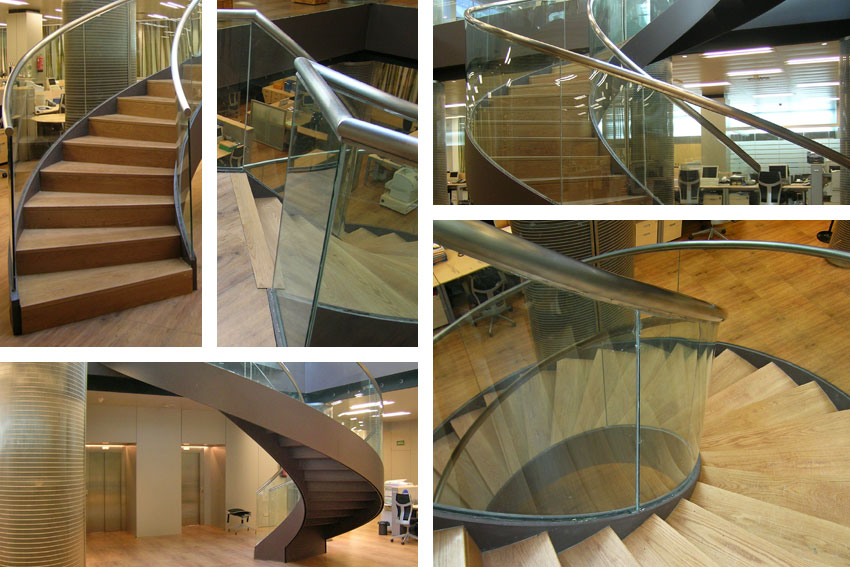

dp_MM_O_08El pasamanos de la barandilla está formado por un tubo de acero inoxidable situado en el canto superior del vidrio.

dp_MM_F_01© Lluís Sans

dp_MM_F_03© Lluís Sans

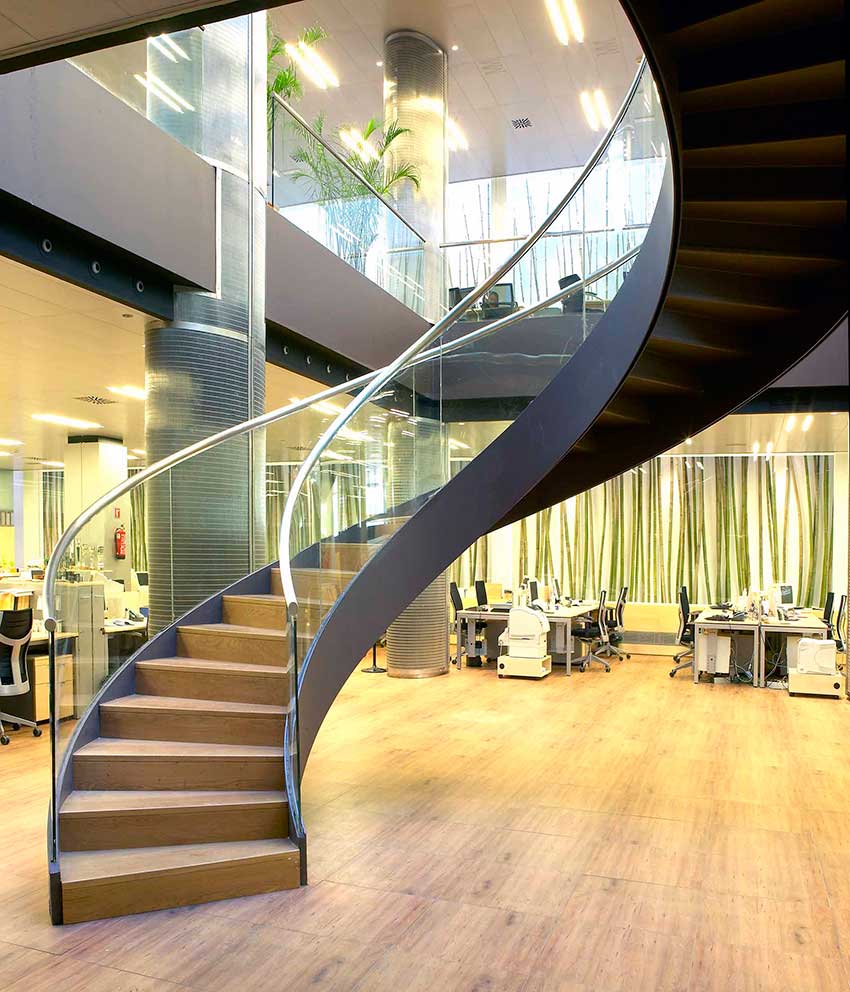

dp_MM_F_00© Lluís Sans

···

Créditos · Credits

·

Sede Mutua Madrileña, Barcelona | Octavio Mestre

Octavio-07+horizontal

·

Proyecto y Dirección de Obra · Design and constraction managemet:

OMa_logo

·

Dirección de Ejecución · Constraction supervision:

Marta Guillén

·

Estructura · Structure:

BOMAINPASA

·

Instalaciones · Technical facilities:

Ismael Albarrán (Promec)

Doymo (legalizaciones)

·

Constructora · Contractor:

COMARVA

·

Promotor · Cliente:

Mutua Madrileña

·

Fotografías · Pictures:

© Lluís Sans | © Octavio Mestre
