Rehabilitación cubierta sandwich · Sandwich deck rehabilitation | BCQ arquitectura barcelona

Reforma interior despacho de arquitectura.

logo_BCQ

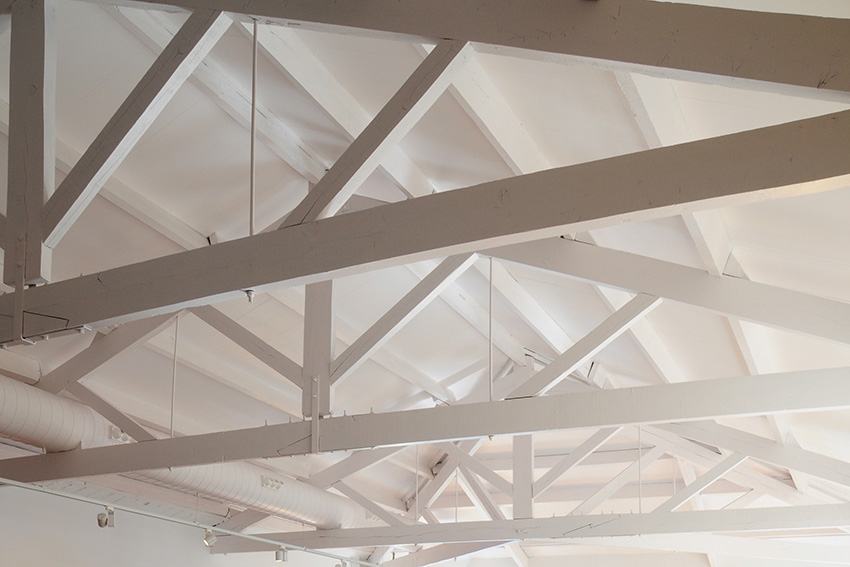

00_Cubierta_BCQ

···

Documentación técnica · Technical documentation

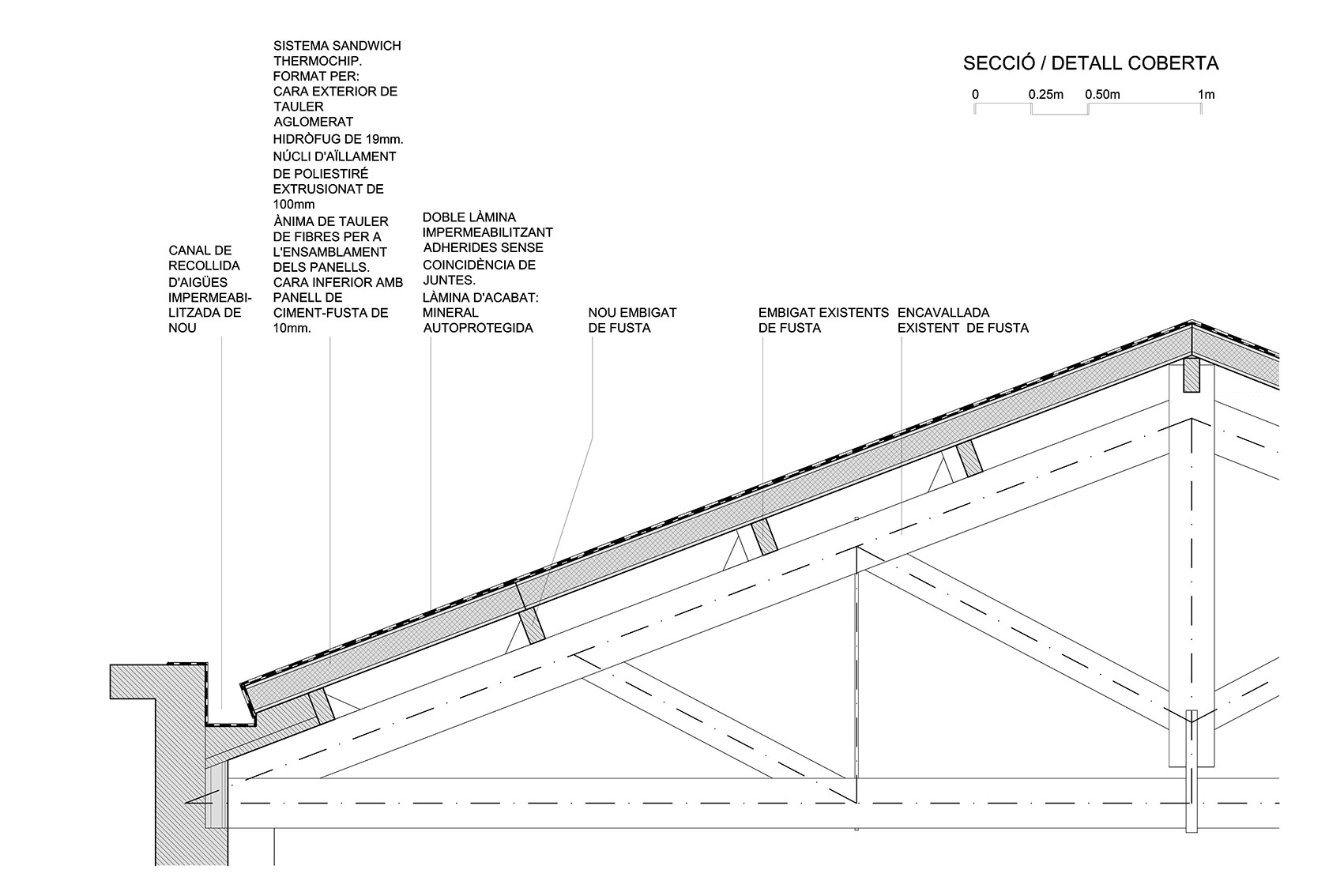

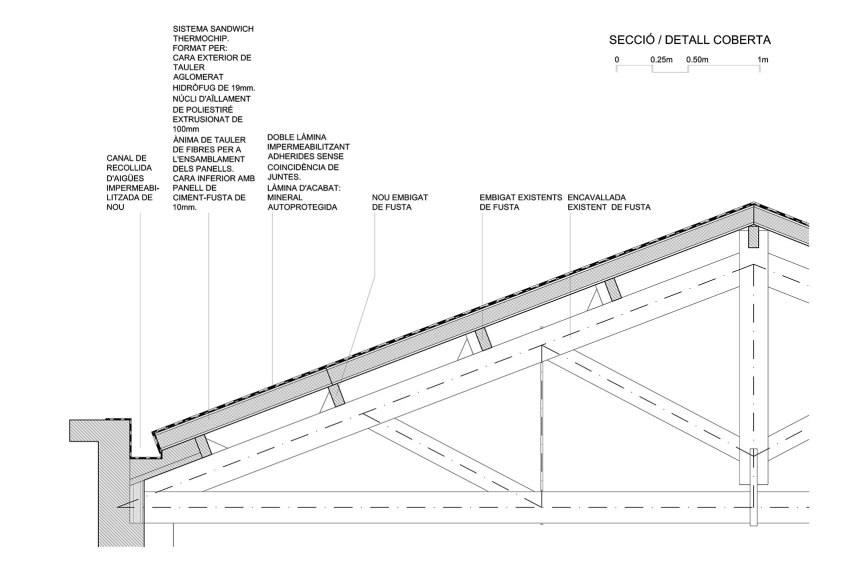

00_detalle_Cubierta_BCQDetalle sección cubierta.

···

Proceso de construcción · Construction process

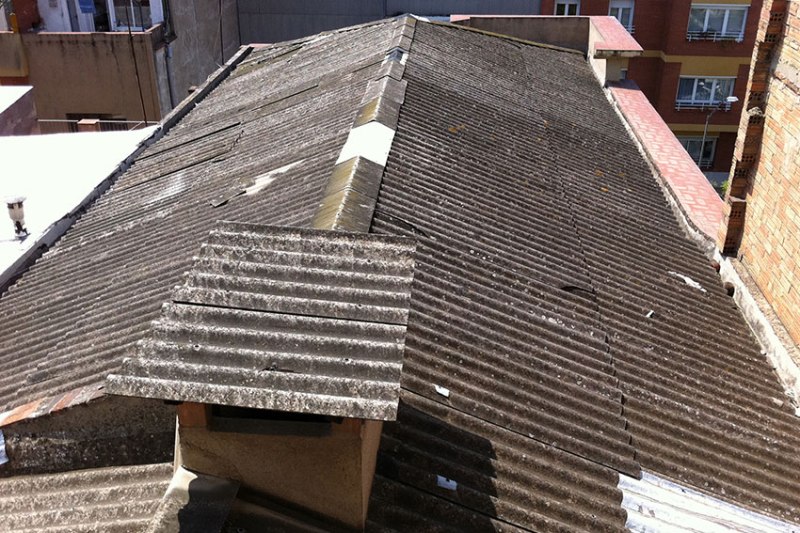

02_Cubierta_BCQCubierta original de fibrocemento.

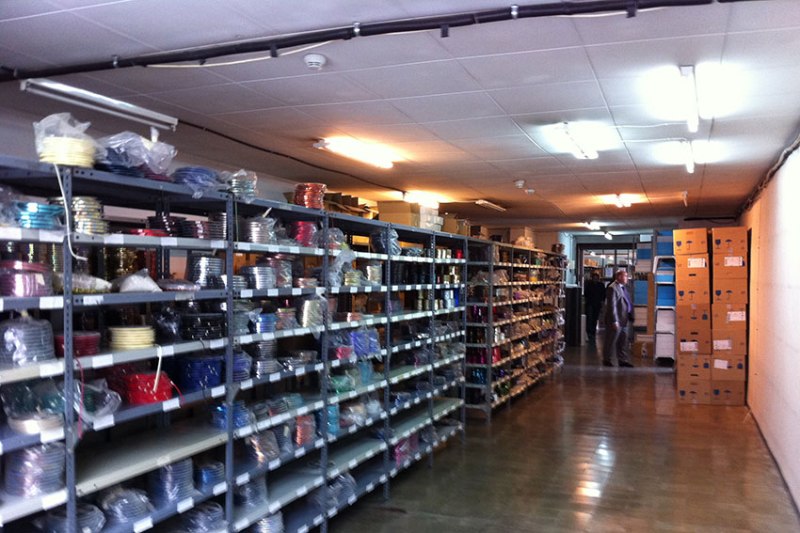

01_Cubierta_BCQEspacio interior bajo cubierta utilizado como almacén.

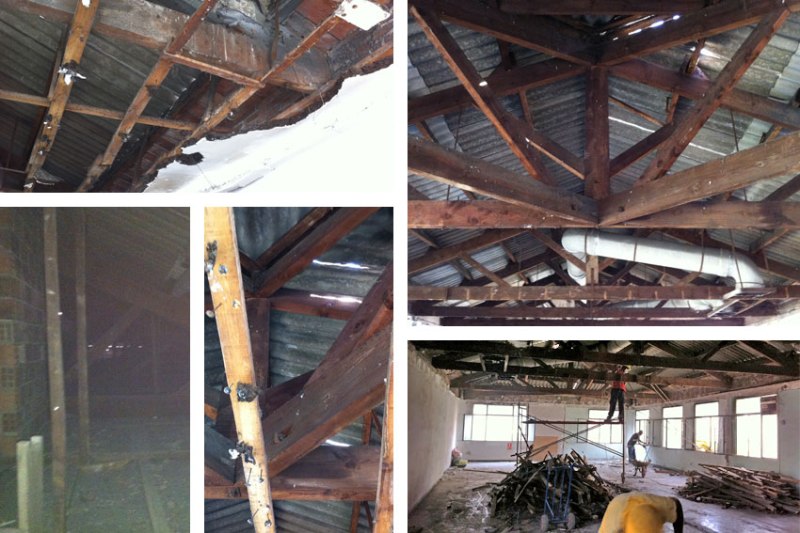

04_Cubierta_BCQSe retira el falso techo y las instalaciones con la finalidad de abrir el espacio y dejar vista la estructura existente  formada por cerchas de madera.

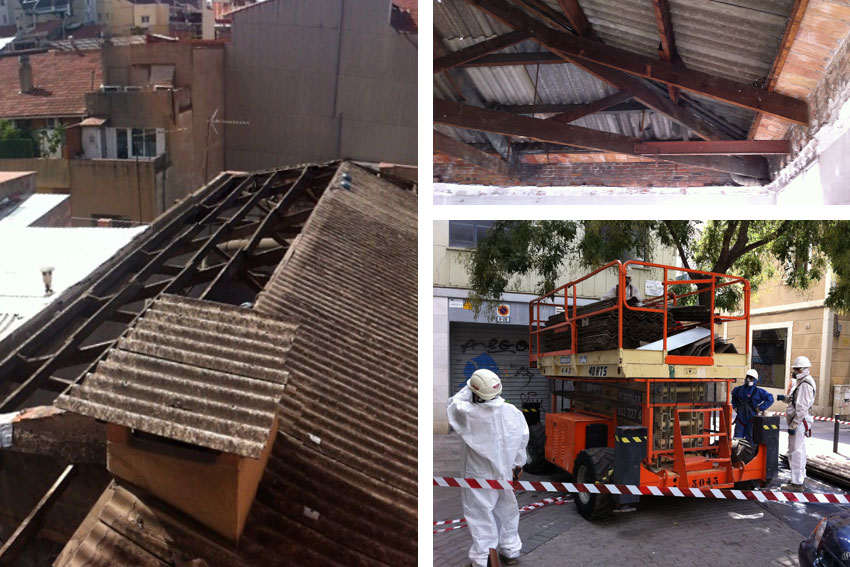

06_Cubierta_BCQPara retirar la cubierta se requiere un equipo especializado, debido a que fue realizada con placas onduladas de fibrocemento, el cual es un material peligroso de manipular. Cuando el fibrocemento se rompe propaga partículas que al ser inhaladas pueden causar serios problemas de salud. Originalmente, para la fabricación del fibrocemento se utilizaba amianto como fibra de refuerzo, pero cuándo se hicieron patentes los problemas de asbestosis que éste provocaba, se fueron eliminando del sector de la construcción.

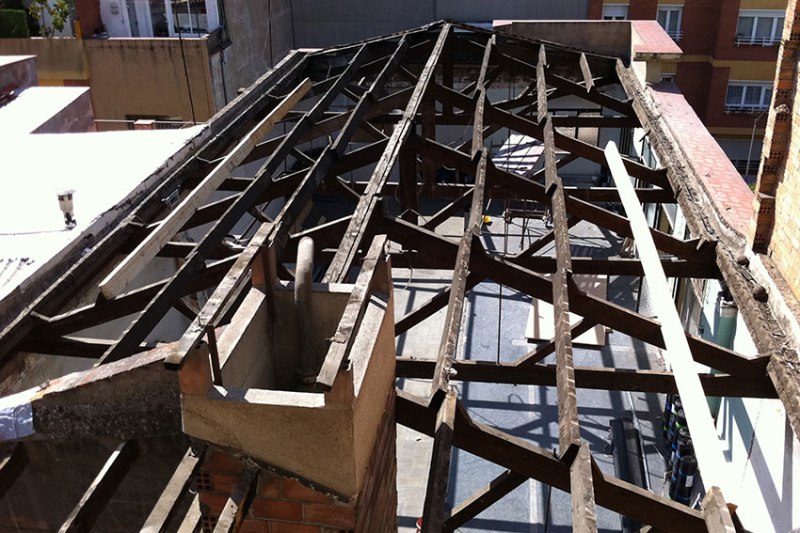

07_Cubierta_BCQUna vez retirada la totalidad de la cubierta, se sustituyen las vigas deterioradas por otras nuevas.

08_Cubierta_BCQVista del espacio interior abierto.

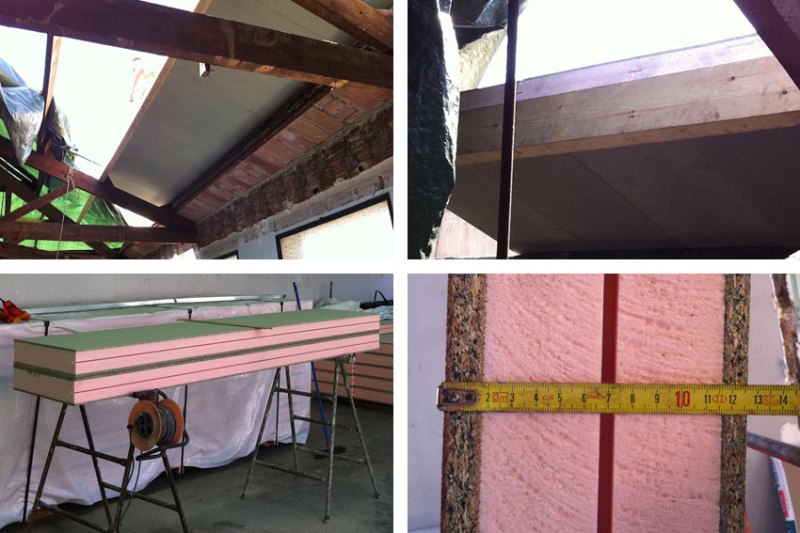

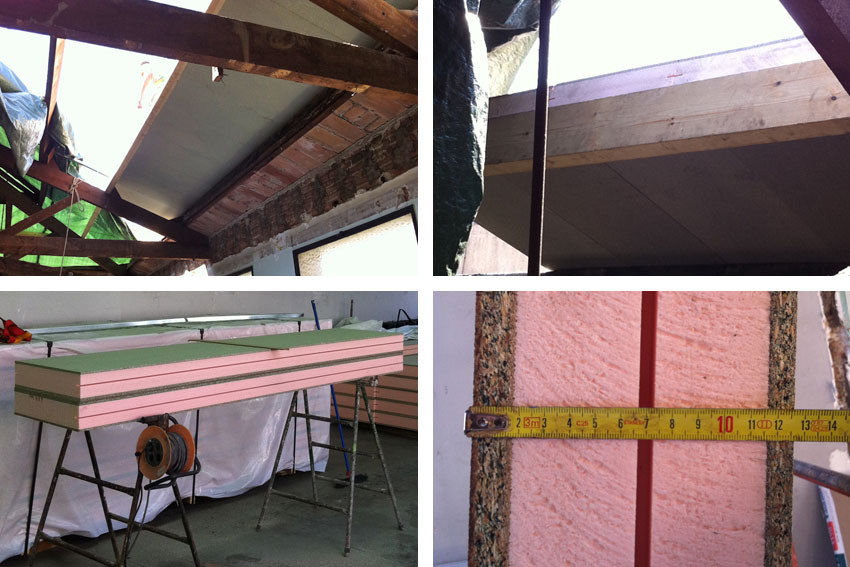

09_Cubierta_BCQLa nueva cubierta se realiza mediante un sistema sandwich formado por un tablero aglomerado hidrófugo de 19 mm en la cara exterior, un núcleo de aislante de poliestireno extruido de 100 mm y en la cara interior un segundo tablero formado a partir de virutas de madera y cemento portland de 10 mm. Este sistema se fija sobre las vigas de madera y los paneles sandwich se ensamblan entre ellos con un alma de tablero de fibras.

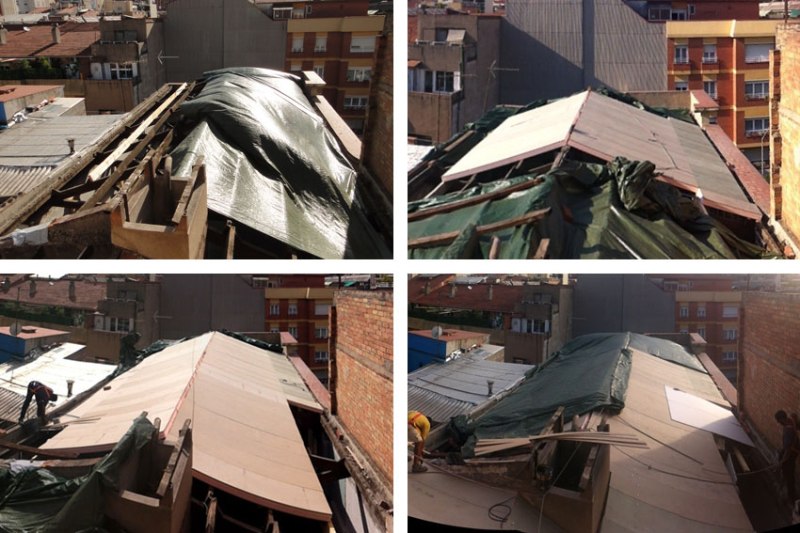

10_Cubierta_BCQMontaje de los paneles sandwich de cubierta. Durante el proceso de montaje se utilizó una lona de protección a las inclemencias meteorológicas.

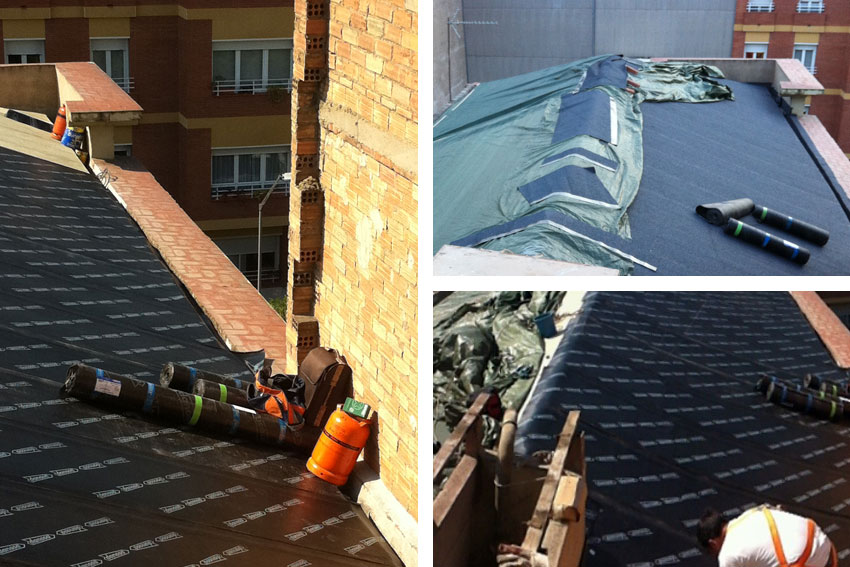

11_Cubierta_BCQ La impermeabilización de la cubierta se realiza con una doble lámina impermeabilizante adherida sin coincidencia de juntas y acabado con lámina mineral autoprotegida.

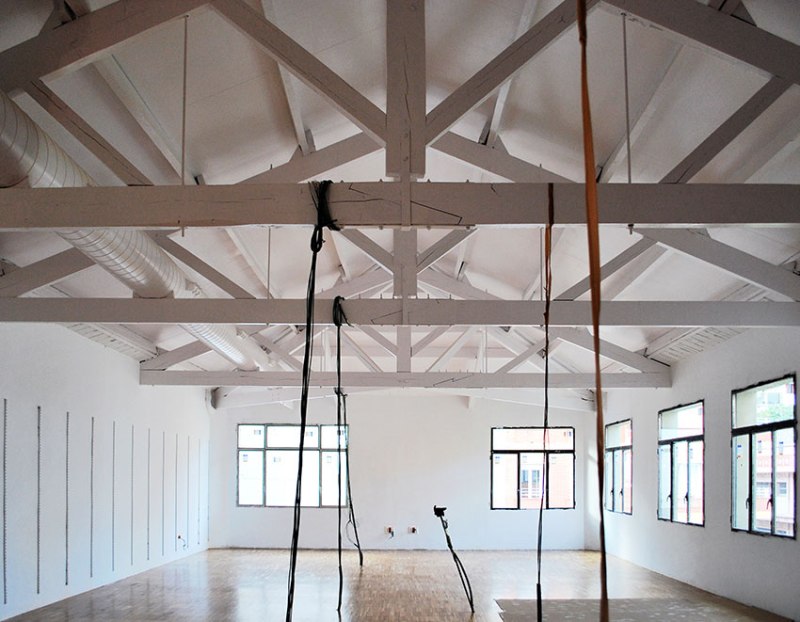

12_Cubierta_BCQUna vez finalizados los trabajos exteriores de cubierta, se homogeneiza el espacio pintando todos los elementos que forman la cubierta y las instalaciones en color blanco.

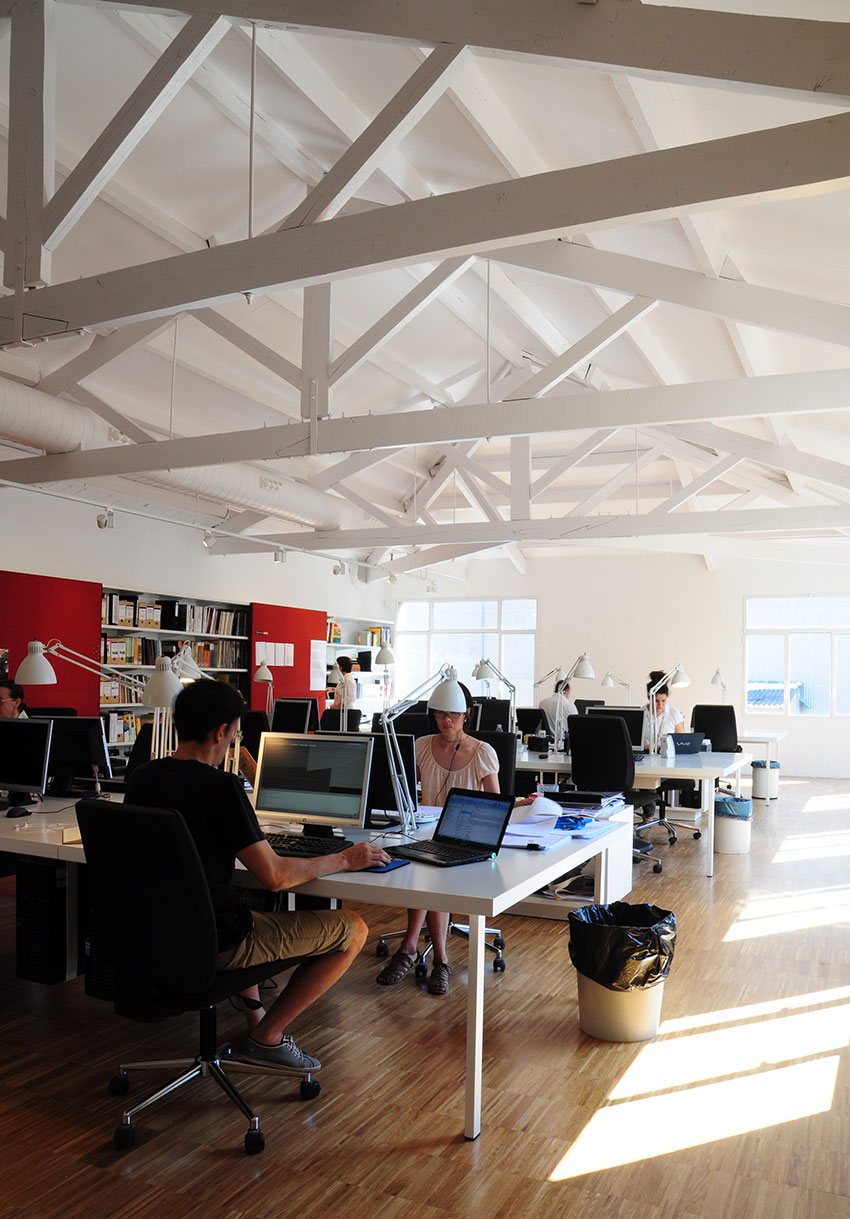

13_Cubierta_BCQEspacio de trabajo.

···

Créditos · Credits

·

Reforma del despacho BCQ arquitectura barcelona

·

BCQ_equipo

Proyecto y Dirección de Obra · Design and constraction managemet:

logo_BCQ

·

Fotografías · Pictures:

BCQ Arquitectura Barcelona
