Panel hormigón blanco texturizado · Textured white concrete panel | Josep Ferrando + Sergi Serrat

Comisaría de Policía Local en Salt, Girona.

Josep Ferrando + Sergi Serrat

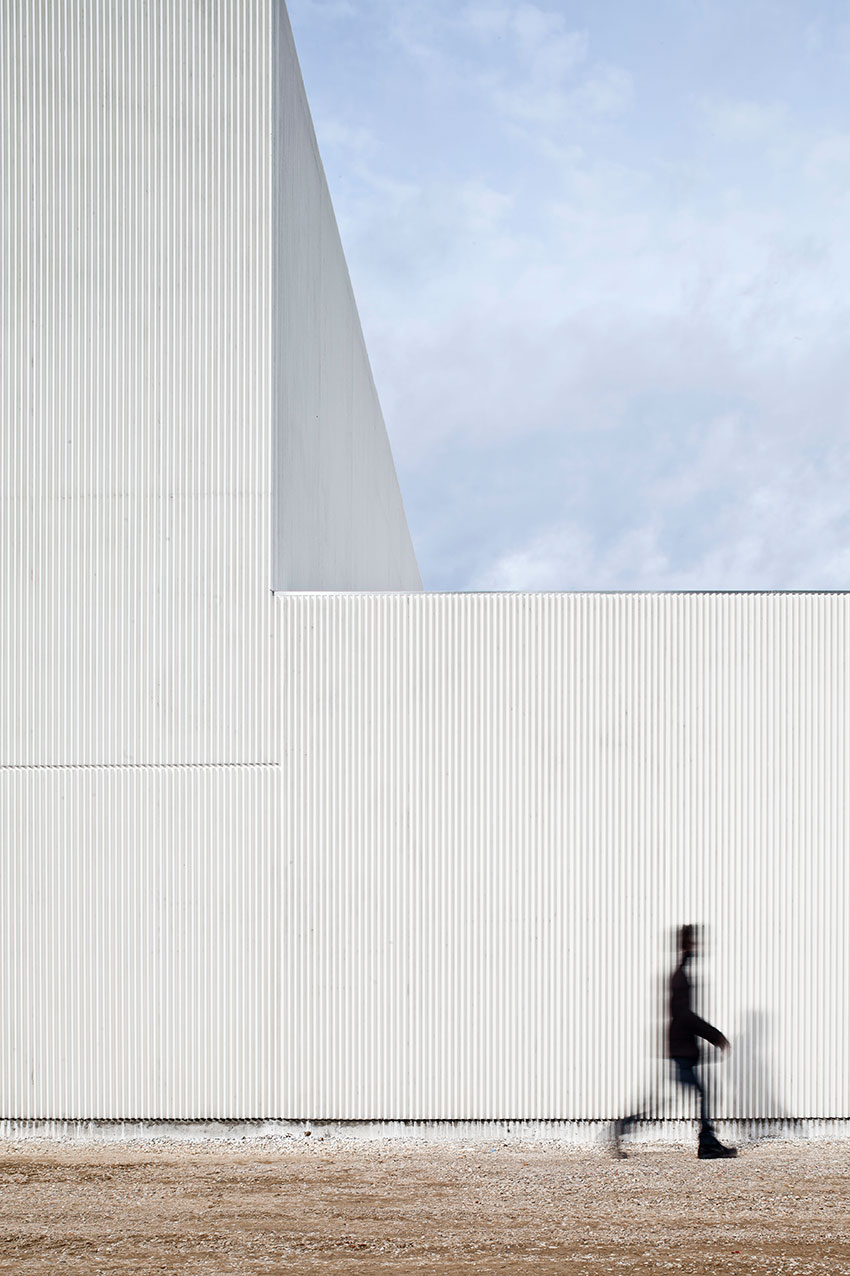

dp_Comissaria_salt_F_5© Adrià Goula

···

Documentación técnica · Technical documentation

Edificio: su necesidad de introversión, debido a la privacidad, seguridad, etc. conlleva a la decisión por una volumetría compacta, con poca fachada y aberturas… una volumetría que a la vez provoca una presencia plástica importante, a la escala de todos los fragmentos de espacio verde y equipamientos del contexto.

Programa: la distribución se organiza mediante un sistema continuo de patios que, además de iluminar y permitir la ventilación de las estancias, le confiere un carácter mediterráneo a la propuesta… la asociación entre patios y estructura, nos ofrece unas distancias estructurales muy razonables de fácil construcción, y la posibilidad de tener un espacio totalmente diáfano en caso de posibles cambios, donde los patios configuran un ritmo asimétrico, con el fin de ubicar a un lado las piezas de menor tamaño del programa y las mayores en el otro lado.

Fachada: la volumetría de un edificio monolítico con ausencia de huecos permite trabajar con la textura del material prefabricado de hormigón, que repite el ritmo vertical de una secuencia de árboles, dialogando con el espacio verde frontal.

Zonificación: se distribuye en tres plantas… la planta baja donde se ubica en un extremo los usos públicos y en el otro los privados, ambos separados por el núcleo vertical que comunica con: la parte semi-privada de planta primera, que se coloca encima de la parte pública, con el fin de enfatizar, a modo de testa, la entrada principal; y el sótano, donde encontramos las dependencias asociadas a las celdas y el aparcamiento… esta configuración evita cualquier cruce entre lo público y lo privado…

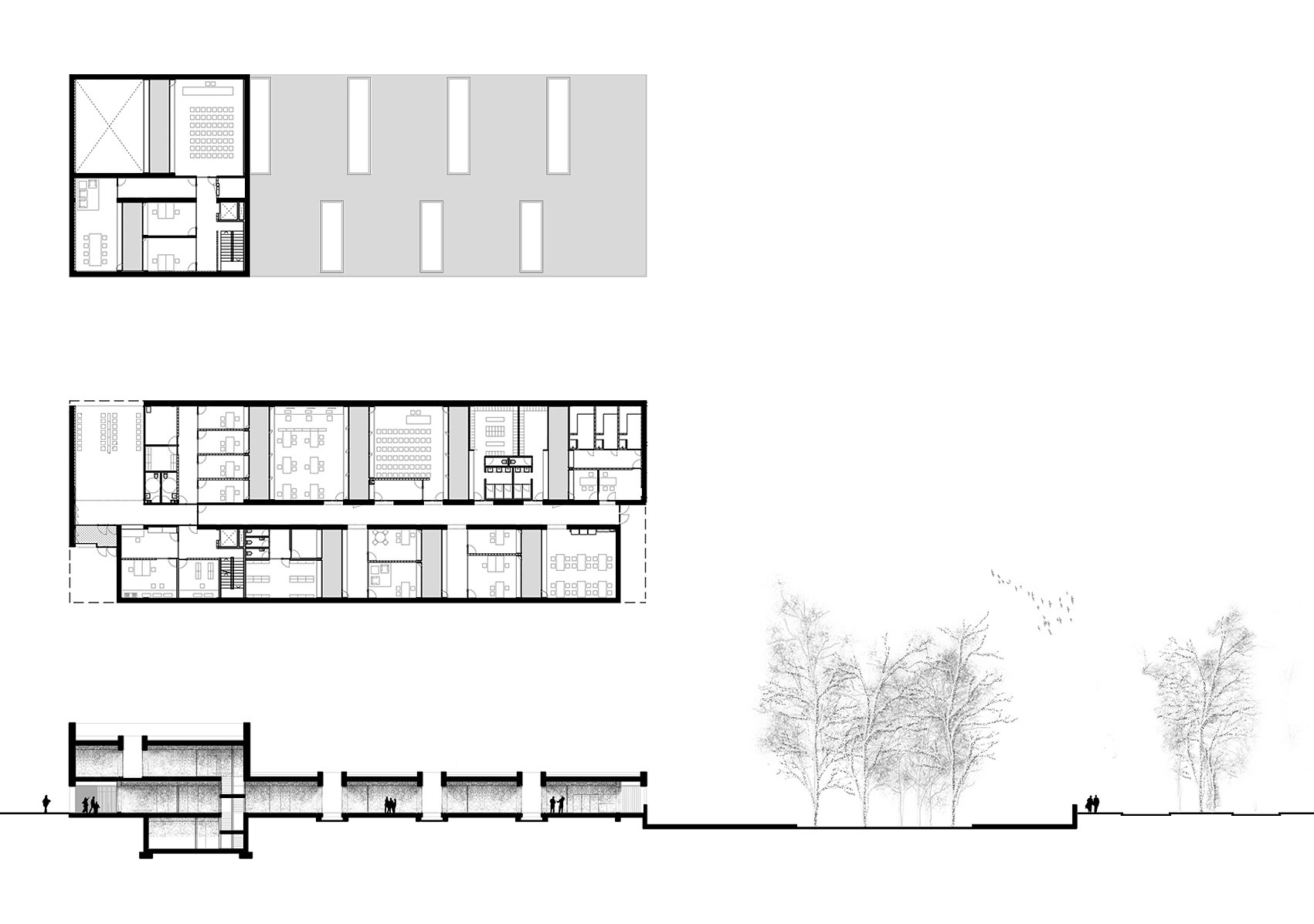

dp_Comissaria_salt_plano01 Plantas y sección longitudinal.

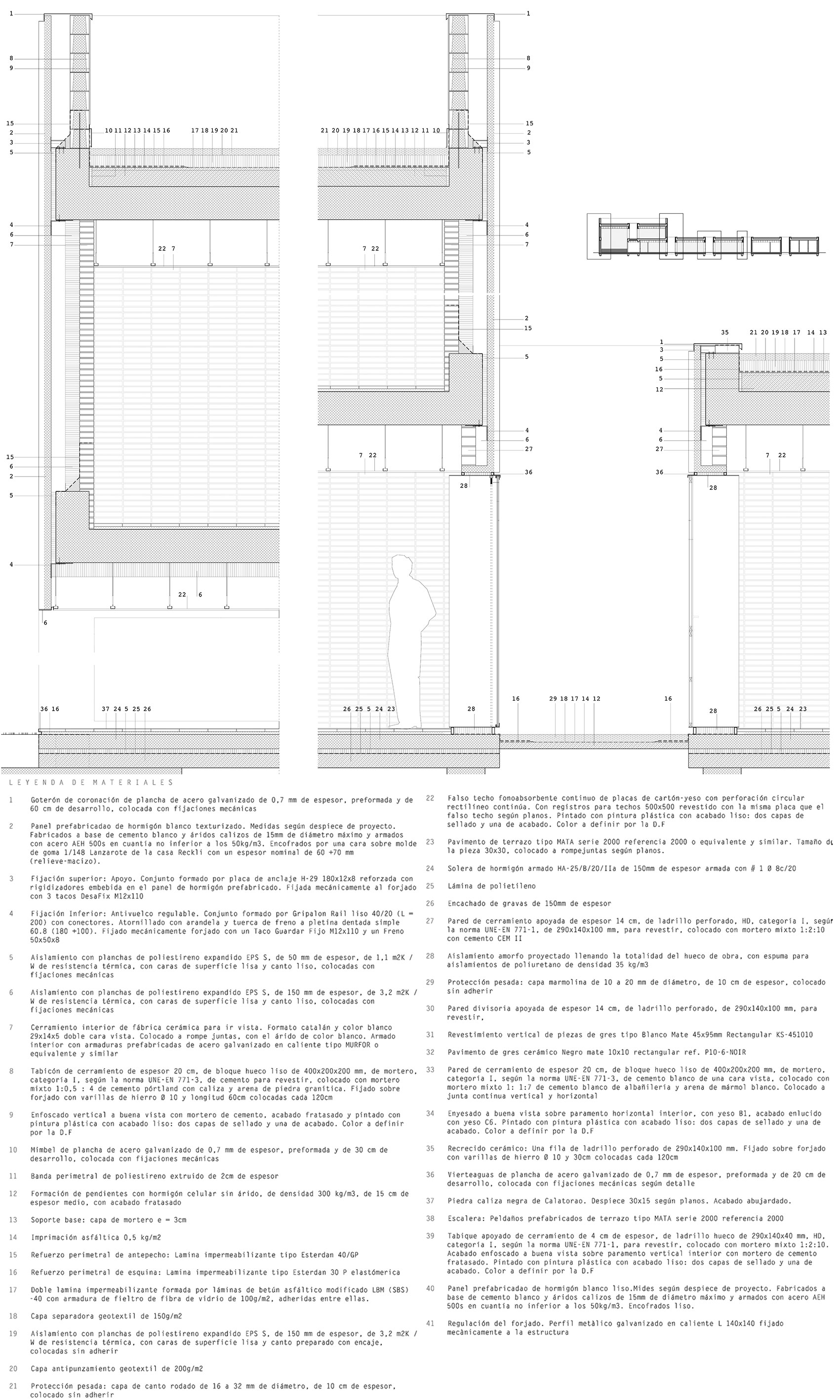

dp_Comissaria_salt_plano01Sección detalle fachada.

···

Proceso de construcción · Construction process

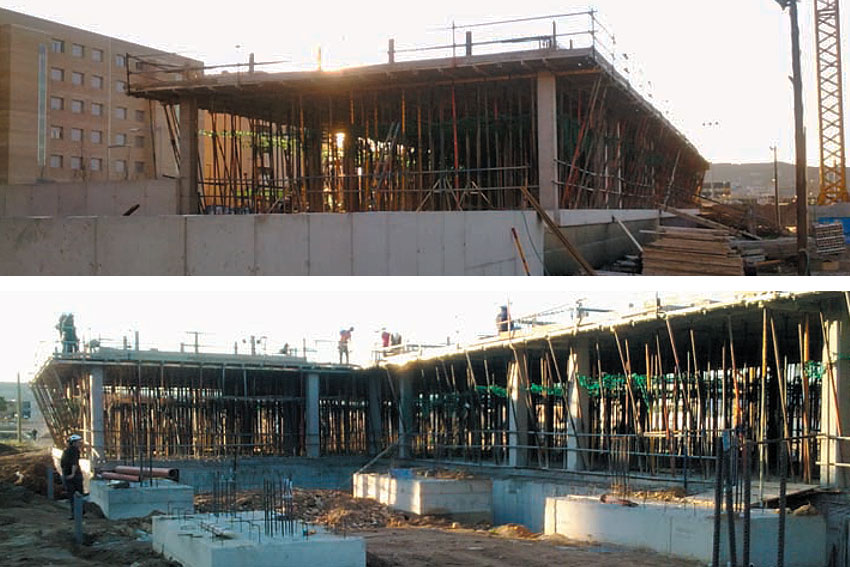

dp_Comissaria_salt_01La estructura principal, pilares y forjados, en hormigón armado.

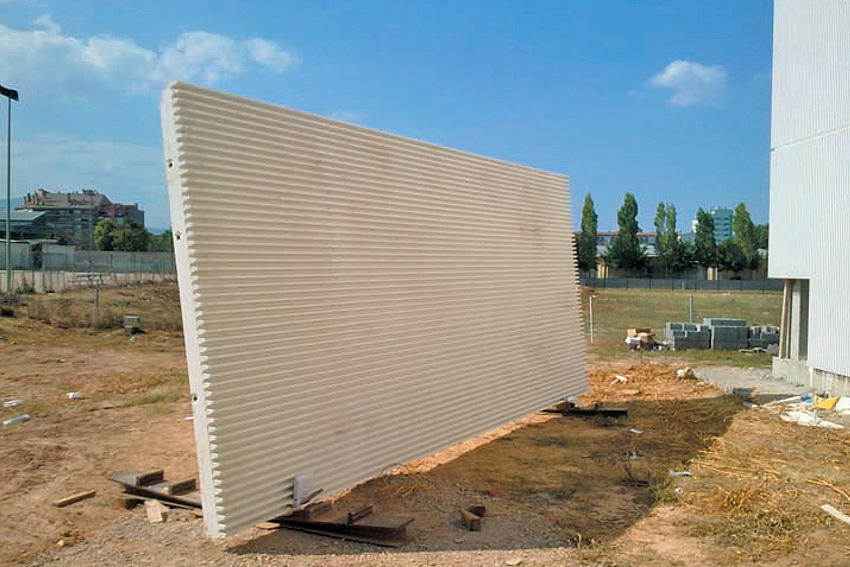

dp_Comissaria_salt_02Panel prefabricado de hormigón blanco texturizado. Fabricado a base de cemento blanco y áridos calizos de 15mm de diámetro máximo y armados con acero AEH 500s en cuantía no inferior a los 50kg/m3. Encofrados por una cara sobre molde de goma 1/148 Lanzarote de la casa Reckli con un espesor nominal de 60 + 70 mm (relieve macizo).

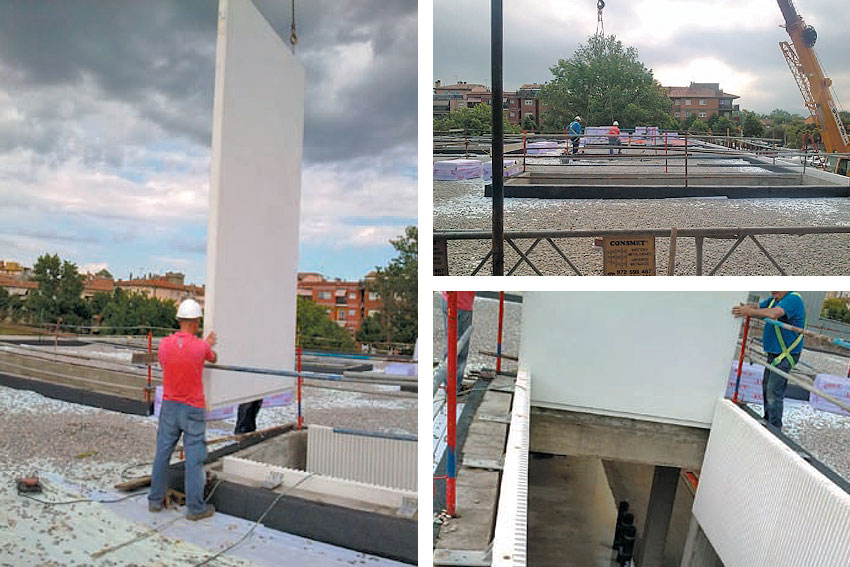

dp_Comissaria_salt_03Proceso de montaje de los paneles de hormigón en la fachada.

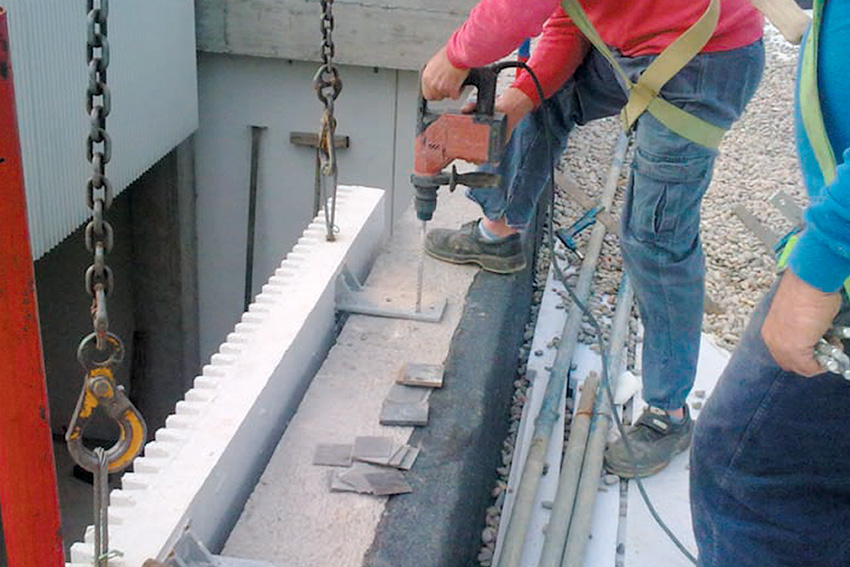

dp_Comissaria_salt_04Fijació superior: Apoyo. Conjunto formado por placa de anclaje H-29 180x12x8 reforzada con rigidizadores embebida en el panel de hormigón prefabricado. Fijada mecánicamente al forjado con 3 tacos DesaFix M12x110

Fijación inferior: Antivuelco regulable. Conjunto formado por Gripalon Rail liso 40/20 (L=200) con conectores. Atornillado con arandela y tuerca de freno a pletina dentada simple 60.8 (180+100). Fijado mecánicamente al forjado con un Taco Guardar Fijo M12x110 y un freno 50x50x8.

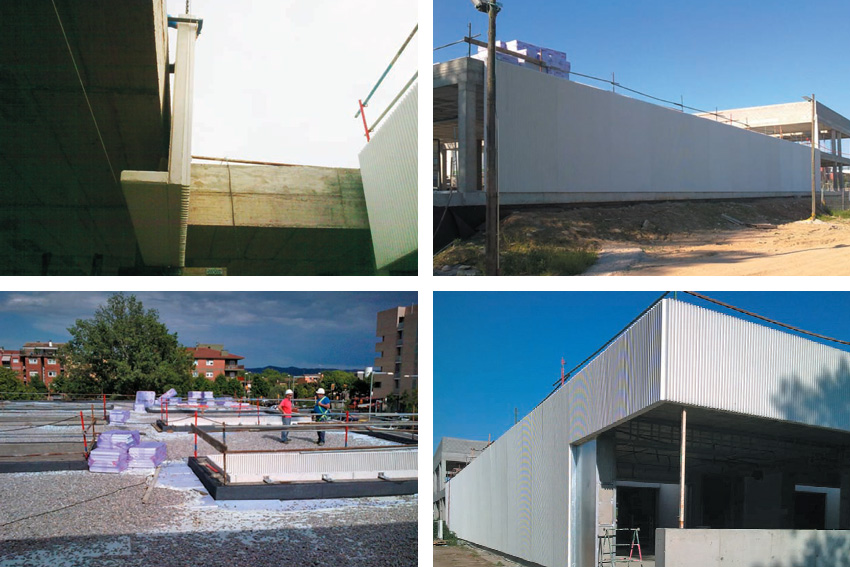

dp_Comissaria_salt_05Montaje de los paneles en los patios interiores y los paneles exteriores de fachada.

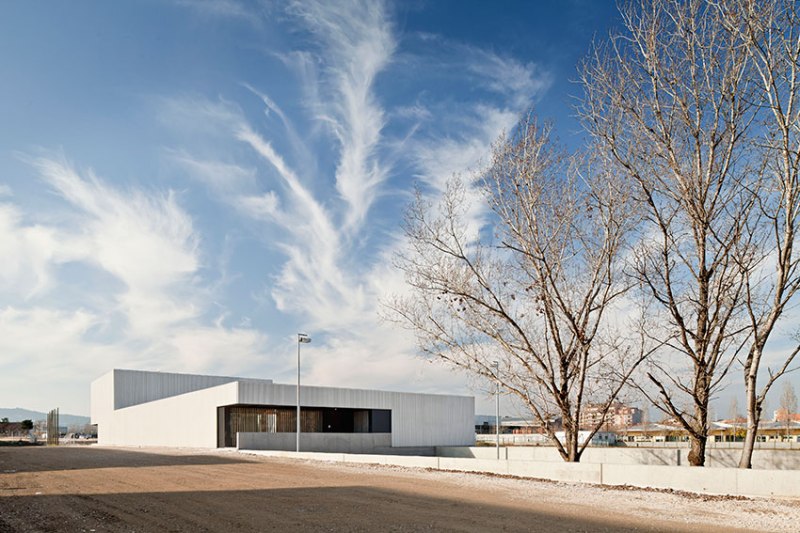

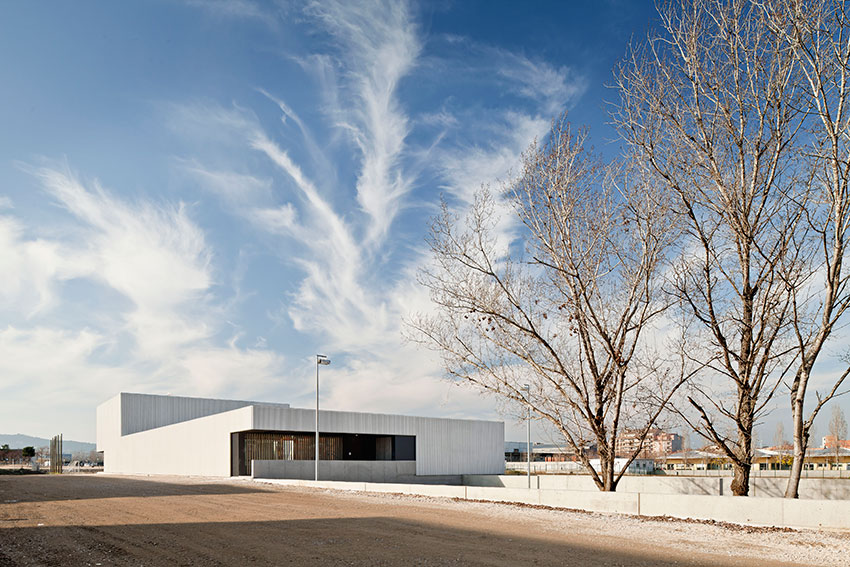

dp_Comissaria_salt_F_3

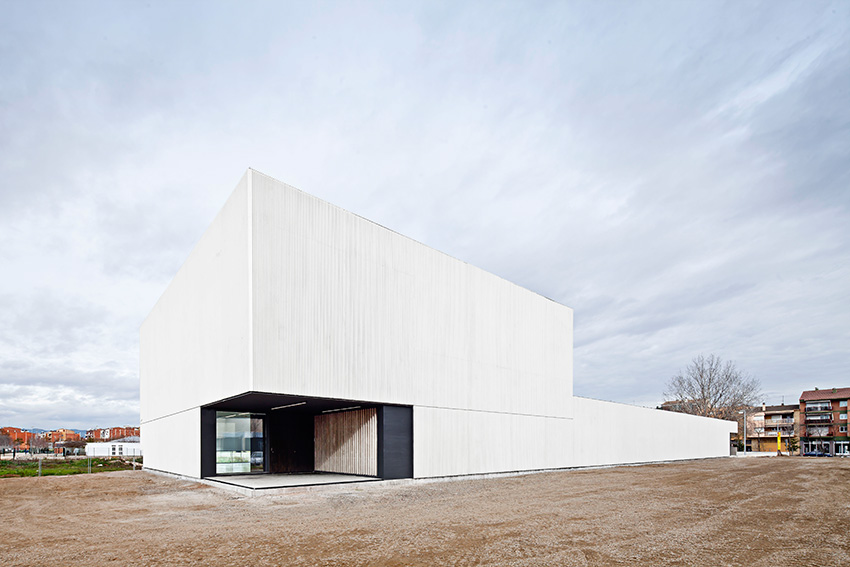

dp_Comissaria_salt_F_4

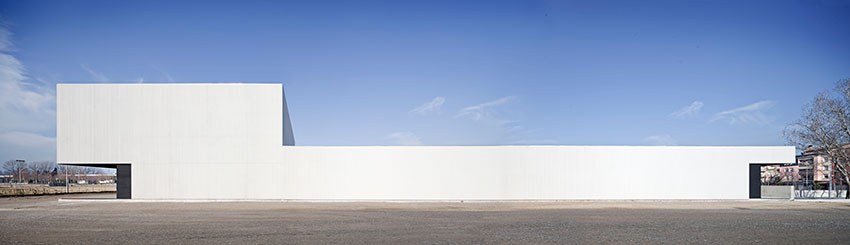

dp_Comissaria_salt_F_1

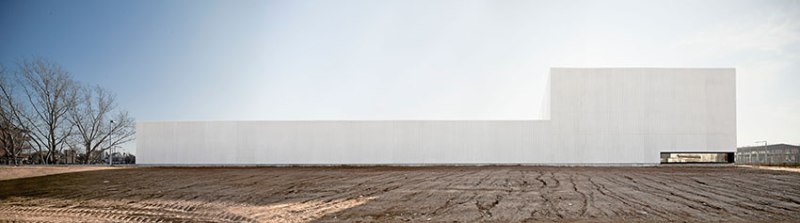

dp_Comissaria_salt_F_2

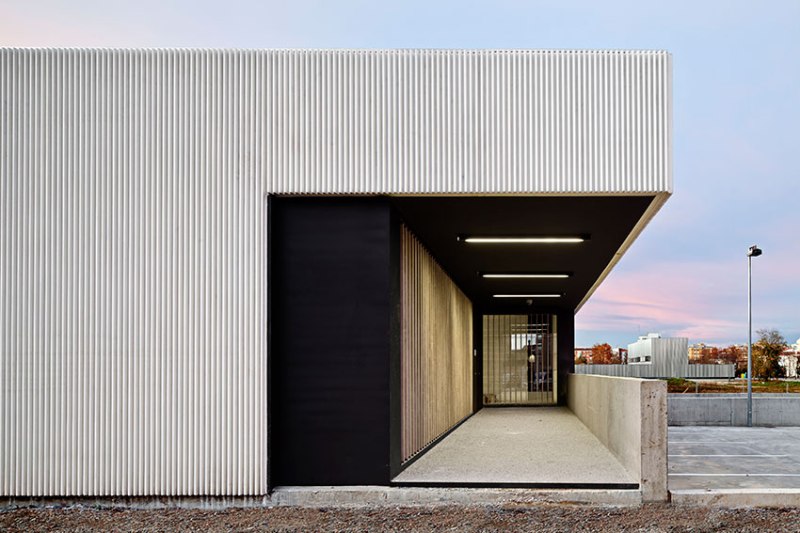

dp_Comissaria_salt_F_7

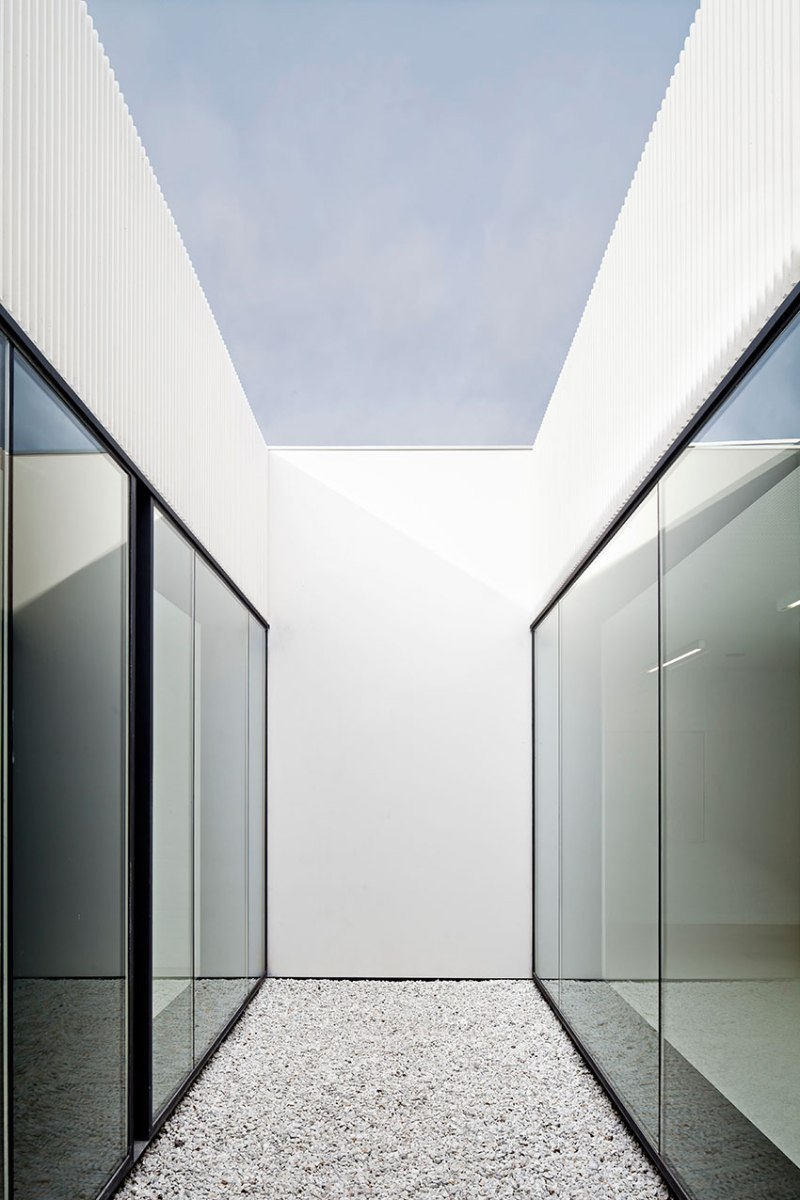

dp_Comissaria_salt_F_6© Adrià Goula

···

Créditos · Credits

·

Comisaría de Policía Local en Salt | Josep Ferrando | Sergi Serrat

photo_josepJosep Ferrando

dp_sergi_serrat_BNSergi Serrat

·

Proyecto y Dirección de Obra · Design and constraction managemet:

Josep Ferrando Bramona | Sergi Serrat

·

Estructura · Structure:

NB-35 Barcelona

·

Instalaciones · Technical facilities:

Eletresjota

·

Constructora · Contractor:

Construccions Alsina

·

Promotor · Cliente:

Ayuntamiento de Salt

·

Fotografías · Pictures:

© Adrià Goula | Josep Ferrando Bramona | Sergi Serrat
