Fachada modular de hormigón · Modular concrete façade | Josep Ferrando + Pere Joan Ravetllat + Carme Ribas

Campus Universitario URV, Tortosa.

Josep Ferrando + Pere Joan Ravetllat + Carme Ribas

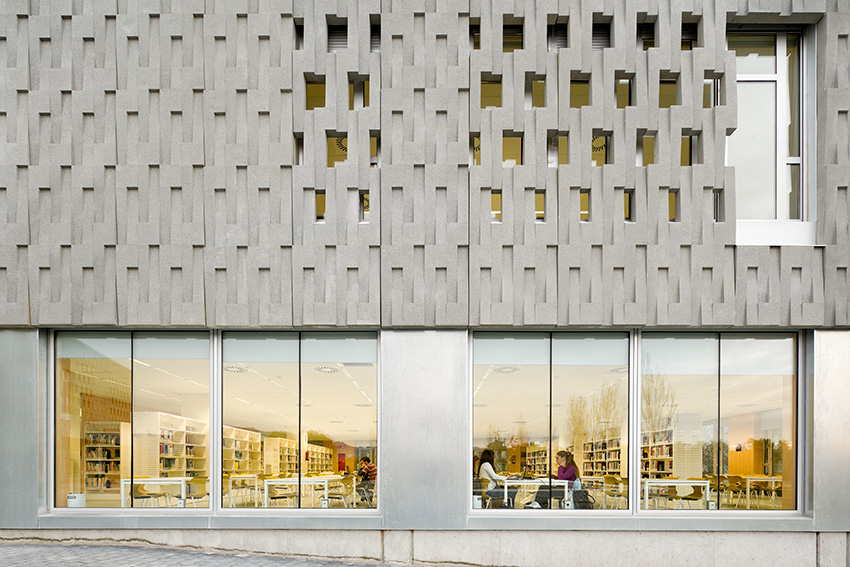

00_dp_Campus-terres-Ebre-4© Pedro Pegenaute

···

Documentación técnica · Technical documentation

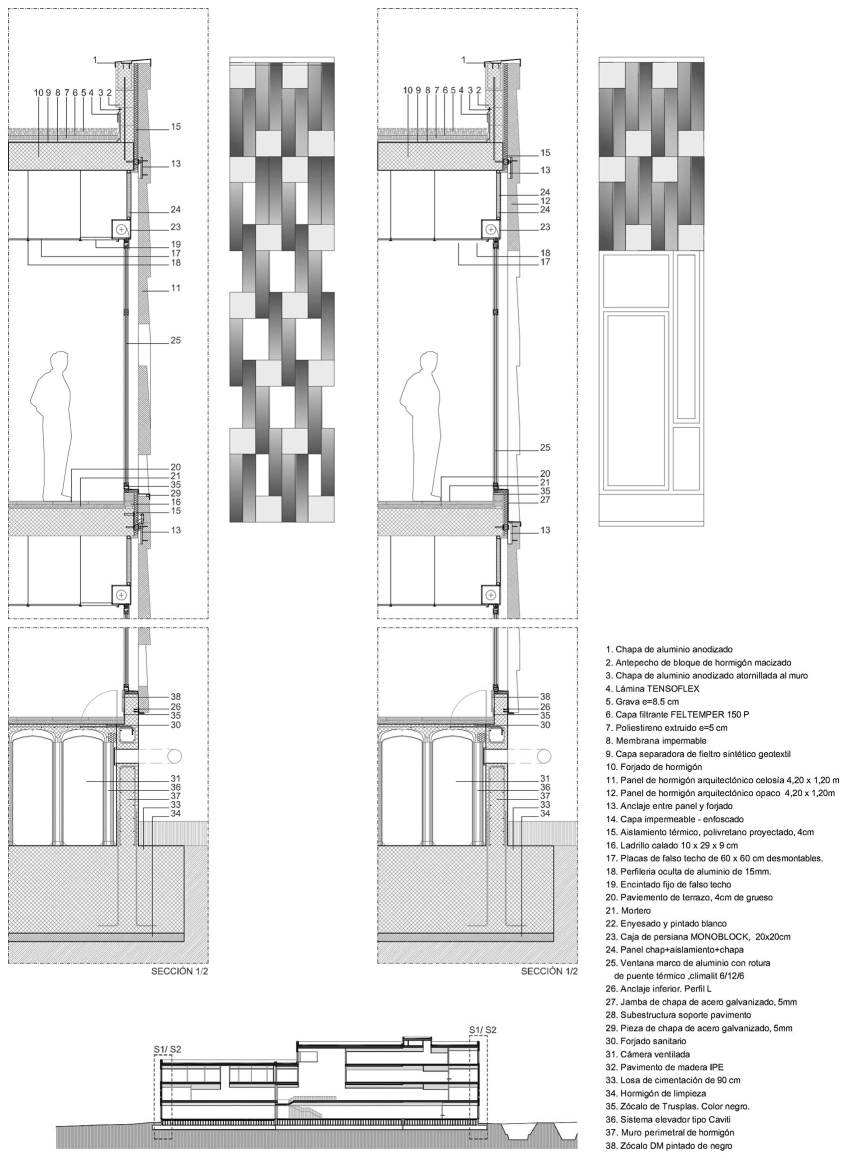

00_dp_Planos_C_terres-Ebre-2Sección detalle fachada.

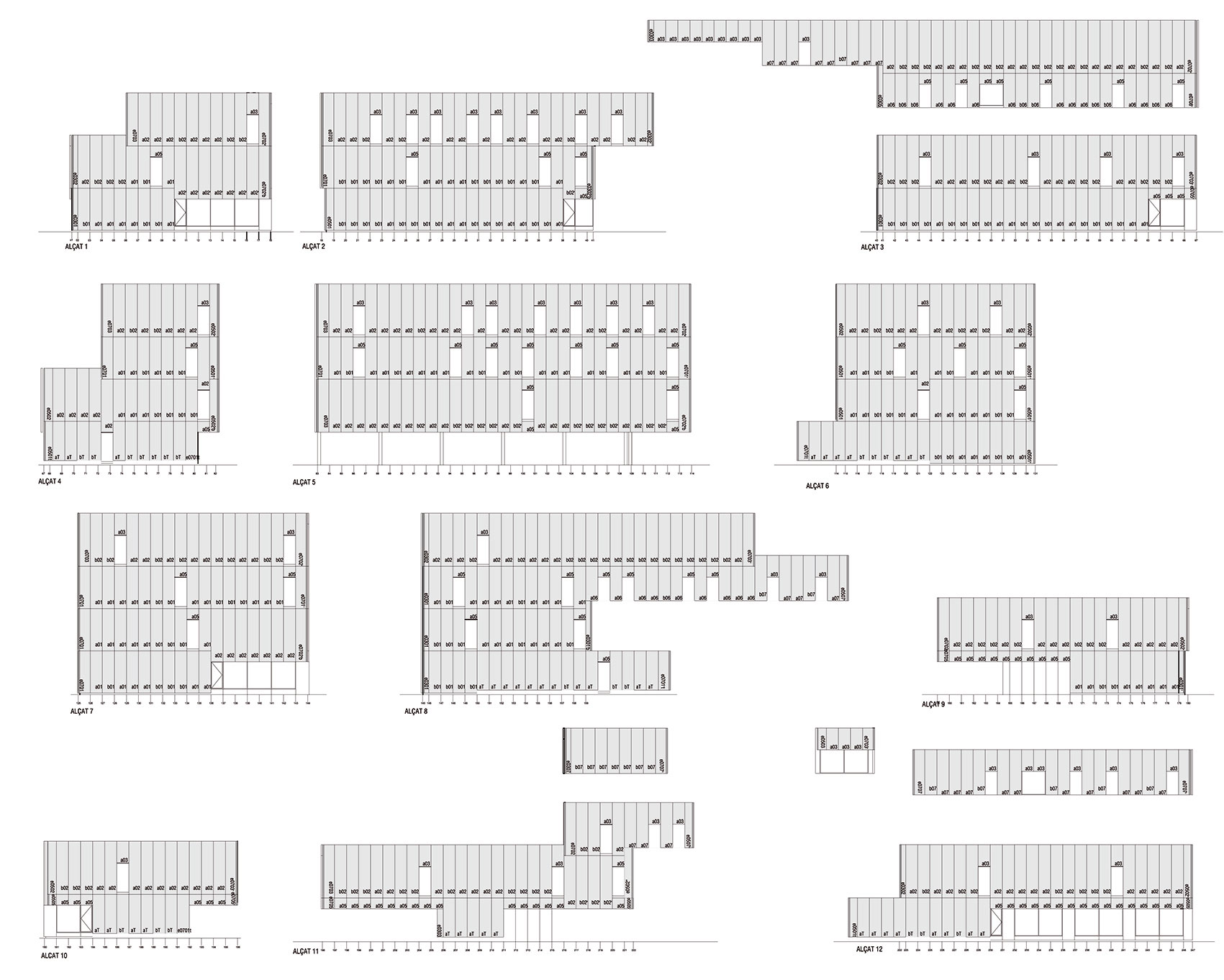

00_dp_Planos_C_terres-Ebre-3Despiece de fachada.

···

Proceso de construcción · Construction process

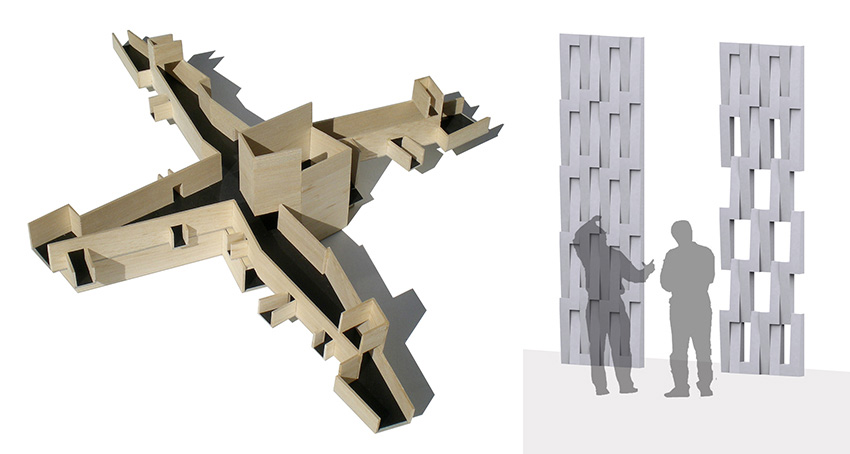

00_dp_Planos_C_terres-Ebre-1Exteriormente se ha pensado en un revestimiento modular de hormigón que garantice la continuidad de la fachada. Se diferencian dos tipos de pieza de dimensiones 1,20 x 4,20 m: un panel opaco y otro de celosía que tamiza la luz.

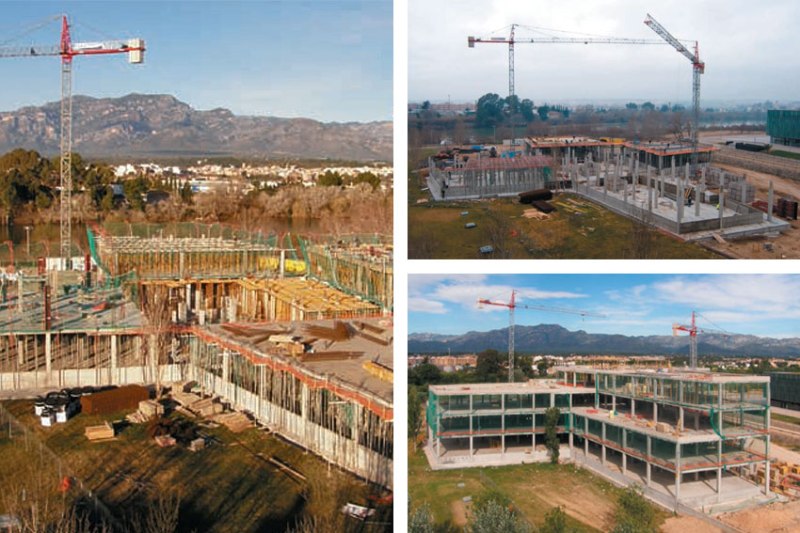

dp_Campus_terres_Ebre_O_01El proyecto contempla la construcción de un edificio en planta con forma de estrella, con un cuerpo central prácticamente cuadrado, dónde se sitúa la junta de dilatación. Alrededor del cuerpo central se disponen cinco alas con estructuras independientes. En las zonas perimetrales se plantea una solución de forjado unidireccional con nervios postensados apoyados sobre vigas planas situadas a luces cortas. La zona central, destinada básicamente a la distribución y comunicación vertical entre zonas comunes, tiene luces entre pilares de 9,60m en las dos direcciones. Con estas luces se ha planteado en esta zona un forjado reticular.

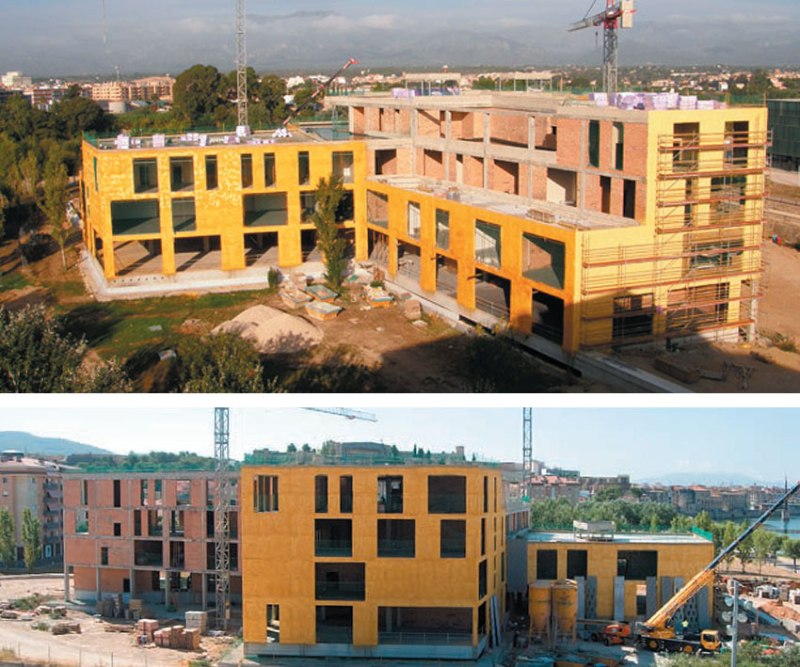

dp_Campus_terres_Ebre_O_02Finalizada la estructura, se cierra la fachada con una hoja interior de ladrillo calado 10x29x9cm enrasada al perímetro de los forjados. Posteriormente, en la cara exterior del cerramiento, se proyecta el aislamiento térmico de poliuretano de 4cm de grosor.

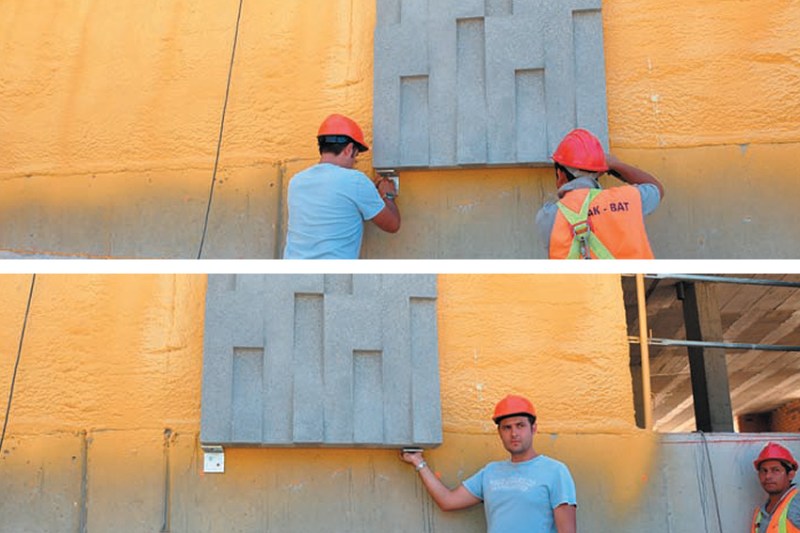

dp_Campus_terres_Ebre_O_03Muestra del panel de hormigón prefabricado de hormigón arquitectónico opaco/celosía de 4,20×1,20m y el sistema de fijación en el canto del forjado.

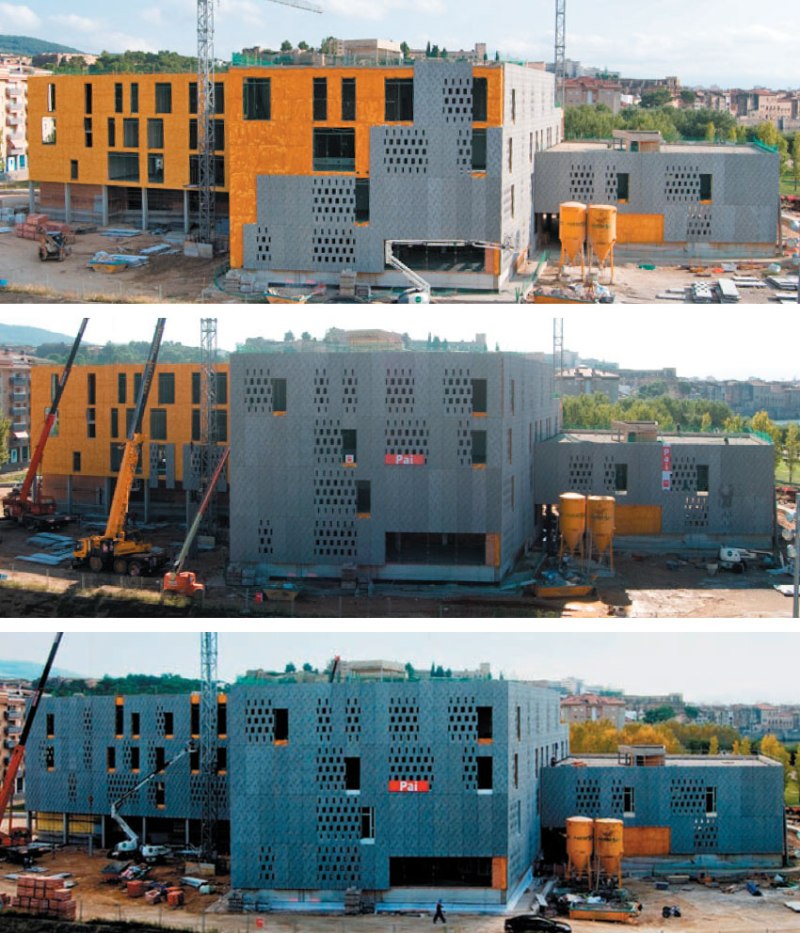

dp_Campus_terres_Ebre_O_04Proceso de montaje de los paneles de hormigón en la fachada.

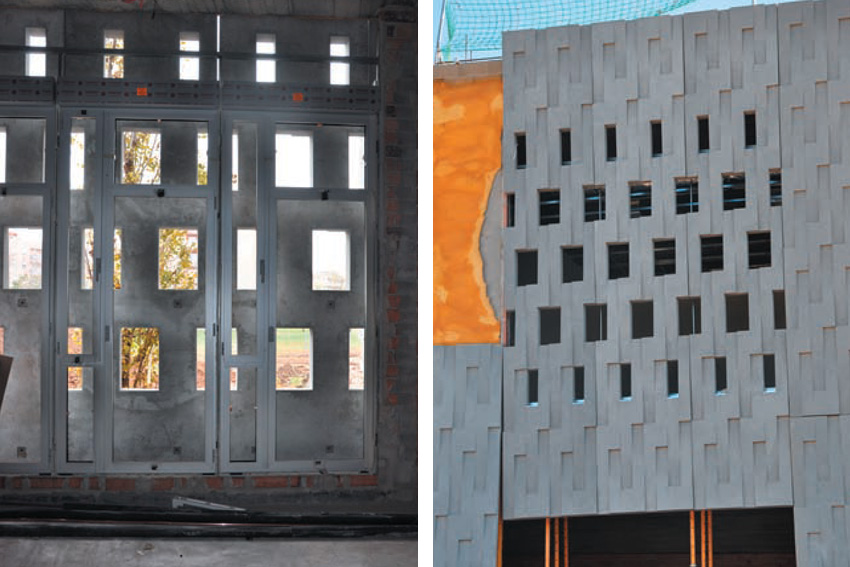

dp_Campus_terres_Ebre_O_05Vista interior y exterior de una abertura en celosia.

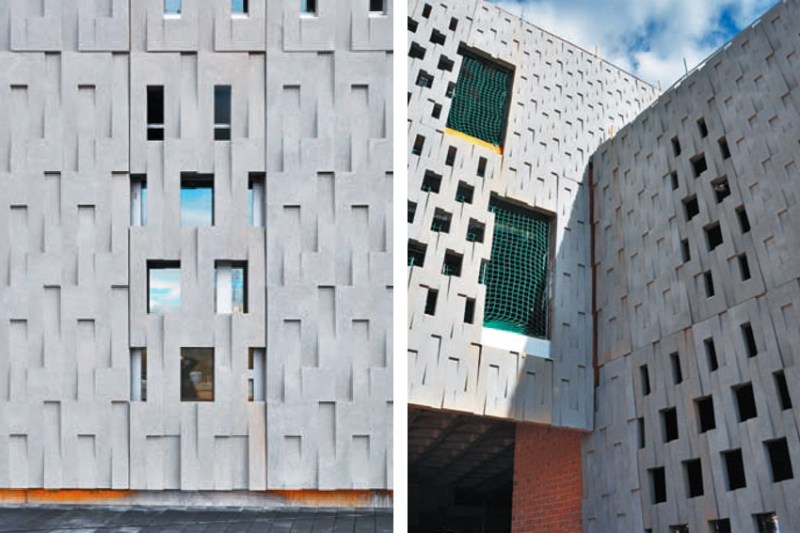

dp_Campus_terres_Ebre_O_06Según las necesidades de los espacios interiores podemos encontrar la pieza opaca, la pieza de celosía, o ninguna de las dos, momento en el que podernos descubrir las diferentes visiones hacia el parque y la ciudad.

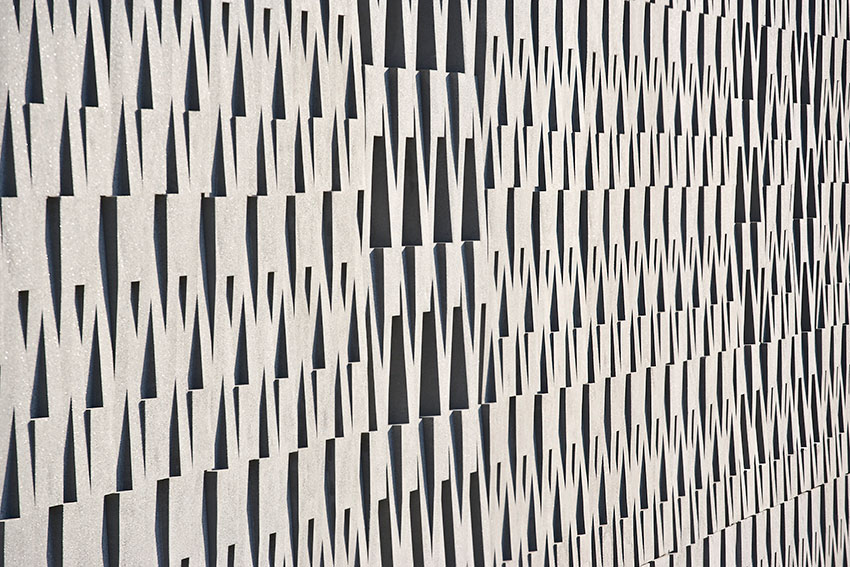

00_dp_Campus-terres-Ebre-2Vista en detalle del efecto del conjunto de paneles de la fachada.

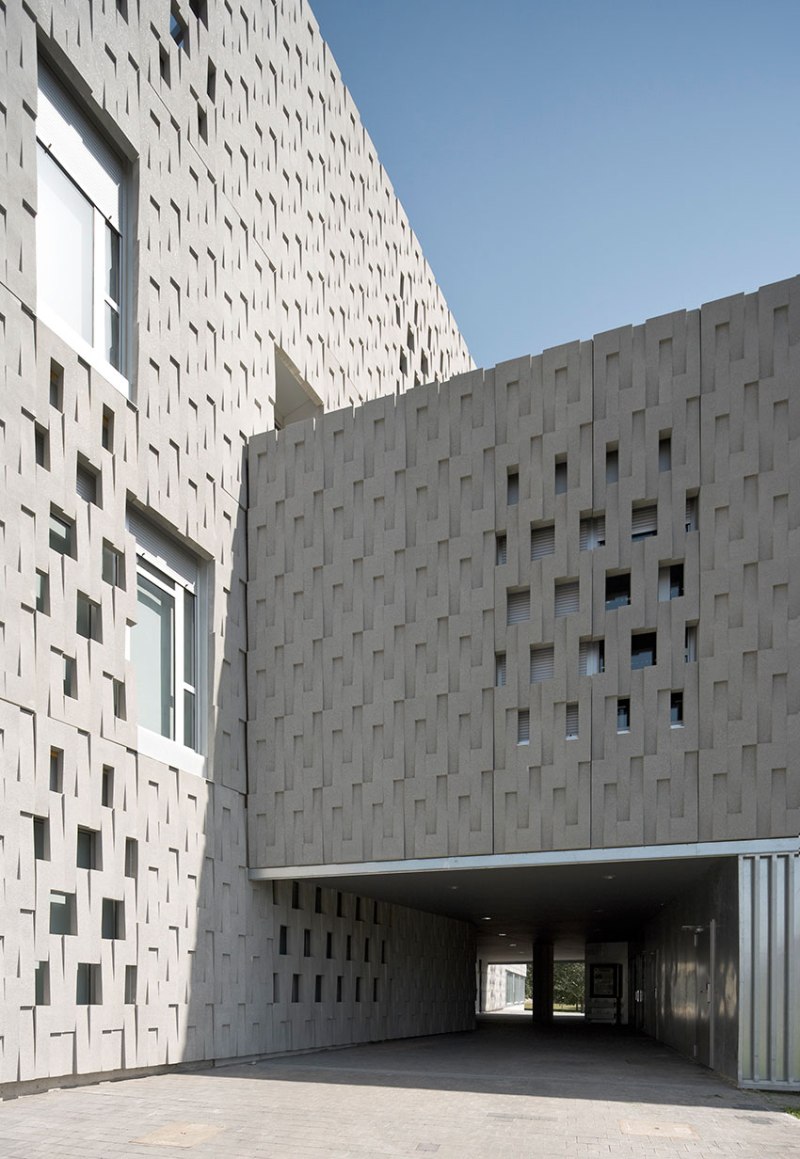

00_dp_Campus-terres-Ebre-0© Pedro Pegenaute

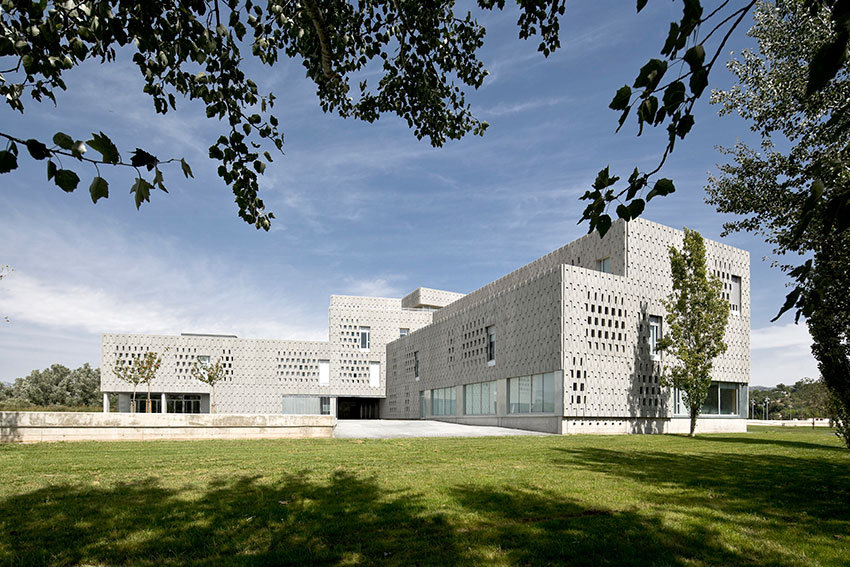

00_dp_Campus-terres-Ebre-1© Pedro Pegenaute

···

Créditos · Credits

·

URV Tortosa | Josep Ferrando | RavetllatRibas arquitectes

photo_josepJosep Ferrando

 dp_Ravetllat-RibasCarme Ribas i Pere Joan Ravetllat

·

Proyecto y Dirección de Obra · Design and constraction managemet:

Josep Ferrando BramonaRavetllatRibas arquitectes

·

Dirección de Ejecución · Constraction supervision:

Valeri Consultors + Toledo-Villarreal

·

Estructura · Structure:

NB-35 Barcelona

·

Instalaciones · Technical facilities:

JG Ingenieros

·

Constructora · Contractor:

Construccions PAI, S.A.

·

Promotor · Cliente:

Universitat Rovira i Virgili

·

Fotografías · Pictures:

© Pedro Pegenaute | Josep Ferrando Bramona | RavetllatRibas arquitectes
