Paredes de termoarcilla · Walls of honeycomb clay block | BCQ arquitectura barcelona

Biblioteca Sant Gervasi-Joan Maragall.

logo_BCQ

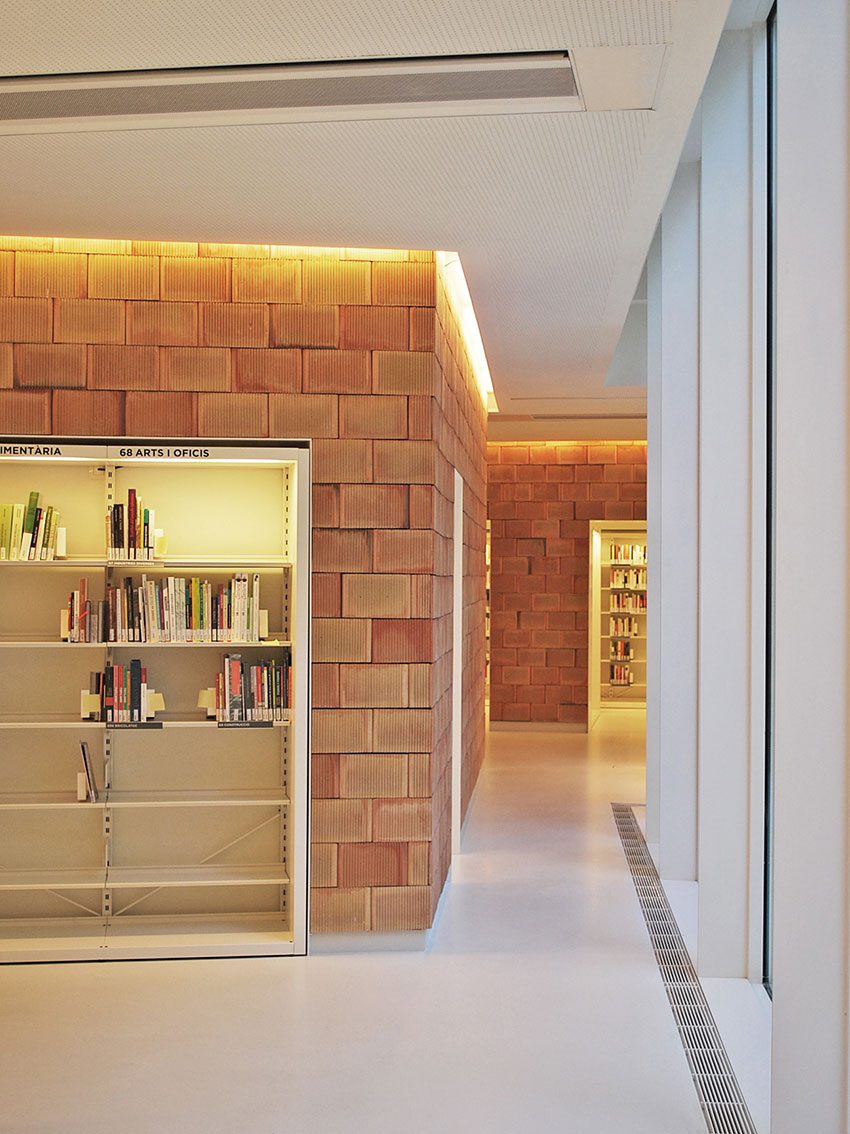

dp_Biblio_00

···

Documentación técnica · Technical documentation

dp_Biblio_P_PlantesPlantas interiores y cubierta.

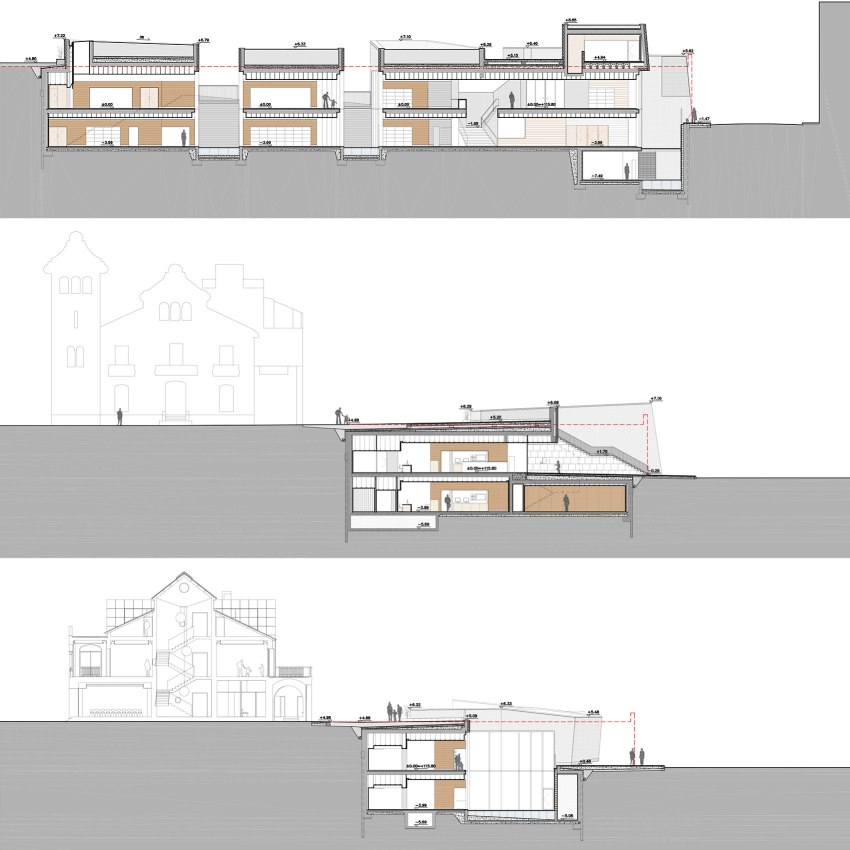

dp_Biblio_P_SeccionsSecciones transversales y longitudinal.

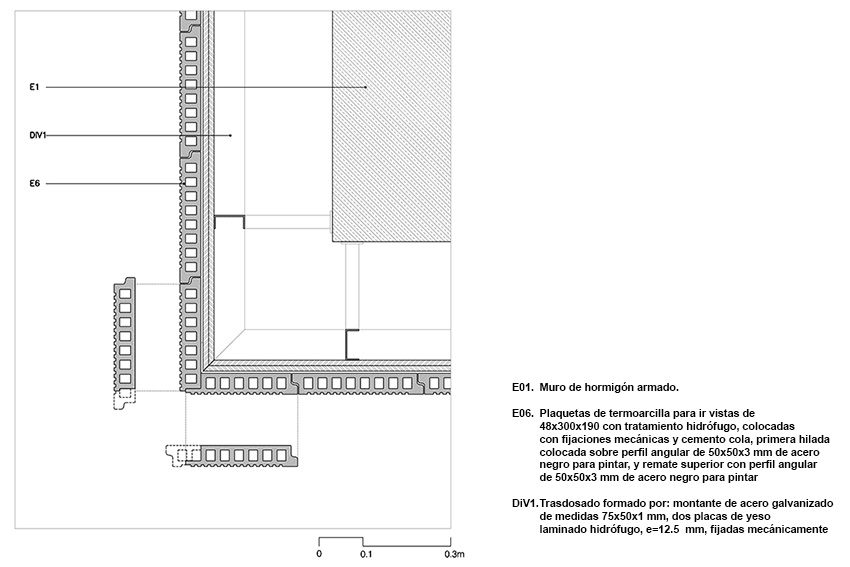

dp_Biblio_P_DettermoarcillaDetalle plaquetas de termoracilla.

···

Proceso de construcción · Construction process

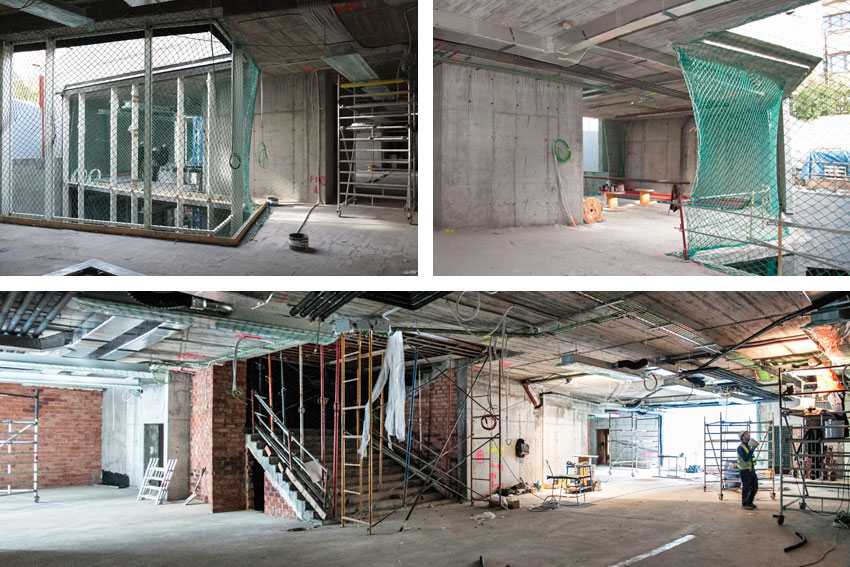

dp_Biblio_01Estructura principal de la biblioteca realizada mediante muros y forjados de hormigón armado.

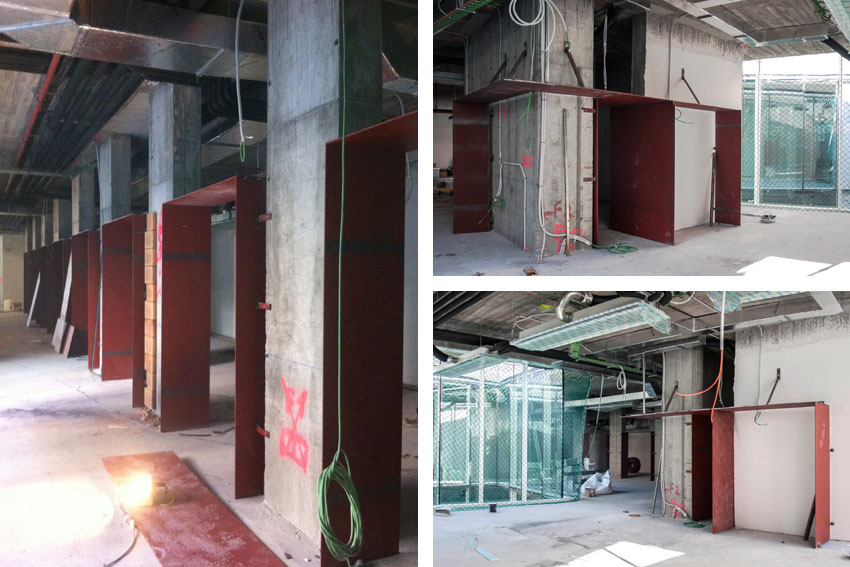

dp_Biblio_03En los muros de hormigón armado se fijan los marcos de acero para los pasos y las librerías que irán empotradas en las paredes.

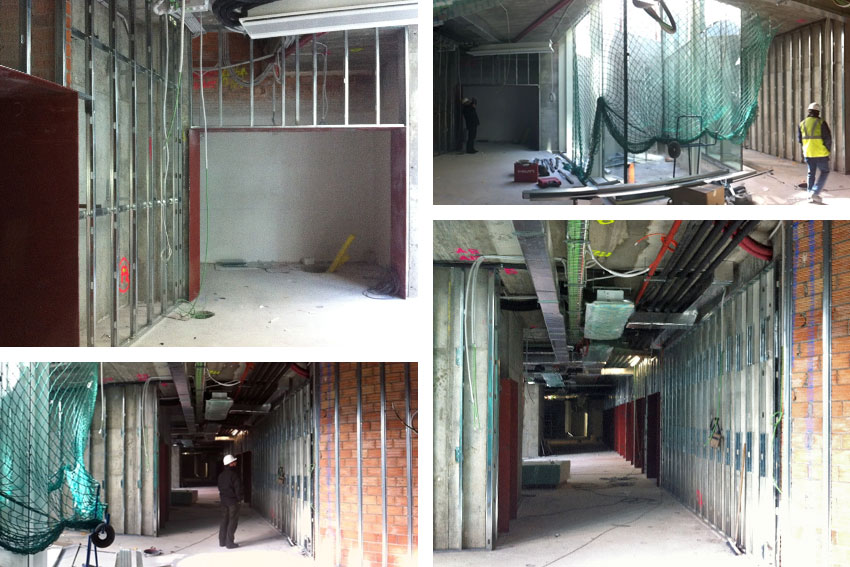

dp_Biblio_04Montaje de la estructura de acero galvanizado 75x50x1mm. para el soporte del trasdosado de placas de cartón yeso.

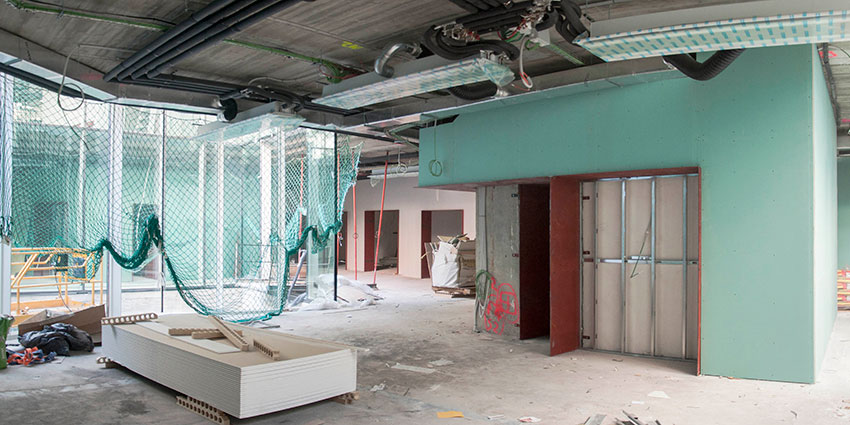

dp_Biblio_05Colocación de 2 placas de cartón yeso laminado hidrófugo de 12mm de espesor atornilladas a la estructura.

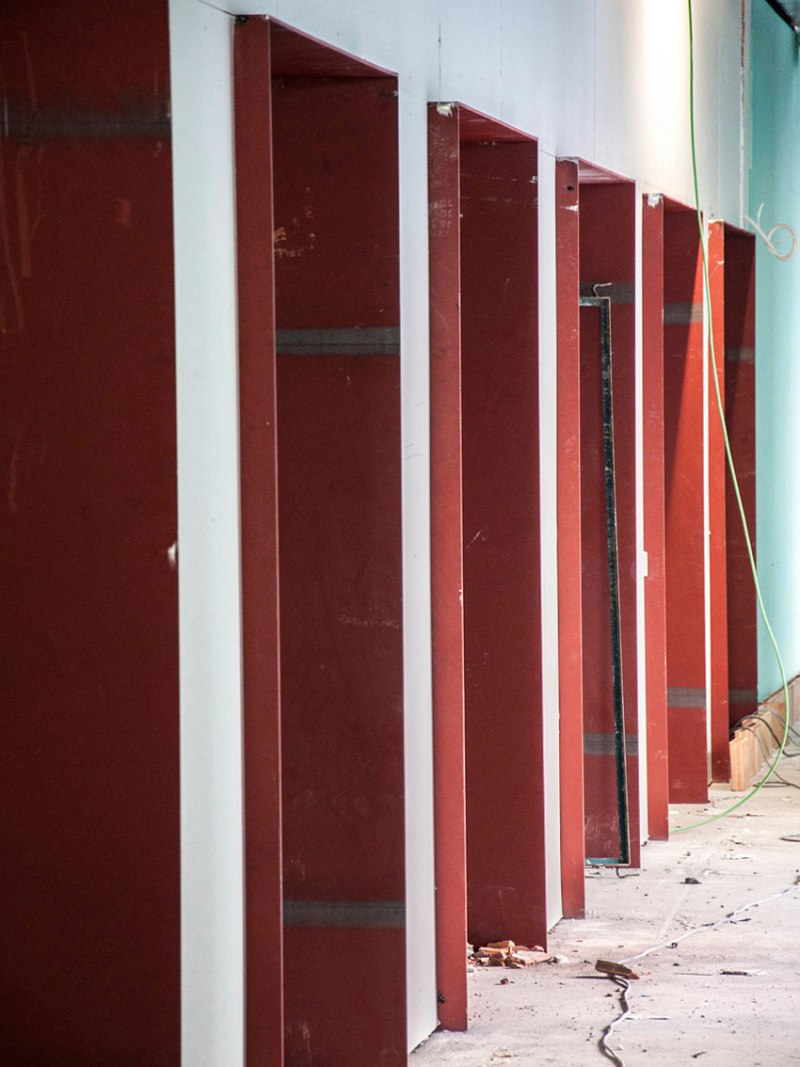

dp_Biblio_06Las placas de cartón yeso están retrasadas respecto al canto exterior de los marcos de acero, justo el espacio suficiente para dejar enrasadas las plaquetas de termoarcilla.

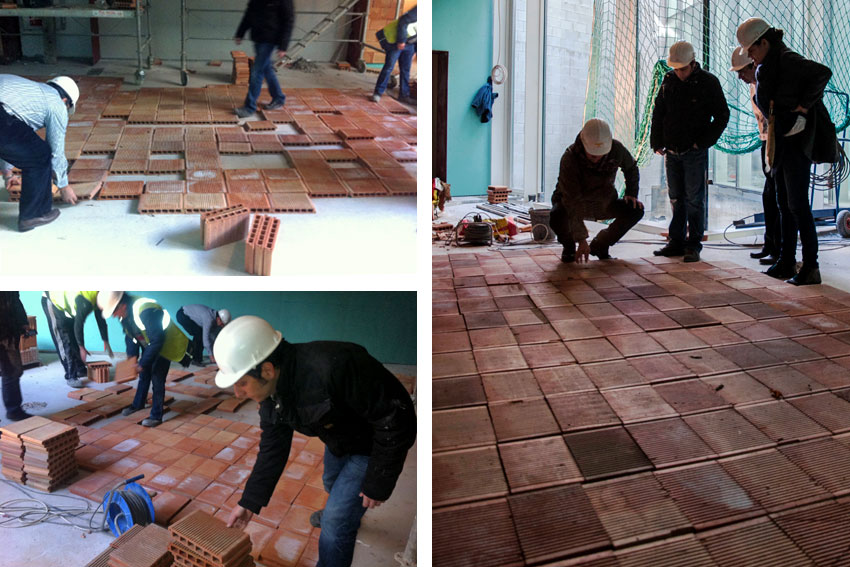

dp_Biblio_07Selección de las plaquetas de termoarcilla que debido a la cocción irregular de la arcilla presentan distintas tonalidades. La selección de cada una de las plaquetas se realiza con el fin de homogeneizar en la medida de lo posible las paredes de la biblioteca mezclando las diferentes tonalidades entre si.

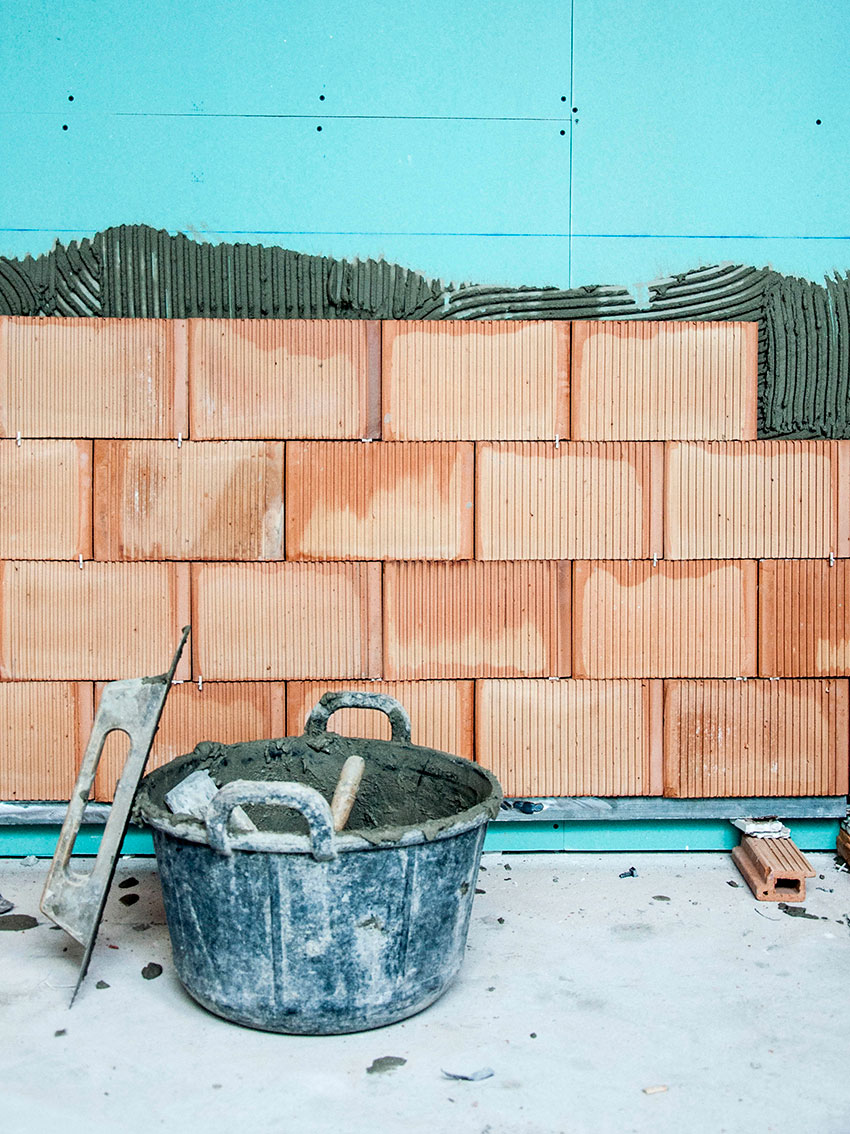

dp_Biblio_08Colocación de las plaquetas de termoarcilla para ir vistas de 48x300x190mm. con tratamiento hidrófugo, colocadas con fijaciones mecánicas y cemento cola. La primera hilada y el remate superior colocadas sobre perfil angular de 50x50x3mm de acero negro para pintar.

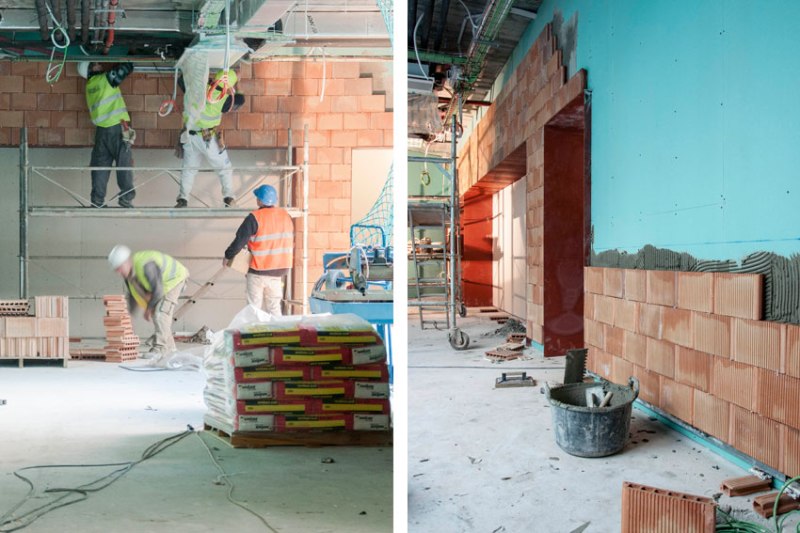

dp_Biblio_09Proceso de montaje de la plaquetas de termoarcilla.

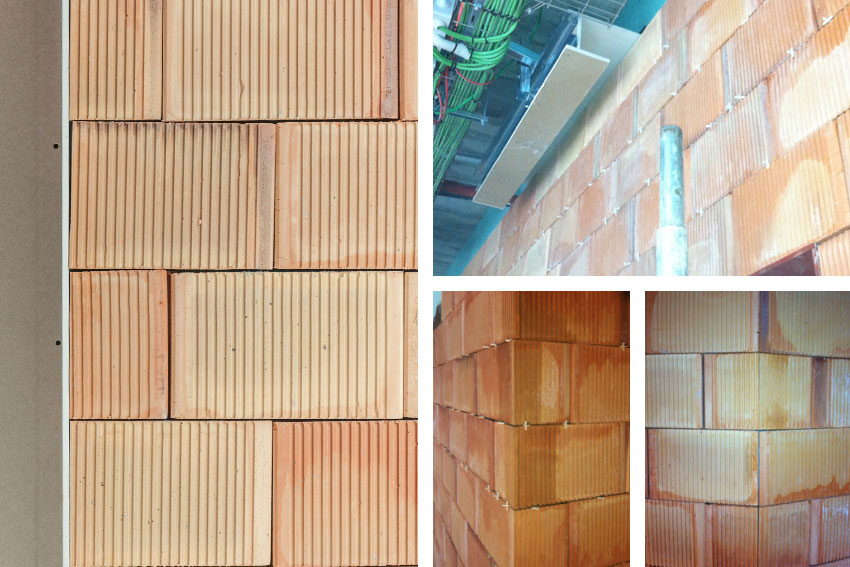

dp_Biblio_10Detalle del encuentro enrasado con el marco de acero para pasos y librerías, detalle de las esquinas de las paredes, y muestra de cortinero para la iluminación perimetral oculta.

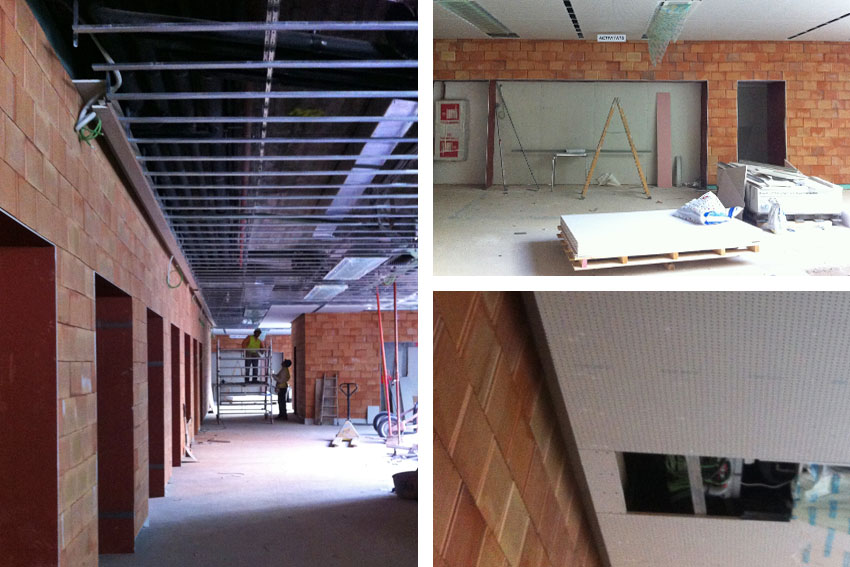

dp_Biblio_11Montaje de los techos dejando un foseado perimetral para la iluminación lineal de la  termoarcilla.

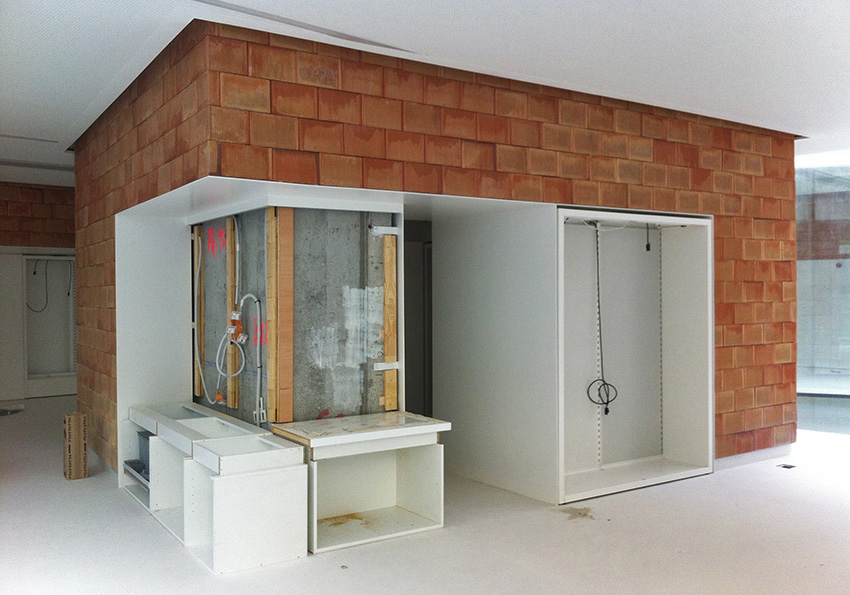

dp_Biblio_13Colocación y montaje de las librerías empotradas en las paredes de termoarcilla.

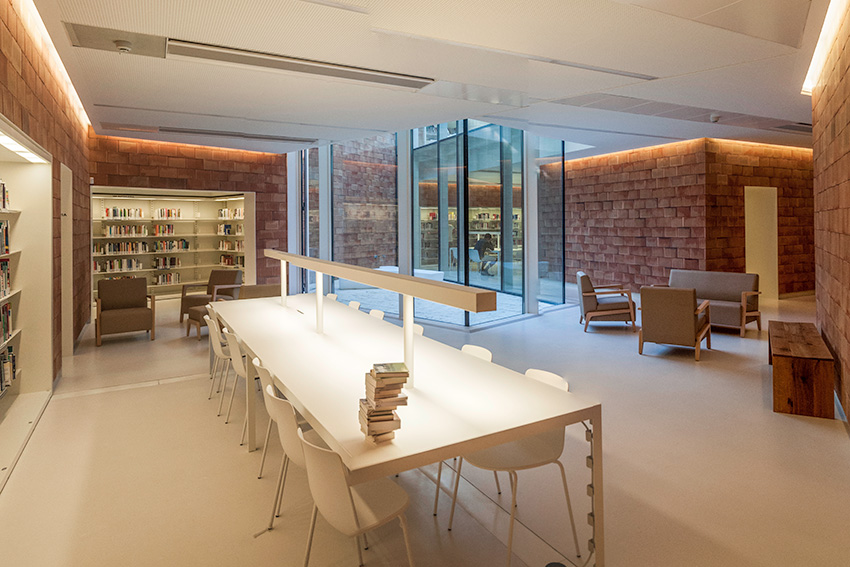

dp_Biblio_14© Jordi Sànchez

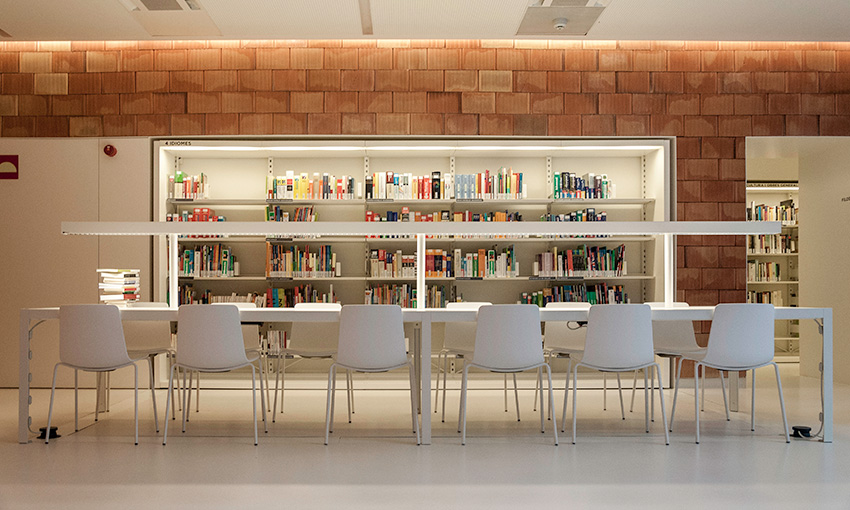

dp_Biblio_15© Jordi Sànchez

Vistas interiores.

dp_Biblio_16© Ariel Ramírez

Vista exterior de la Biblioteca Joan Maragall.

···

Créditos · Credits

·

Biblioteca Joan Maragall | BCQ arquitectura barcelona

·

BCQ_equipo

Proyecto y Dirección de Obra · Design and constraction managemet:

logo_BCQ

·

Dirección de ejecución · Constractor supervision:

IDP Ingenieria, Medio ambiente y Arquitectura

·

·

Estructura · Structure:

Manuel Arguijo y Asociados SL

·

Instalaciones · Technical facilities:

JG Ingenieros

·

Constructora · Contractor:

Contratas y Obras

·

Promotor · Client:

Ajuntament de Barcelona | BIMSA-Barcelona d’Infraestructures Municipals

·

Fotografías · Pictures:

© Ariel Ramírez | © Jordi SànchezBCQ Arquitectura Barcelona
