Biblioteca Sant Gervasi-Joan Maragall.

logo_BCQ

dp_BiblioCob_o_00© Ariel Ramírez

···

Documentación técnica · Technical documentation

dp_Biblio_P_PlantesPlantas interiores y cubierta.

dp_BiblioCob_P_03Alzados y diagramas de árboles del jardín.

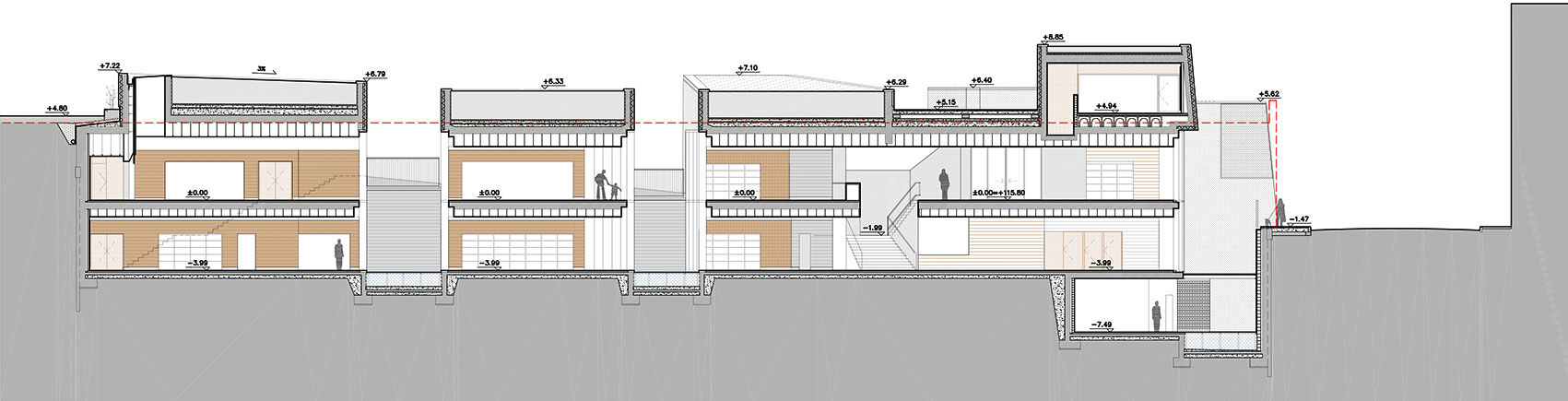

dp_BiblioCob_P_02Secciones longitudinal.

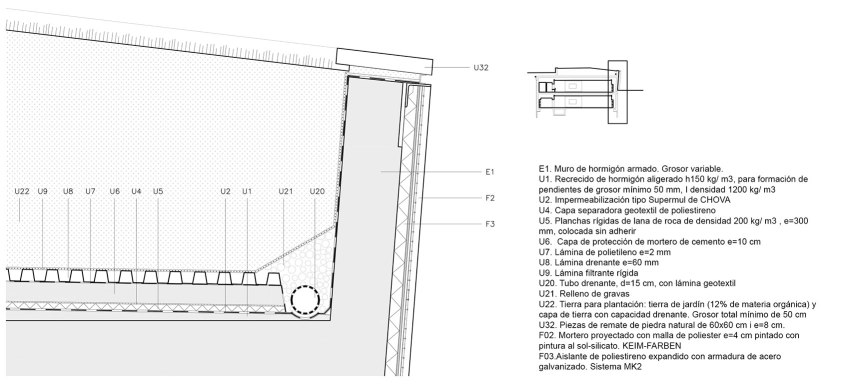

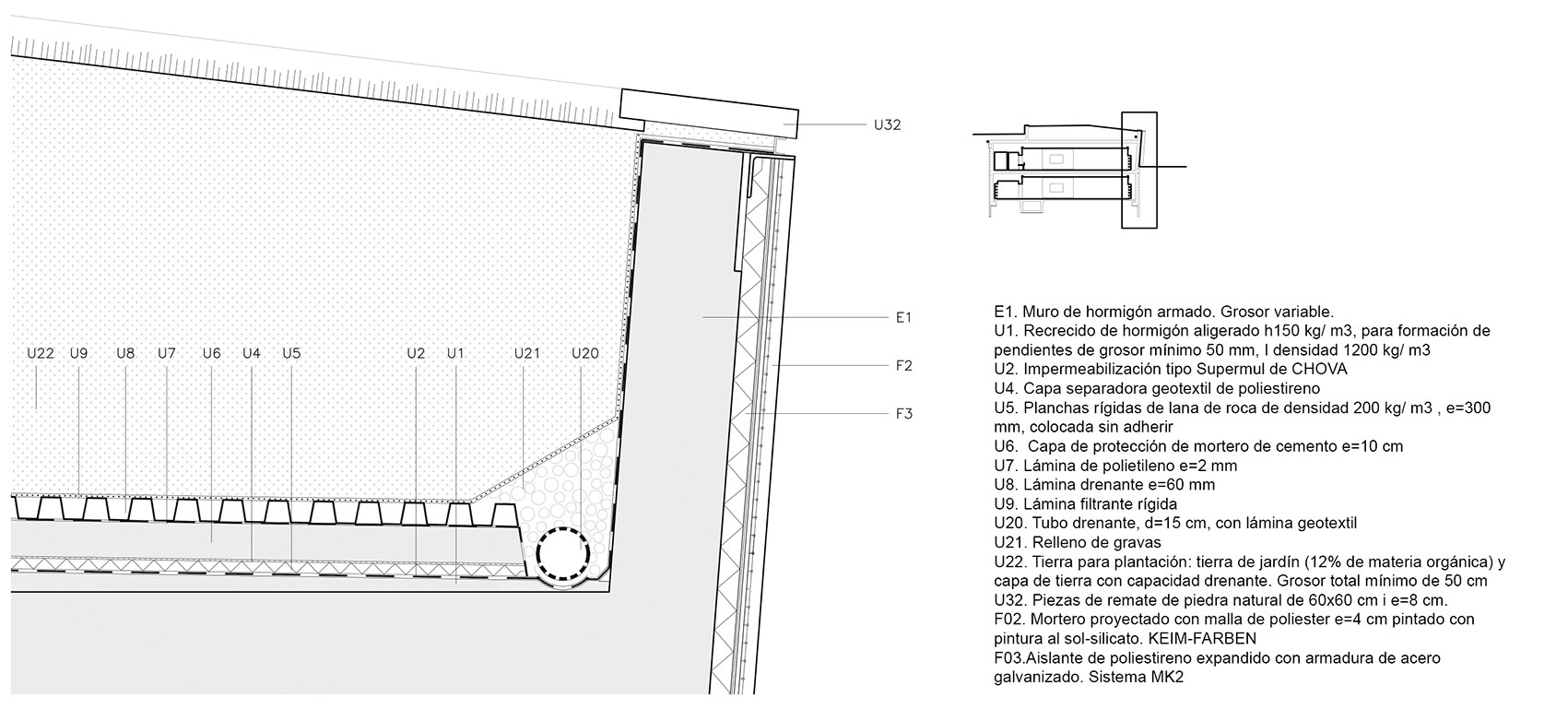

dp_BiblioCob_P_04Detalle – Sección cubierta.

···

Proceso de construcción · Construction process

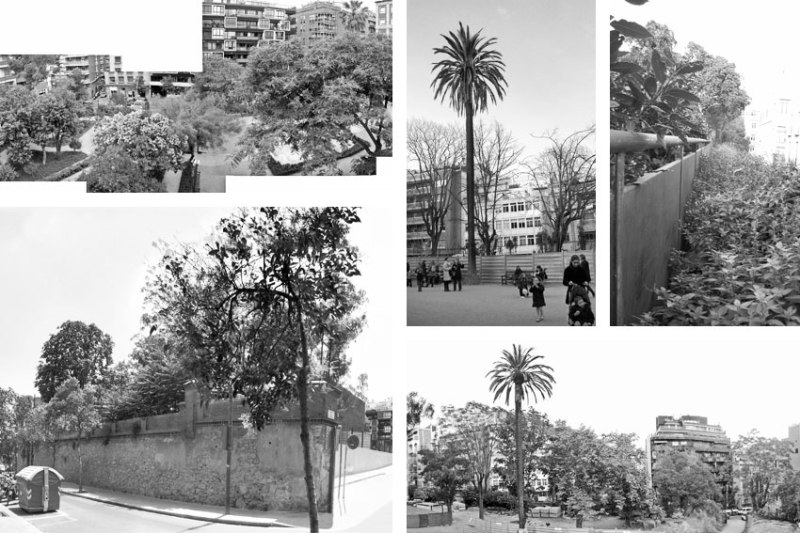

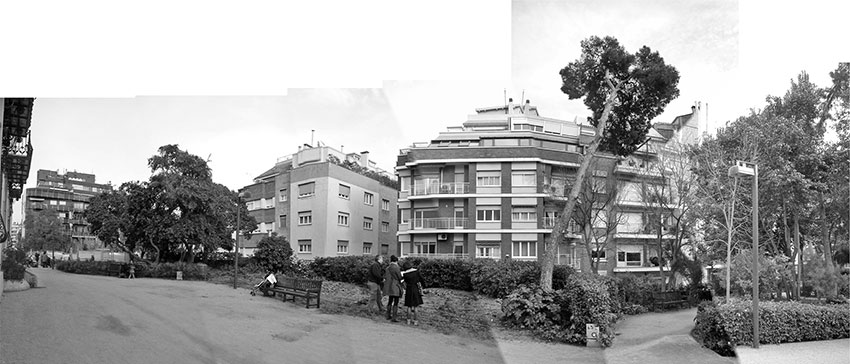

dp_BiblioCob_o_01dp_BiblioCob_o_02Antiguo jardín de Vil·la Florida.

dp_BiblioCob_o_03La biblioteca se sitúa bajo el antiguo jardín de la Vil·la Florida. El desnivel entre el jardín y la calle permiten ubicar el acceso a la biblioteca de manera natural. La cubierta de la biblioteca se sitúa a nivel de la Vil·la Florida y prolonga el antiguo jardín consiguiendo que se extienda hasta la calle Sant Gervasi de Cassoles.

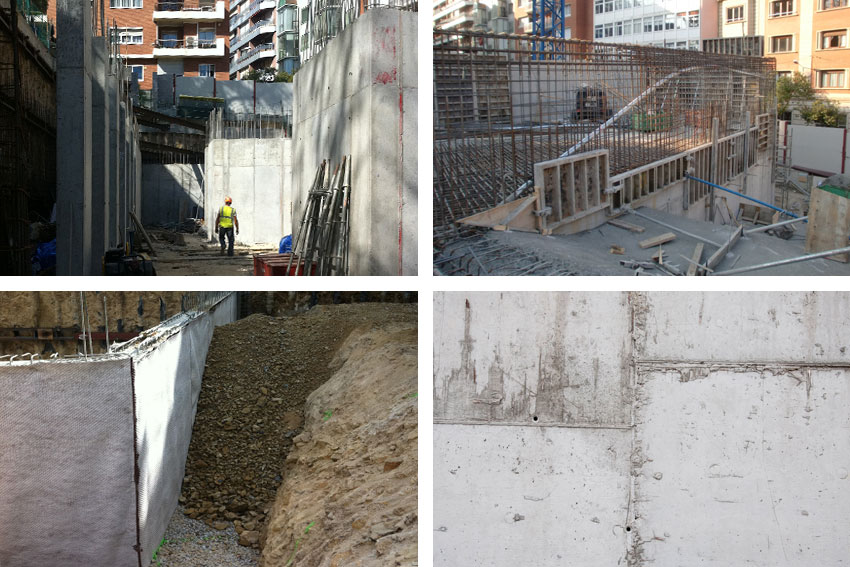

dp_BiblioCob_o_05La estructura principal de la biblioteca está formada por muros de hormigón armado. En posiciones singulares se han introducido jácenas invertidas para resolver esfuerzos especiales, sobre todo en la cubierta jardín.

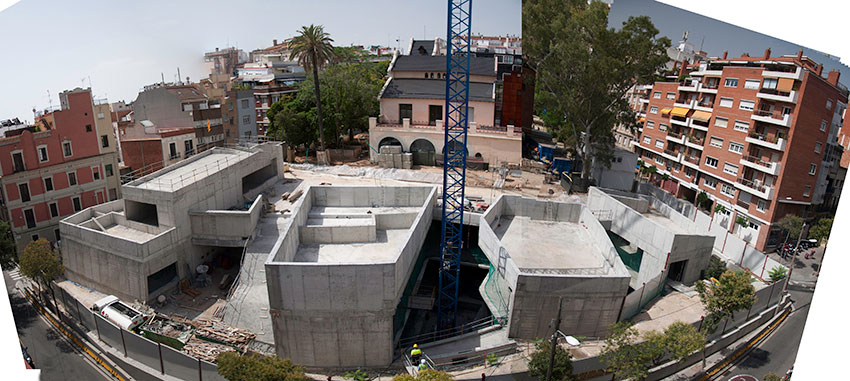

dp_BiblioCob_o_06Una vez realizada la estructura general, se crean los grandes contenedores de tierras para la plantación de los árboles.

dp_BiblioCob_06.2Recrecido de hormigón de pendientes la impermeabilización, lámina impermeabilizante. Prueba de impermeabilización.

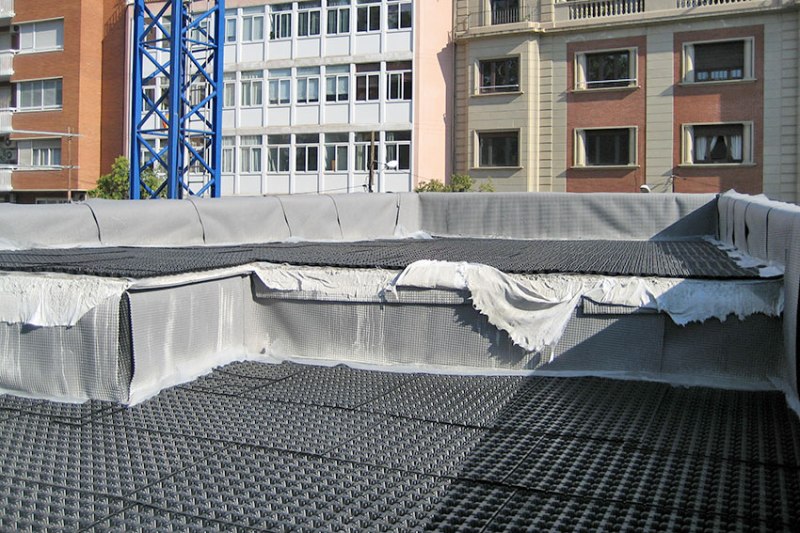

dp_BiblioCob_06.3Placas rígidas de aislante térmico, geotextil separador, capa de protección de cemento-mortero 10cm, lámina de polietileno de 2mm, lámina drenante de 6cm.

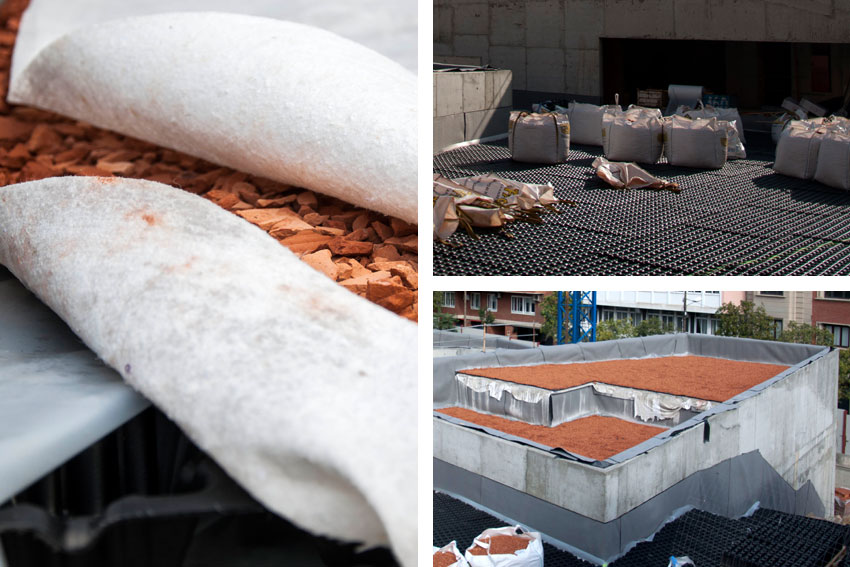

dp_BiblioCob_o_07 Lámina de polietileno 2mm, geotextil, machaca cerámica drenante y geotextil. En los puntos más bajos se dispone un  relleno de gravas alrededor del tubo drenante de 15cm de diámetro.

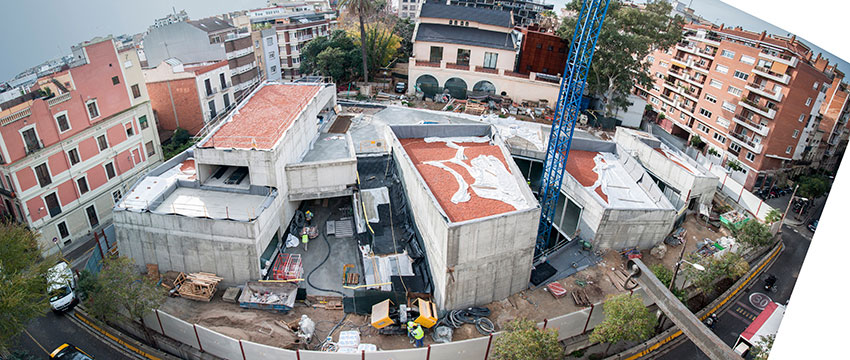

dp_BiblioCob_o_09Vista de la ejecución de las cubiertas antes de colocar la tierra vegetal.

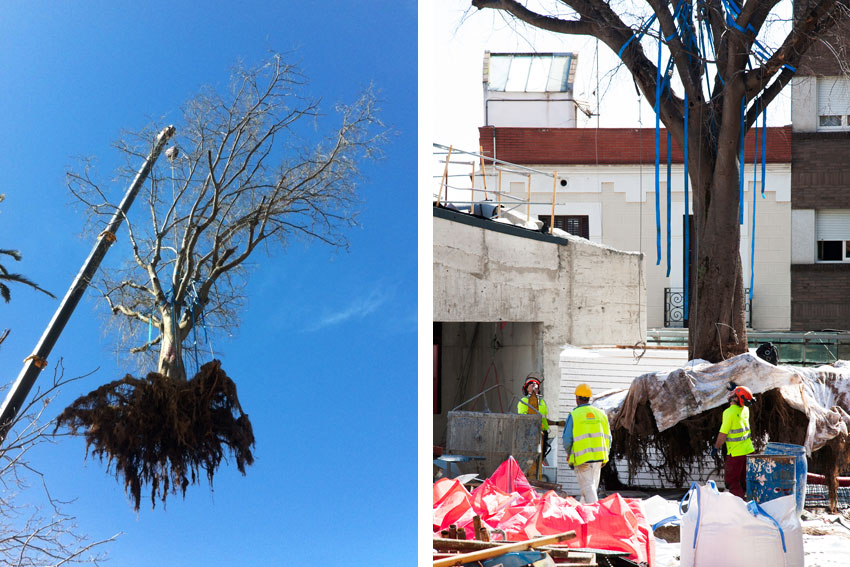

dp_BiblioCob_o_10En el antiguo jardín existían árboles que merecían su conservación, y por tanto se tuvieron que trasplantar a otras zonas del jardín de Vil·la Florida y que no quedasen afectados por las obras.

dp_BiblioCob_o_11Una vez finalizados los trabajos de adecuación de las cubiertas se vuelven a re-plantar los árboles existentes y junto a los nuevos.

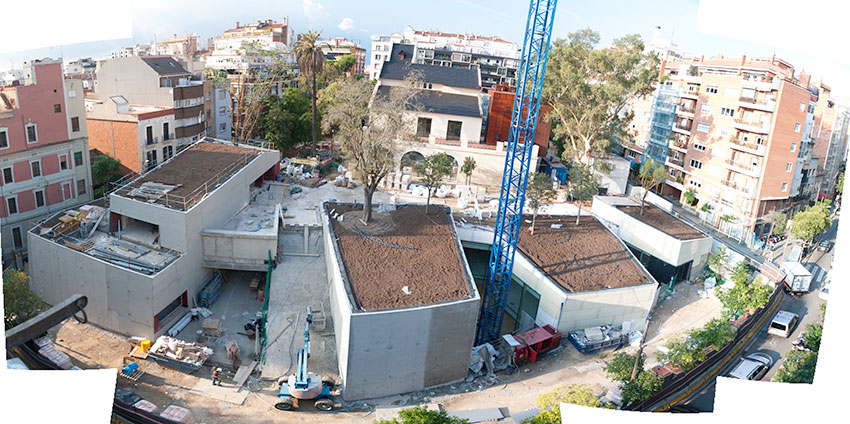

dp_BiblioCob_o_12Se rellenan las cubiertas con tierra vegetal con capacidad drenante y un 12% de materia orgánica. En los puntos más desfavorables el grosor mínimo de tierras es de 50cm.

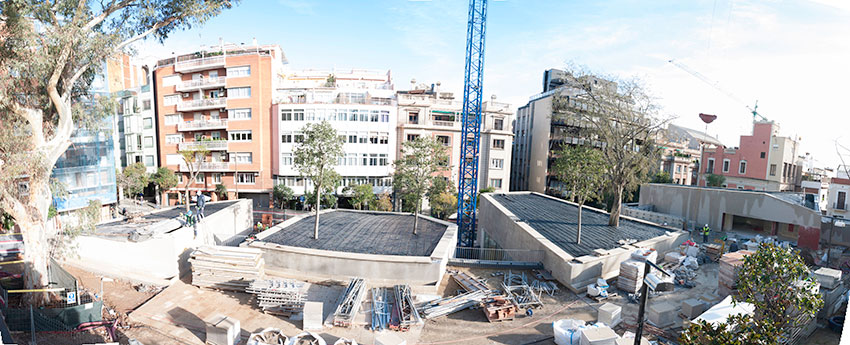

dp_BiblioCob_o_13Se cubre la tierra con un geotextil anti-raíces y se realiza la instalación del sistema de riego por goteo.

dp_BiblioCob_o_15dp_BiblioCob_o_14Junto a los árboles también se realiza una plantación de plantas tapizantes y aromáticas.

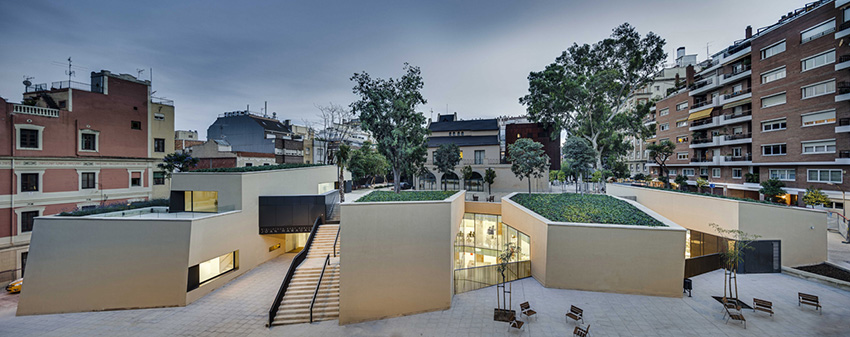

dp_Biblio_16© Ariel Ramírez

···

Créditos · Credits

·

Biblioteca Joan Maragall | BCQ arquitectura barcelona

·

BCQ_equipo

Proyecto y Dirección de Obra · Design and constraction managemet:

logo_BCQ

·

Dirección de ejecución · Constractor supervision:

IDP Ingenieria, Medio ambiente y Arquitectura

·

·

Estructura · Structure:

Manuel Arguijo y Asociados SL

·

Instalaciones · Technical facilities:

JG Ingenieros

·

Constructora · Contractor:

Contratas y Obras

·

Promotor · Client:

Ajuntament de Barcelona | BIMSA-Barcelona d’Infraestructures Municipals

·

Fotografías · Pictures:

© Ariel Ramírez | © Jordi SànchezBCQ Arquitectura Barcelona
