Piel de cristal en masa · Glass skin mass | Octavio Mestre Arquitectos

Oficinas Travessera de Gràcia, Barcelona.

OMa_logo

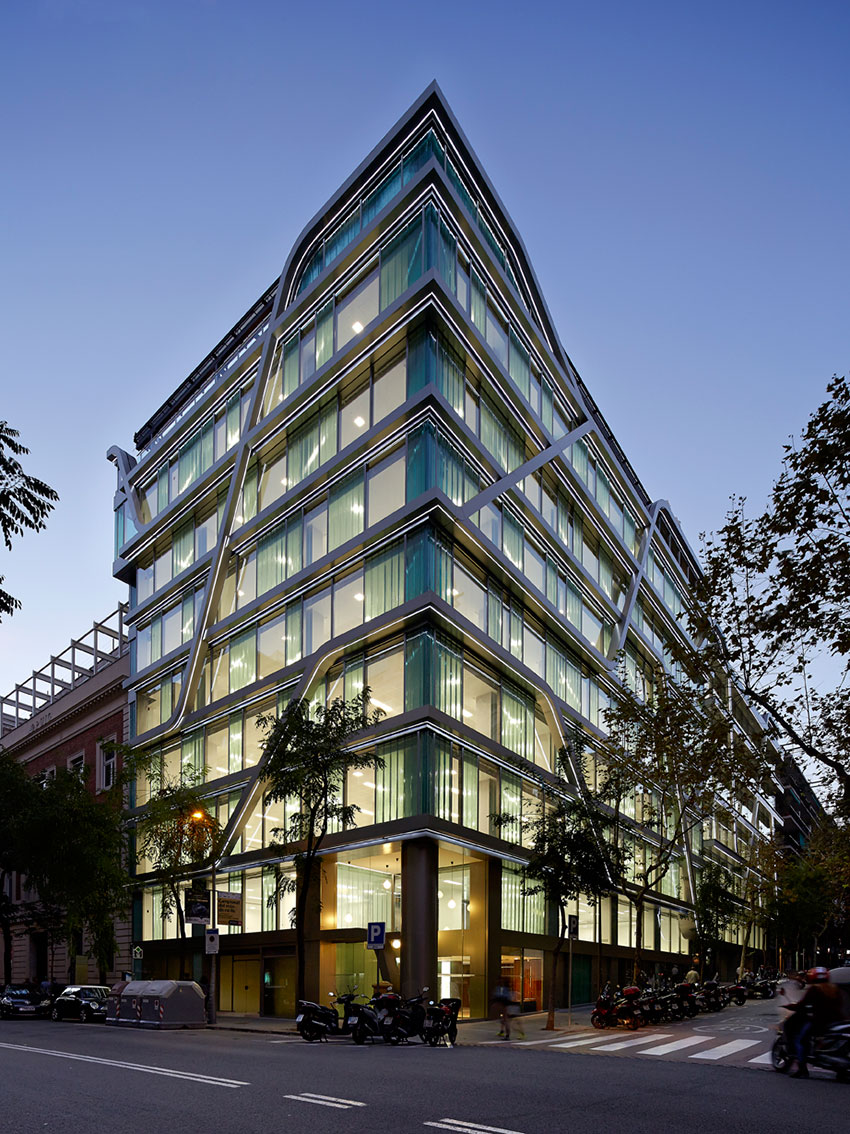

dp_Otravess_F_00.0© Jordi Miralles

···

Documentación técnica · Technical documentation

Reforma de un antiguo edificio de oficinas, que de hecho son dos, en el cruce de Travessera de Gràcia-Amigó, sin cambio de uso. Ambos edificios disponen de accesos independientes por más que comparten un mismo parking subterráneo de cuatro plantas. El esfuerzo más importante se concentra en la transformación de la fachada a la calle, la cual se realiza con una piel de cristal en masa de 20cm. y 3 toneladas/ml. que genera diversos grados de transparencias en el interior del edificio. Diversas alas metálicas recorren la fachada como si se tratase de las venas del edificio, saltando de planta en planta, para desmaterializar la idea del edificio, entendido como superposición de planos horizontales de trabajo y se iluminan, de noche, por un sistema de leds.

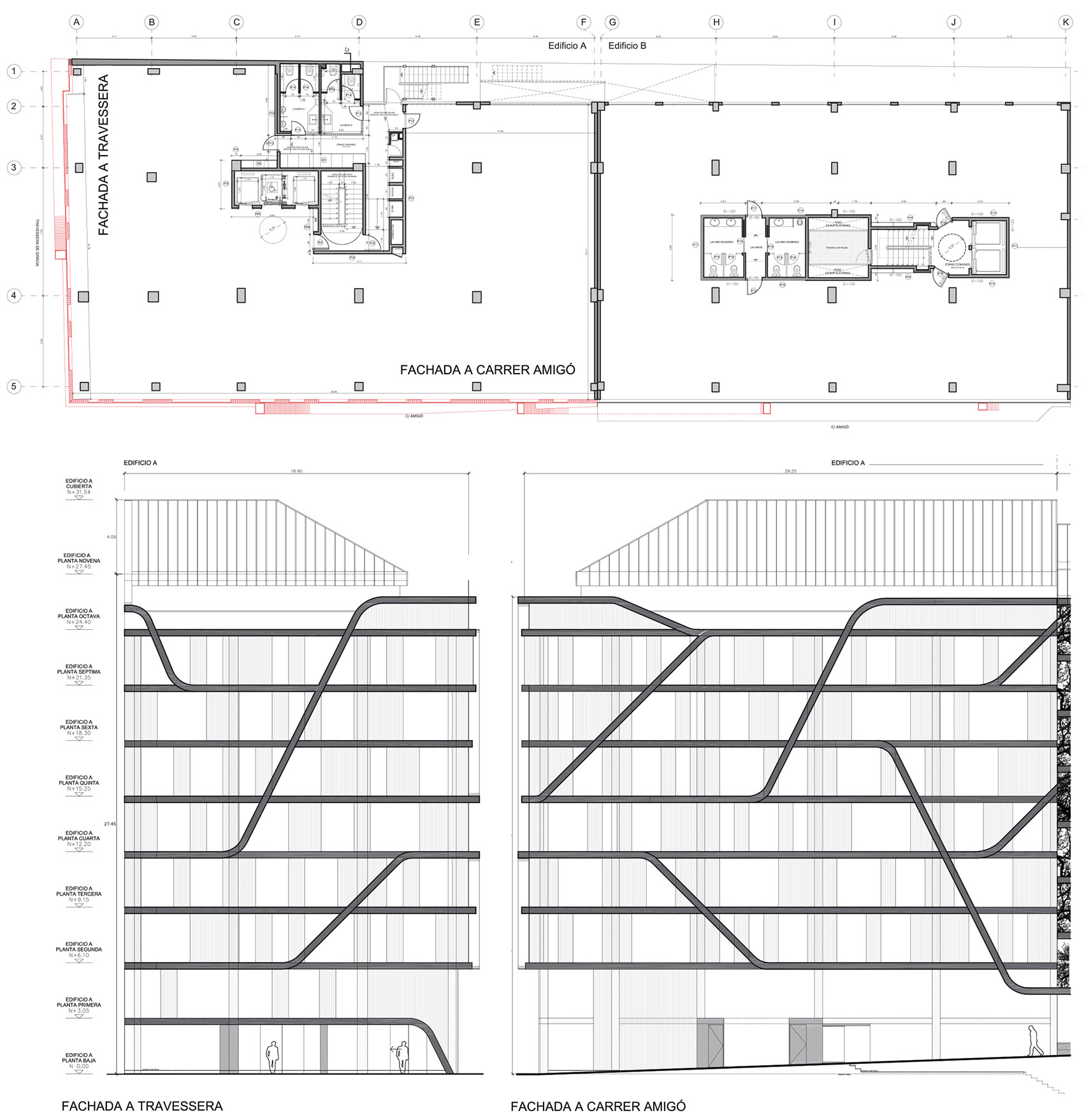

dp_Otravess_P_01Planta tipo y alzados fachada Edificio A.

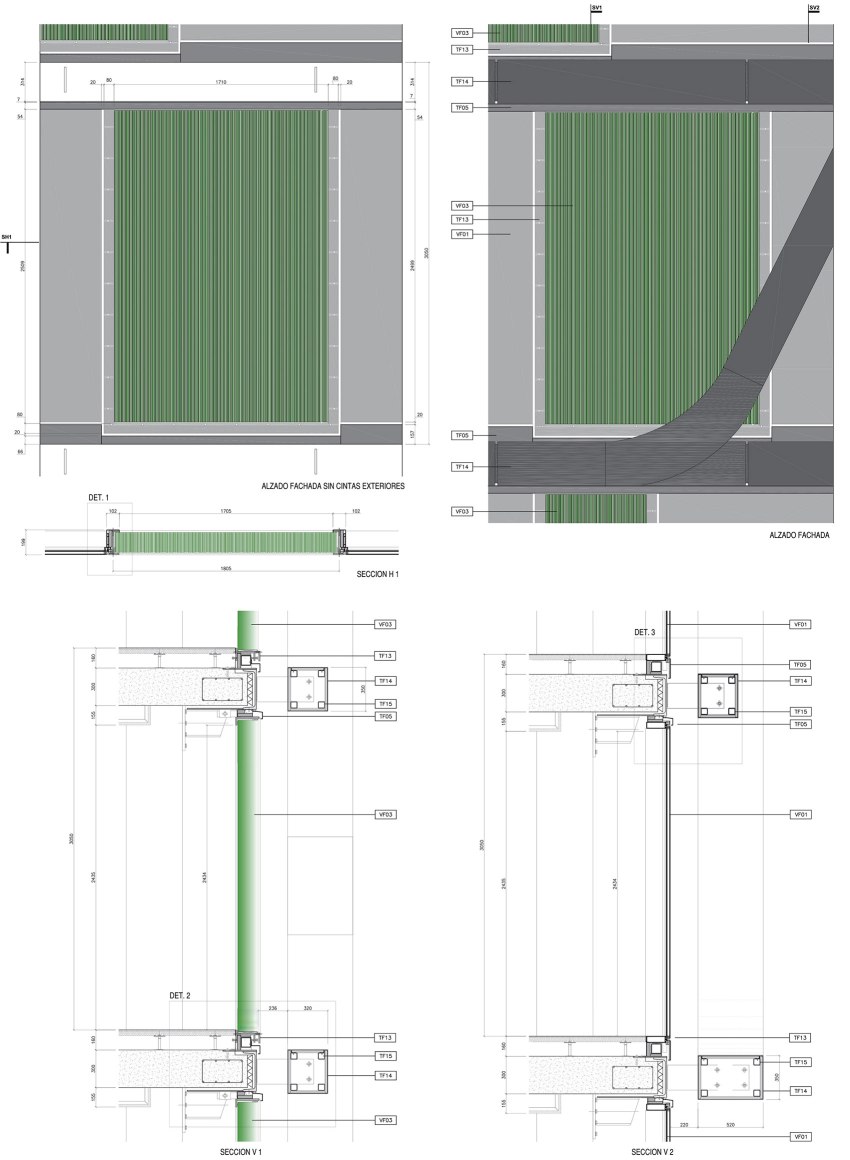

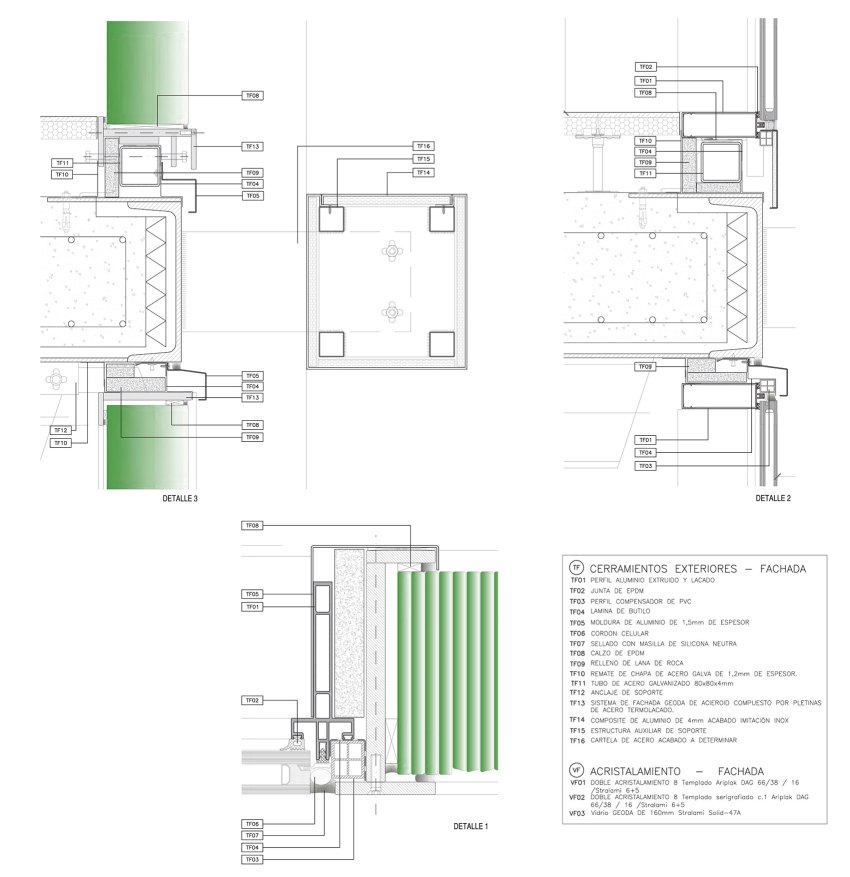

dp_Otravess_P_02dp_Otravess_P_03Sección – Detalle fachada.

···

Proceso de construcción · Construction process

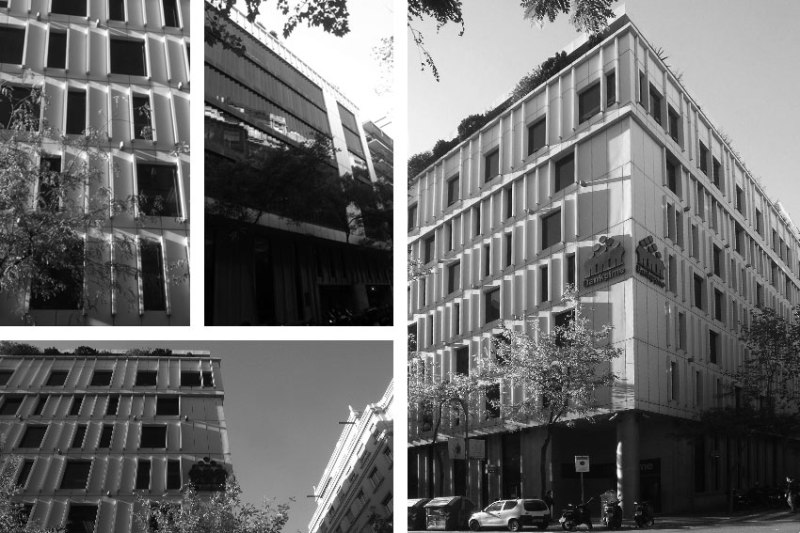

dp_Otravess_O_01_BNImagenes del edificio previas a la reforma.

dp_Otravess_O_02Derribo, desmontaje y refuerzos estructurales de fachada, dejando únicamente la estructura principal de forjados y pilares de hormigón.

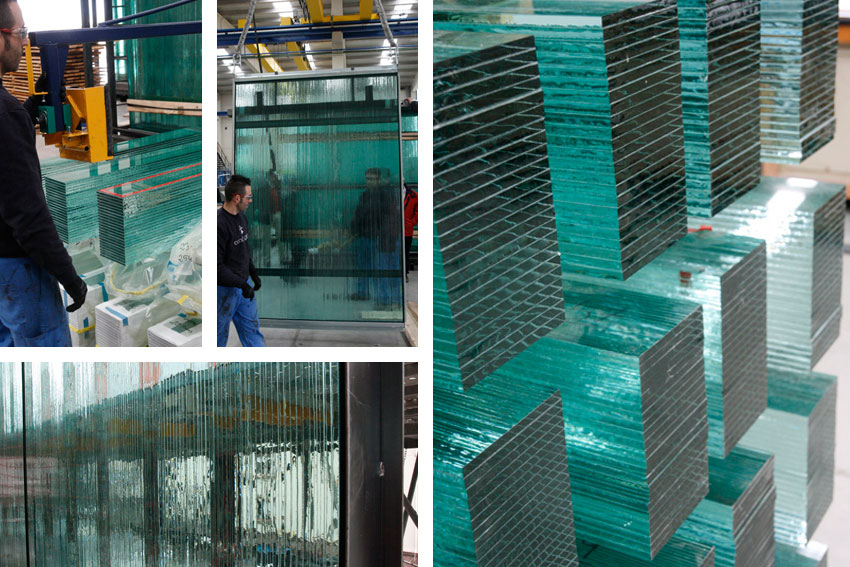

dp_Otravess_O_03En taller se montan los vidrios GEODA de 160mm. Stralami Solid-47A sobre unos marcos formados por pletinas de acero termolacado.

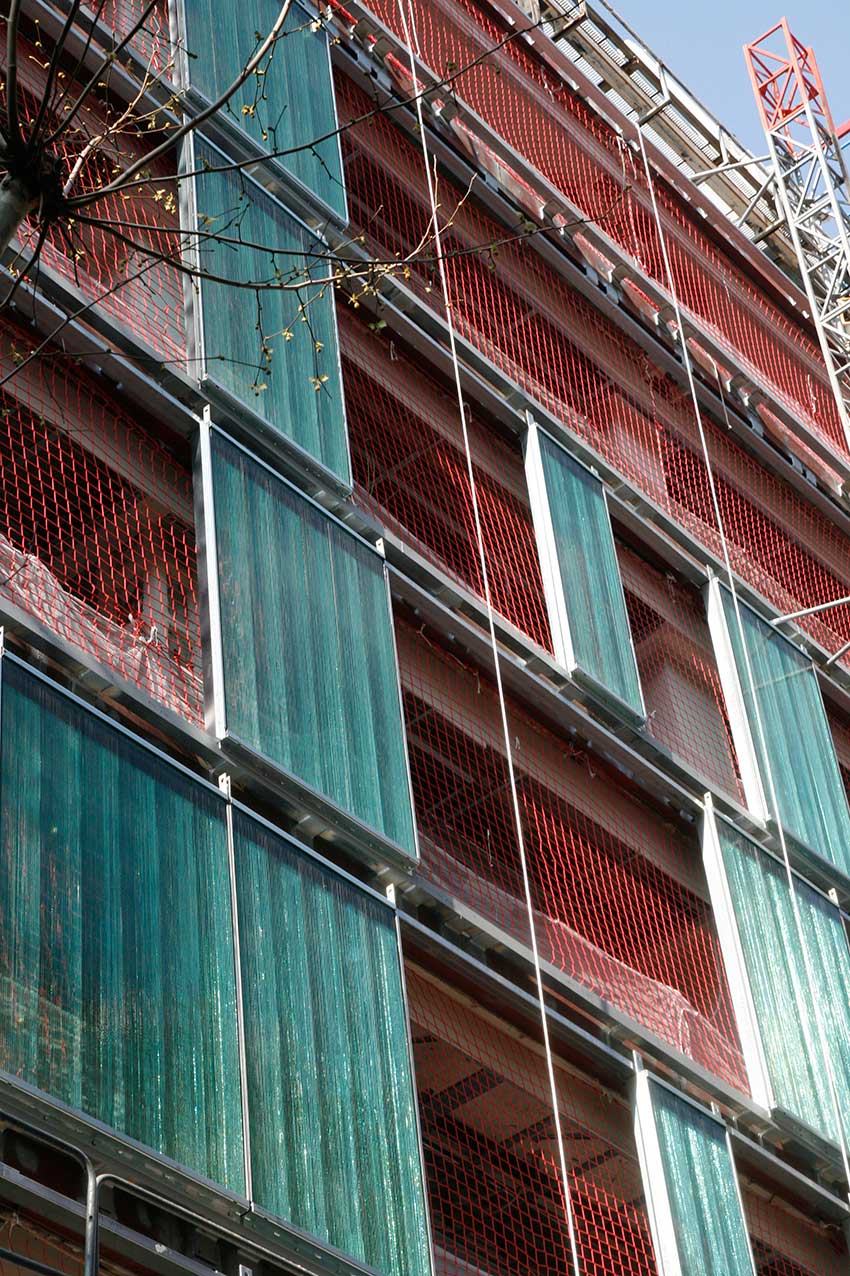

dp_Otravess_O_04Montaje de los módulos de fachada traslúcida de vidrio en masa de 20cm. y 3 toneladas/ml. fijando los marcos de acero a los anclajes de soporte del forjado.

dp_Otravess_O_05Montaje de la módulos de fachada transparente de doble acristalamiento 8 templado Ariplak DAG 66/38/16 Stralami 6+5.

dp_Otravess_O_06Composición de fachada alternando partes traslúcidas y transparentes.

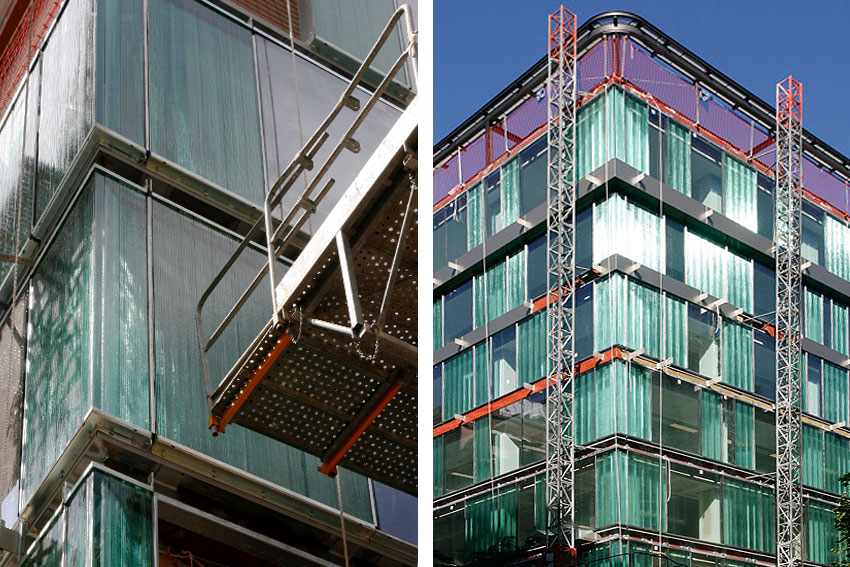

dp_Otravess_O_07Colocación de las cartelas que sustentan las “venas” de fachada en el canto del forjado.

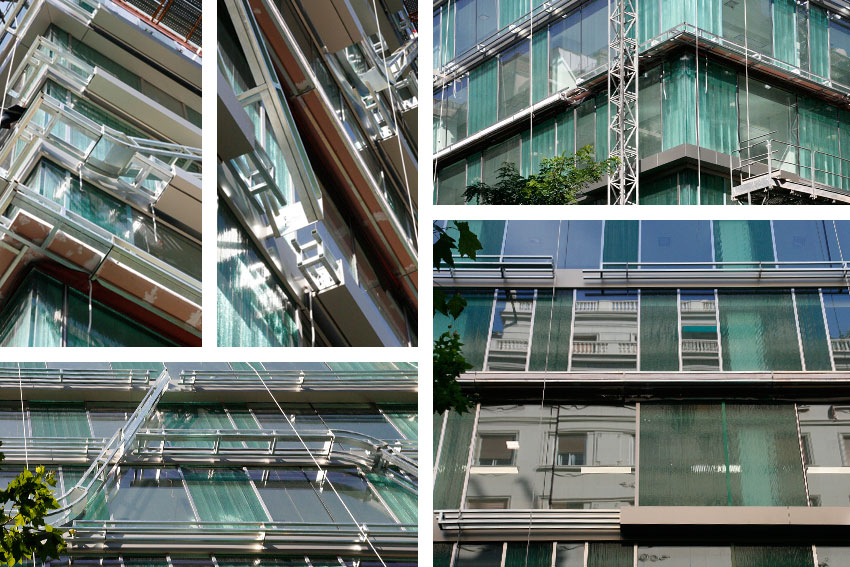

dp_Otravess_O_08Las “venas” de fachada están formadas por una estructura tubular cuadrada de acero galvanizado y un envolvente de panel de composite de aluminio de 4mm. acabado imitación inox.

dp_Otravess_O_09Interior de las oficinas.

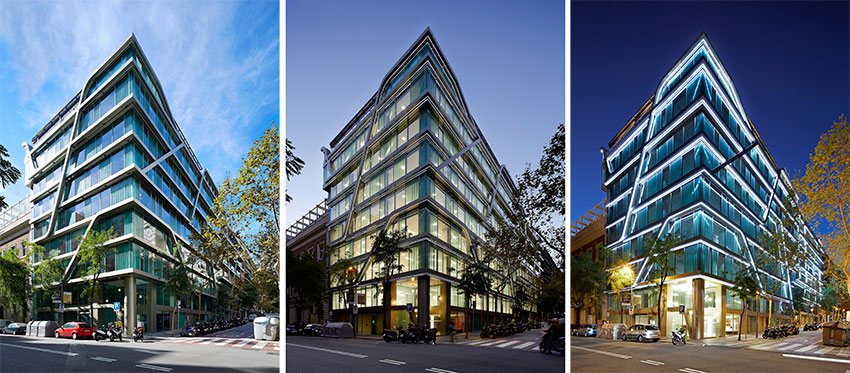

dp_Otravess_F_01El edifico cambia de imagen según avanza el día.  Con la luz diurna incorpora los brillos y reflejos del entorno, y al oscurecer, se ilumina con la luz propia de las oficinas y las lineas de leds.

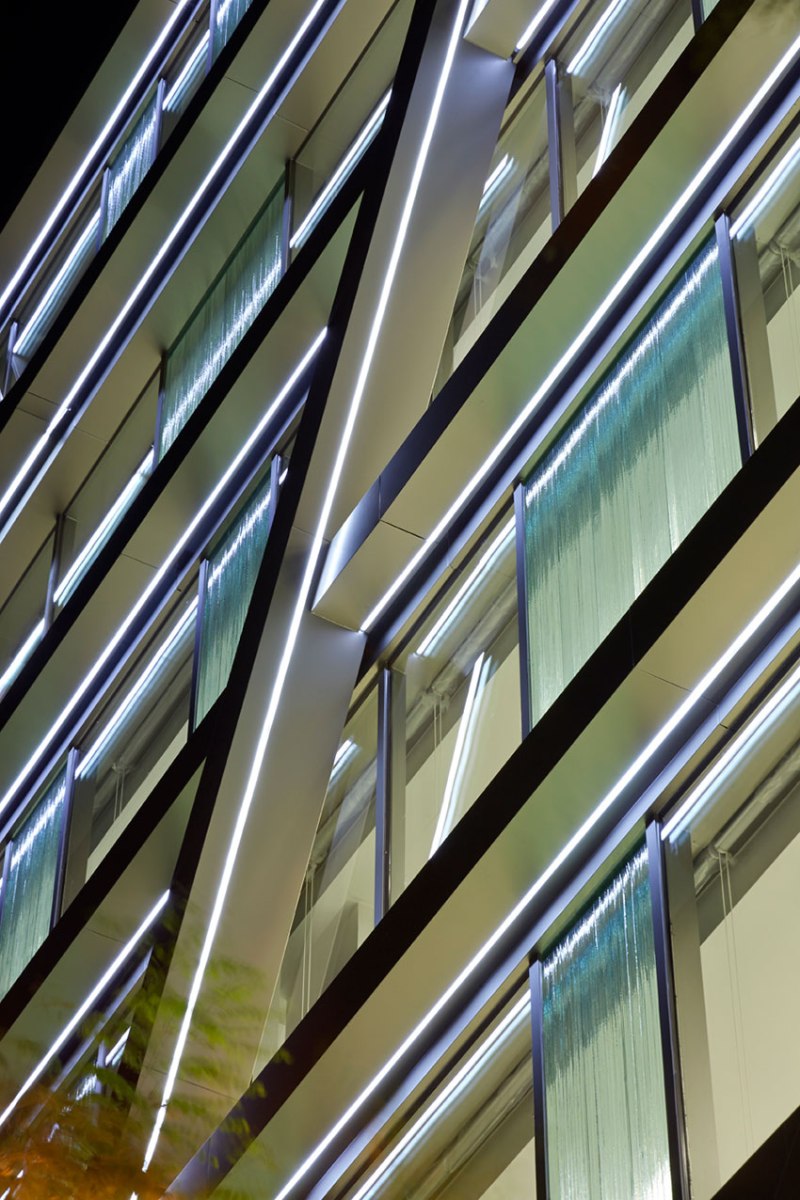

dp_Otravess_F_04© Jordi Miralles

dp_Otravess_F_06© Jordi Miralles

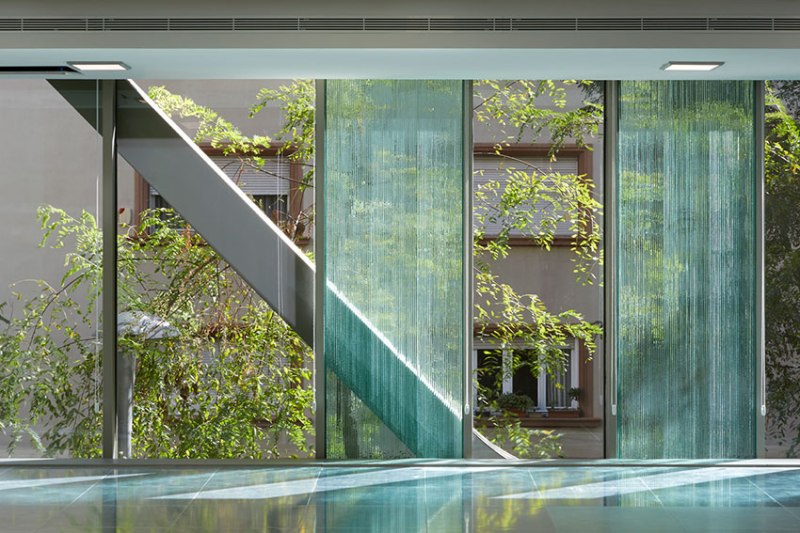

dp_Otravess_F_03© Jordi Miralles

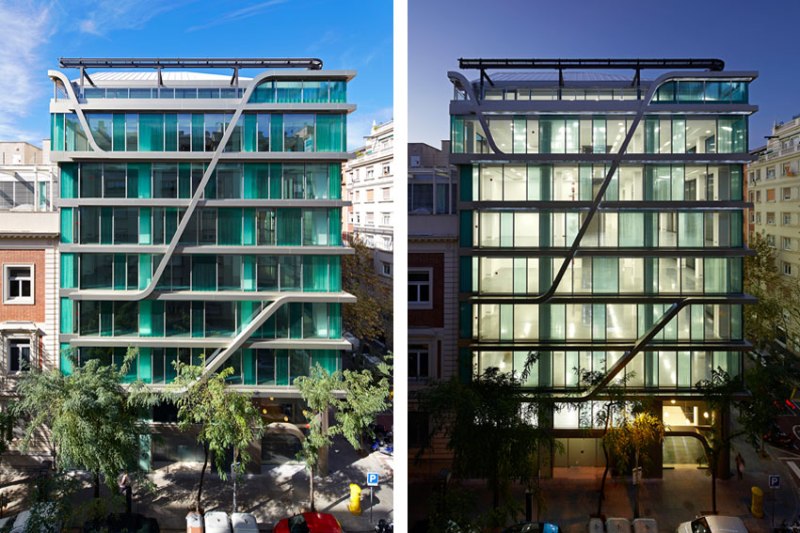

dp_Otravess_F_02© Jordi Miralles

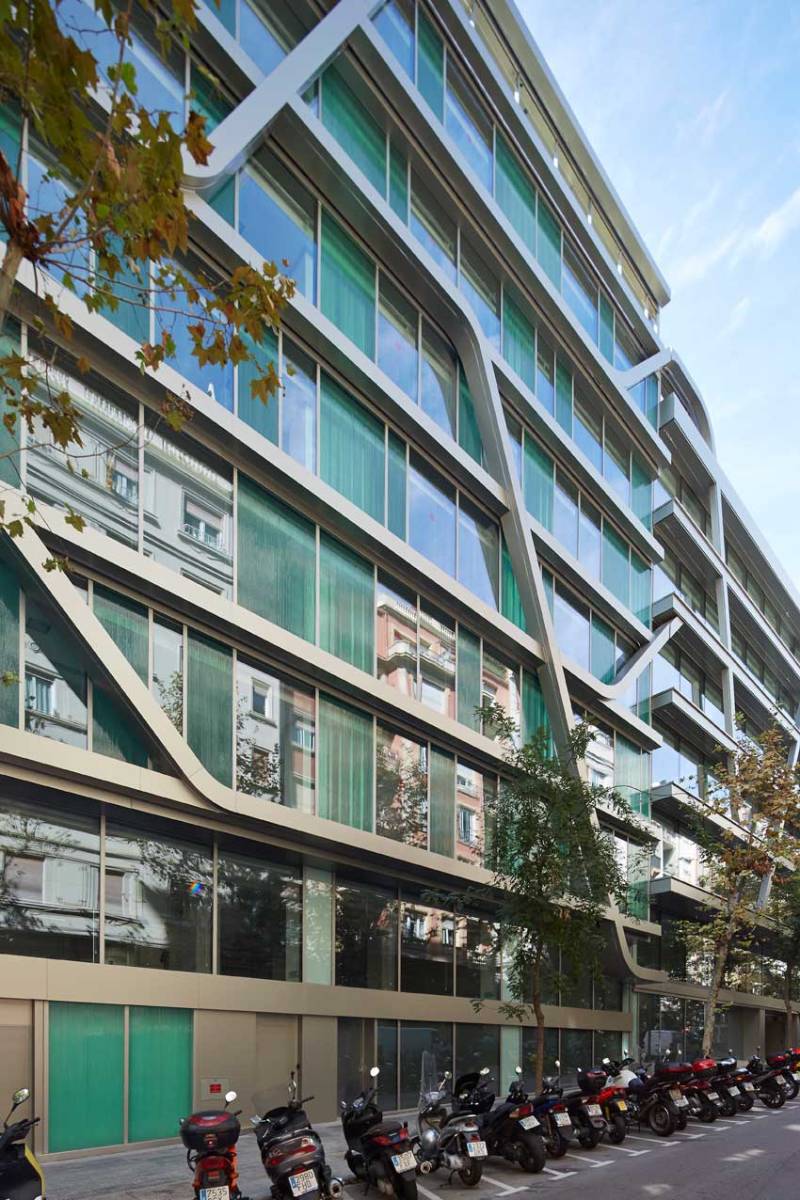

dp_Otravess_F_05© Jordi Miralles

···

Créditos · Credits

·

Oficinas Travessera de Gràcia | Octavio Mestre

Octavio-07+horizontal

·

Proyecto y Dirección de Obra · Design and constraction managemet:

OMa_logo

Octavio Mestre | Carlos Maurette (jefe de proyectos)

·

Dirección de Ejecución · Constraction supervision:

Oriol Castillo | Xavier Pie

·

Estructura · Structure:

Javier Monte

·

Instalaciones · Technical facilities:

OTP

·

Constructora · Contractor:

OBRES I CONTRACTES PENTA

·

Promotor · Cliente:

Inmobiliaria Colonial

·

Fotografías · Pictures:

© Jordi Miralles | © Octavio Mestre
